Ремонт
332473G 25

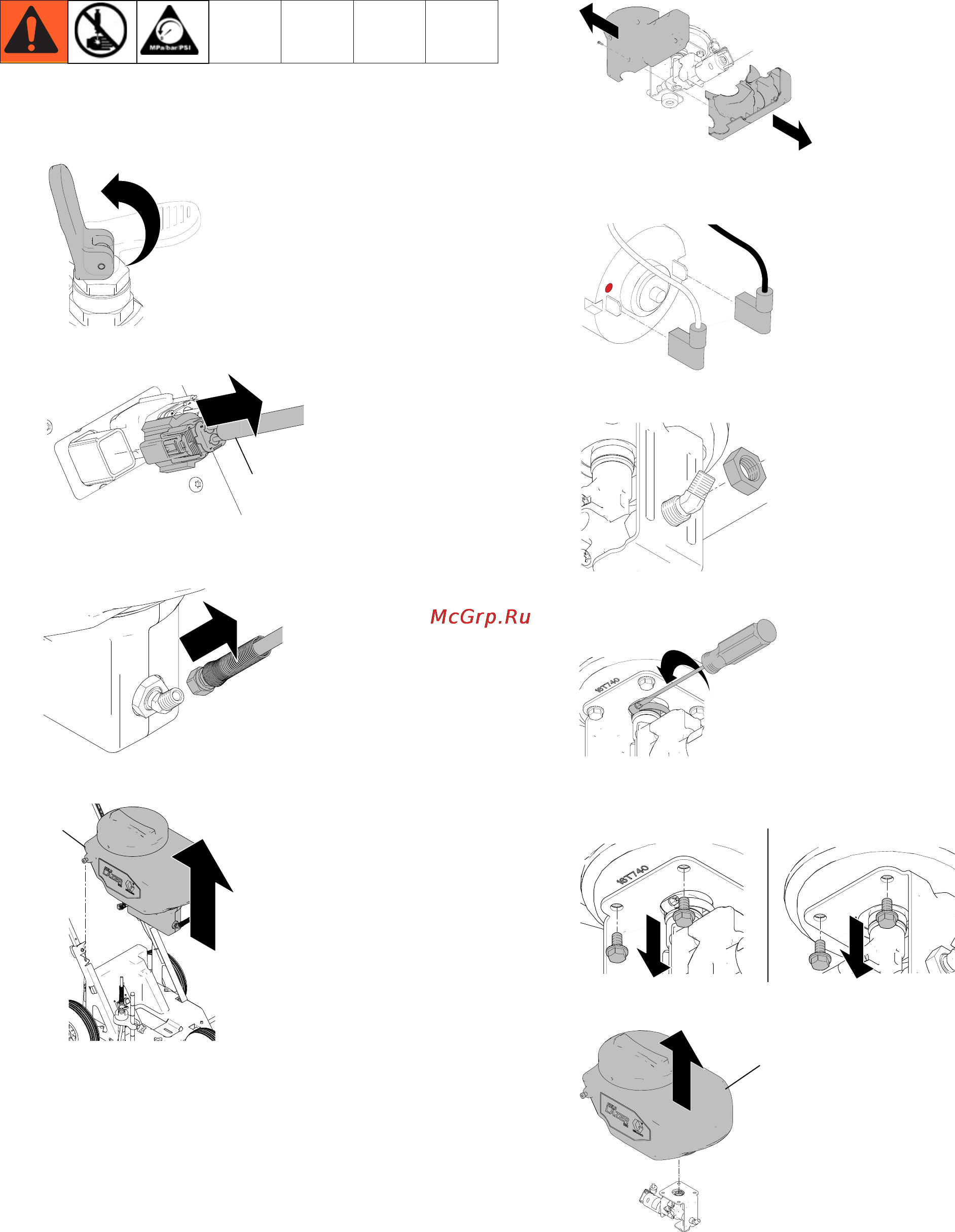

Извлечение насоса/двигателя
Демонтаж
1. Выполните процедуру снятия давления, стр.10.
2. Отсоедините вилку двигателя (N).
3. С помощью ключа отсоедините шланг от дозатора
материала.
4. Снимите бак для краски (S).
5. Извлеките из кожуха двигателя шесть винтов с
шестигранным углублением под ключ. Снимите
кожух двигателя.
6. Отсоедините провода двигателя и извлеките шнур
питания.
7. С помощью ключа снимите гайку перегородки.
8. Отсоедините зажим шланга под баком для краски.
9. Извлеките четыре винта из кронштейна бака для
краски.
10. Снимите бак для краски (S) с блока насоса/двигателя.
ti20183a
ti21484a
N
ti21363a
S
ti21373a
ti21374a
ti21377a
ti21376a
ti21375a
ti21389a
S
