Выключение и чистка
332473G 15
Выключение и чистка

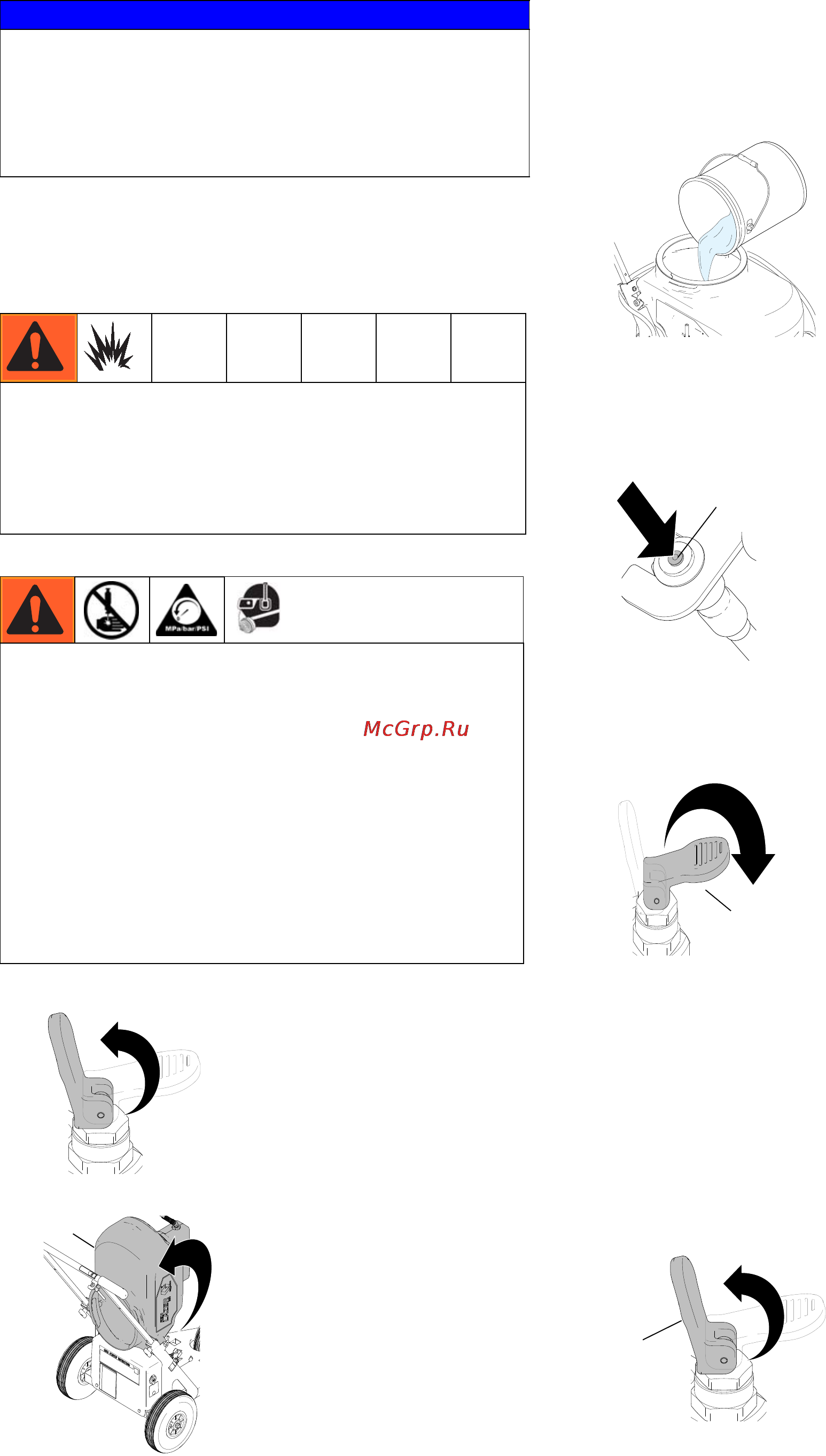

Промывка устройства для
разметки полей
1. Выполните процедуру снятия давления, стр.10.
2. Опорожните бак для краски (S), см.стр.12.
3. Извлеките и очистите сетчатый фильтр бака для краски.
4. Очистите внутреннюю поверхность бака для краски
водой. По желанию. Наклоните бак для краски назад и
распылите воду на внутреннюю поверхность.
5. Залейте в бак для краски 2л (1/2галлона) воды.
6. Для очистки шланга заправки установите клапан
заправки/распыления (D) в ВЕРХНЕЕ положение.
7. Нажмите кнопку распыления (A), чтобы перекачать воду
через шланг заправки. Продолжайте перекачивание, пока
вода не станет чистой.
8. Нажмите кнопку распыления, чтобы остановить
перекачивание воды через шланг заправки.
9. Установите клапан заправки/распыления (D) в НИЖНЕЕ
положение распыления.
10. Нажмите кнопку распыления, чтобы распылить воду
через наконечник. Продолжайте распыление, пока вода
не станет чистой.
11. Нажмите кнопку распыления, чтобы остановить
распыливание воды через наконечник.
12. Опорожните бак для краски, см.стр.12.
13. Повторяйте пункты 5–10, пока выходящая вода не станет
чистой.
14. Для снятия давления установите клапан заправки/
распыления (D) в ВЕРХНЕЕ положение.
15. Извлеките и очистите фильтр, стр.11.
УВЕДОМЛЕНИЕ
Если после использования устройства для разметки полей не
очищать его надлежащим образом, рабочие материалы могут
затвердеть и повредить устройство, в результате чего гарантия
будет недействительна. Не храните растворители в устройстве
для разметки полей. Перед хранением всегда промывайте
устройство жидкостью Graco Pump Armor.
Применяйте только водоэмульсионные материалы. Не
используйте материалы, на упаковке которых имеется
маркировка "ЛЕГКОВОСПЛАМЕНЯЮЩИЙСЯ". Для получения
дополнительной информации об используемом материале
обратитесь за паспортом безопасности материала к
дистрибьютору или продавцу.
Не пользуйтесь устройством и не выполняйте распыление
вблизи детей. Не направляйте устройство для разметки полей
и не распыляйте материал на людей или животных. Берегите
руки и другие части тела от попадания под выходящую струю.
Например, не пытайтесь остановить поток краски, закрывая
отверстие какими-либо частями тела.
При работе этого устройства для разметки полей создается
внутреннее давление 8,3МПа (83бар, 1200фунтов на
кв.дюйм). Во избежание серьезных травм выполняйте эту
процедуру снятия давления каждый раз при
прекращении распыления, а также перед чисткой,
проверкой, обслуживанием или транспортировкой
оборудования.
ti20183a
ti20193a
S
ti20211a
ti20212a
А
ti20184a
D
ti20183a
D
