Ремонт
332473G 21

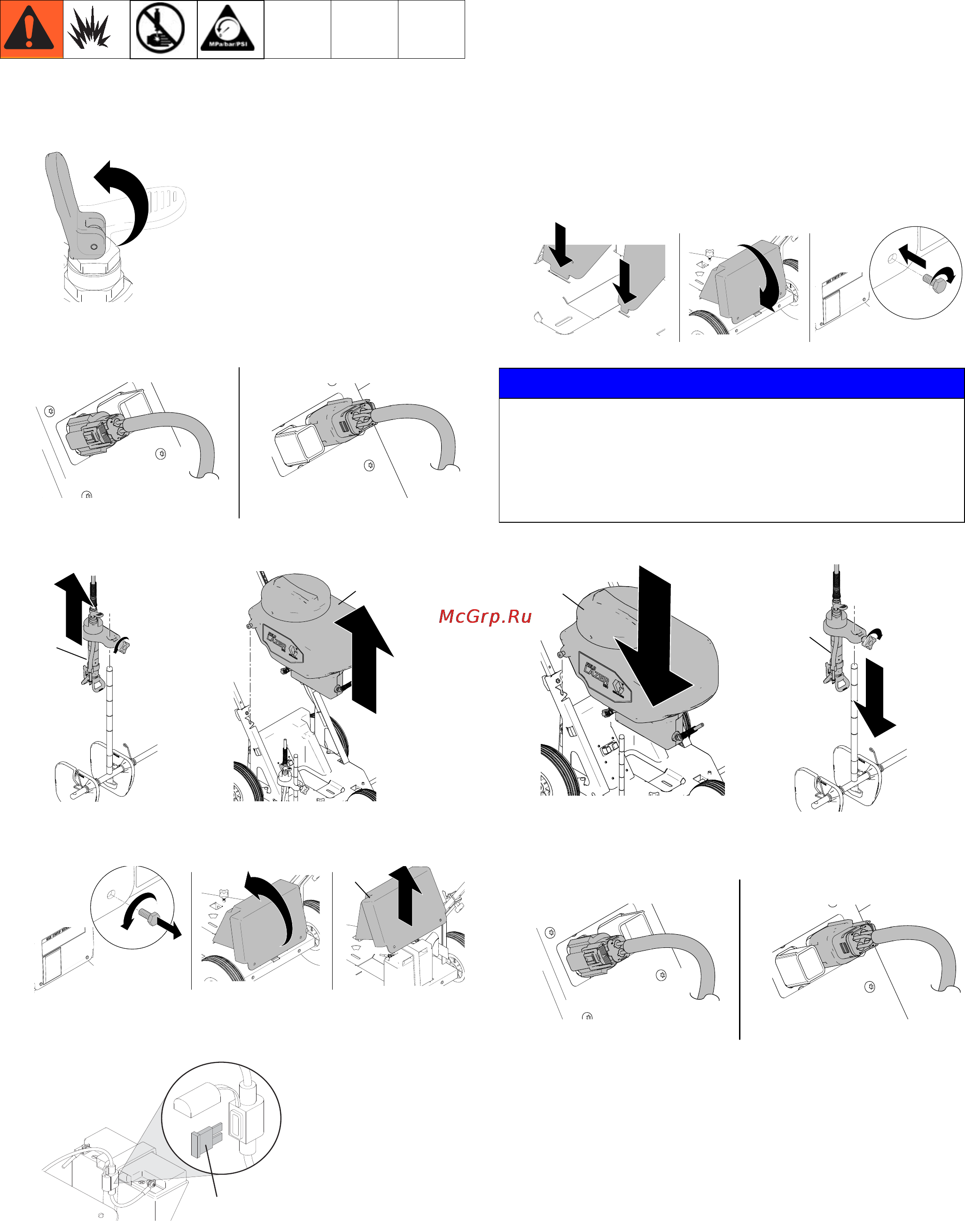

Замена предохранителя
Демонтаж
1. Выполните процедуру снятия давления, стр.10.
2. Отсоедините вилку двигателя и вилку кнопки
распыления.
3. Снимите дозатор материала (E) и бак для краски (S).
4. Извлеките два болта с помощью ключа и снимите
кожух аккумулятора (B).
5. Откройте корпус предохранителя и извлеките
старый предохранитель.
Установка
1. Вставьте новый стандартный автоматический
предохранитель на 30A (обычный предохранитель
ATO) в корпус предохранителя.
2. Вставьте передние язычки корпуса аккумулятора в
прорези, а затем опустите заднюю часть кожуха
вниз. Затяните два болта с помощью ключа и
зафиксируйте кожух аккумулятора на месте.
3. Установите дозатор материала (E) и бак для краски (S).
4. Подсоедините вилку двигателя и вилку кнопки
распыления.
ti20183a
ti21362a
Вилка двигателя
Вилка кнопки распыления
ti21363a
ti21485a
E
S
ti21369a
B
30 AMP
Automotive
Regulator ATO
ti21364a
УВЕДОМЛЕНИЕ
Во избежание повреждения не допускайте
защемления проводов между кожухом и рамой при
установке кожуха аккумулятора. Во избежание
повреждения убедитесь в том, что во время установки
кожуха все провода остаются впереди аккумулятора.
ti21368a
ti21486a ti21487a
S
E
ti21362a
Вилка двигателя
Вилка кнопки распыления
