Замена аккумулятора

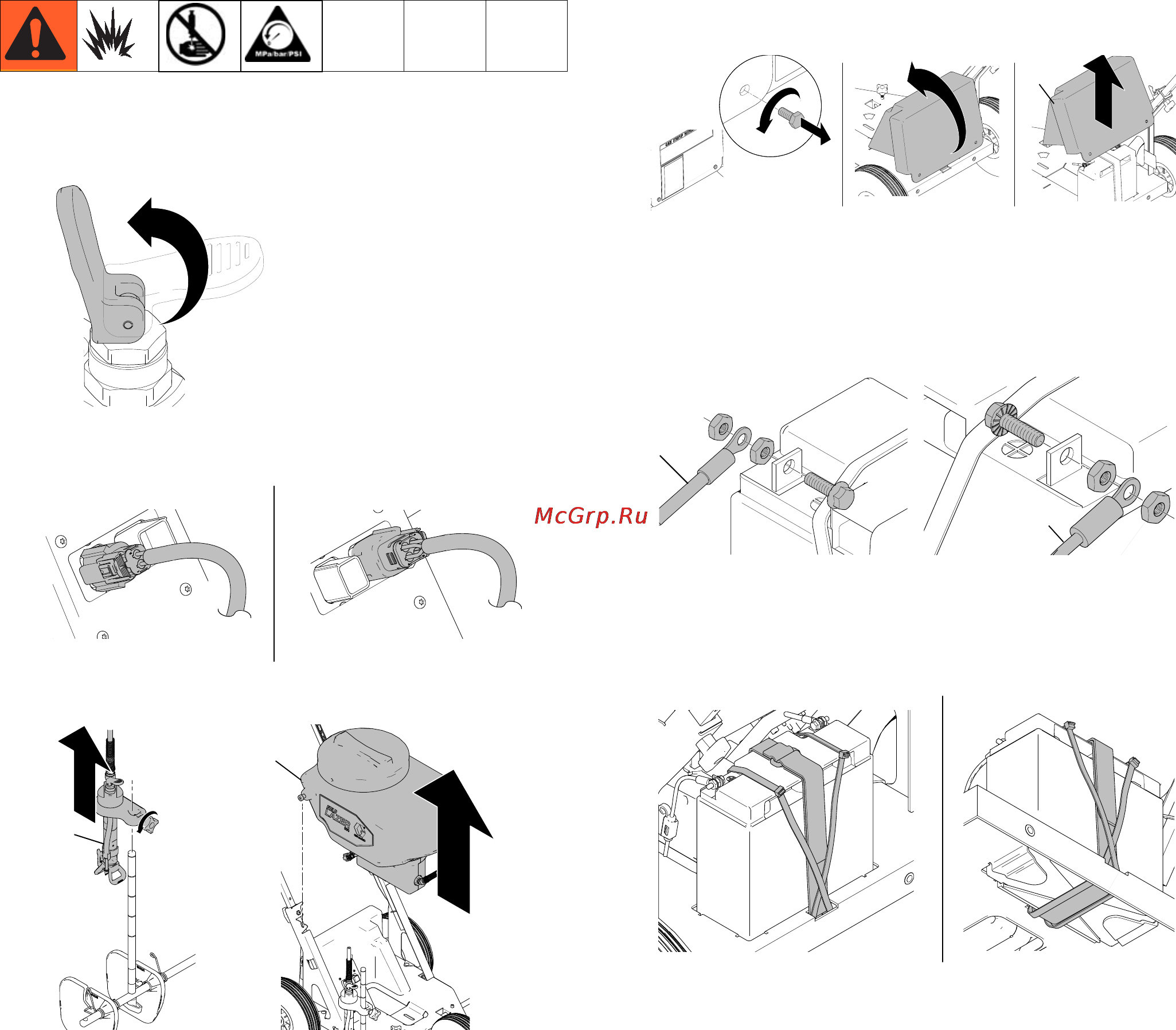

Демонтаж

1. Выполните процедуру снятия давления, стр.10.

2. Отсоедините вилку двигателя и вилку кнопки

распыления.

3. Снимите дозатор материала (E) и бак для краски (S).

4. Извлеките два болта с помощью ключа и снимите

кожух аккумулятора (B).

5. С помощью двух ключей извлеките зубчатую гайку

на выводе отрицательного заряда аккумулятора

(черный). Затем с помощью двух ключей извлеките

зубчатую гайку на выводе положительного заряда

аккумулятора (красный).

6. Расстегните используемые для транспортировки

пластмассовые стяжные ремни, если они

пристегнуты. Отсоедините ремень с застежкой-

липучкой от аккумулятора. Извлеките аккумулятор.

7. Открутите болты и гайки с обоих выводов

аккумулятора.

ti20183a

ti21362a

Вилка двигателя

Вилка кнопки распыления

ti21363a

ti21485a

ti21369a

ti21365a

ti21366a

Черный

Оранжевый

или желтый

ti21482a
