Graco FieldLazer S90 [24/38] Замена платы управления

Ремонт

24 332473G

Замена платы управления

Демонтаж

1. Отсоедините провода аккумулятора. См.действия

1–5 в разделе Извлечение аккумулятора, стр.22.

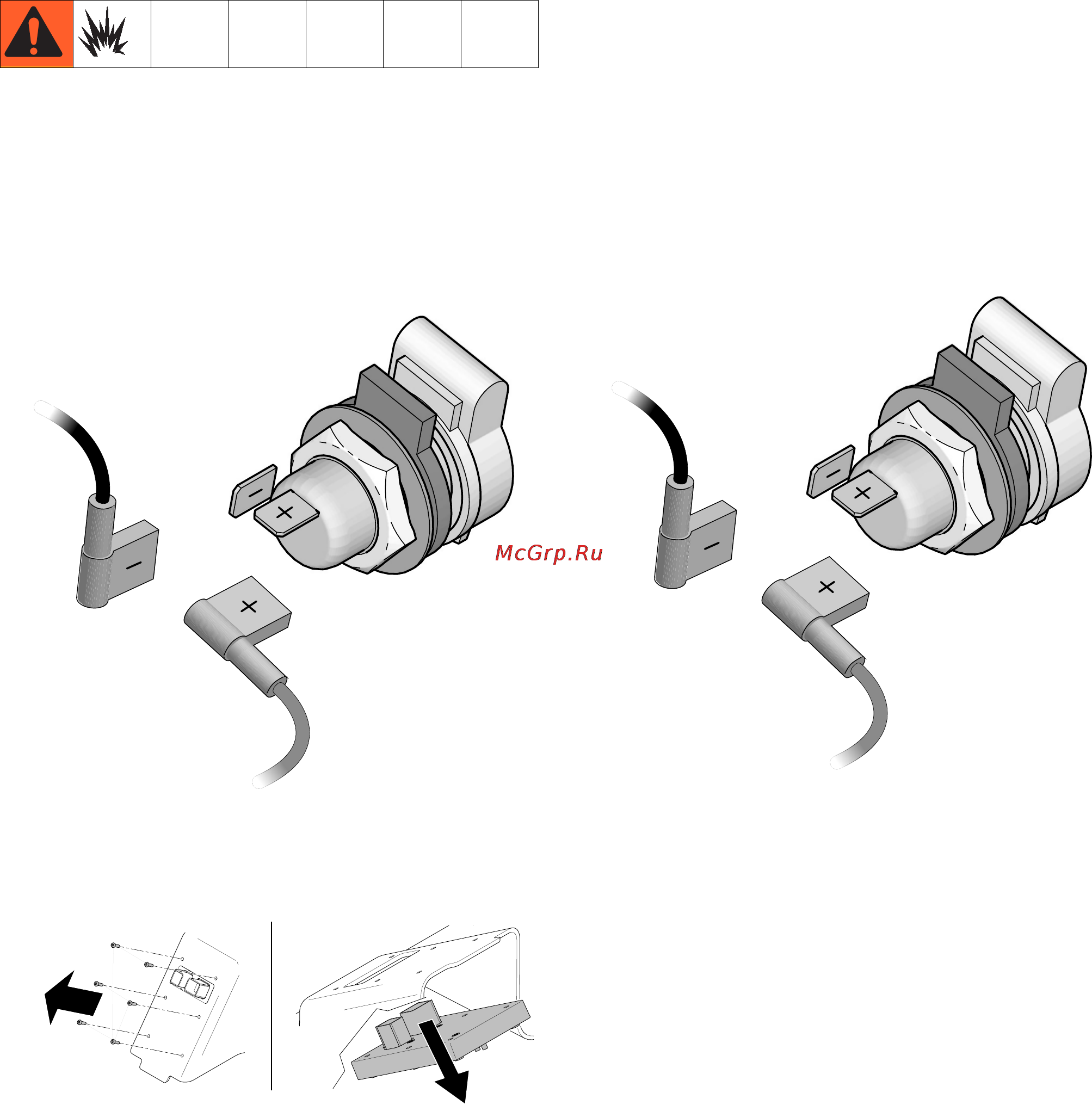

2. Отсоедините два провода от порта подключения

зарядного устройства в устройстве для разметки

полей.

3. Извлеките из платы шесть винтов с шестигранным

углублением под ключ. Извлеките плату из кожуха

аккумулятора.

Установка

1. Установите новую плату в кожух аккумулятора.

Вставьте в плату шесть винтов с шестигранным

углублением под ключ и затяните их.

2. Подключите провод отрицательного заряда

(черный) к внешнему разъему зарядного

устройства. Подключите провод положительного

заряда (красный) к внутреннему разъему зарядного

устройства.

3. Подсоедините провода аккумулятора. См.действия

2–5 в разделе Установка аккумулятора, стр.23.

ti24688a

ti21370a

ti24688a
