13 Стрічково-пиляльний верстат JWBS-9XУкраїнська 13

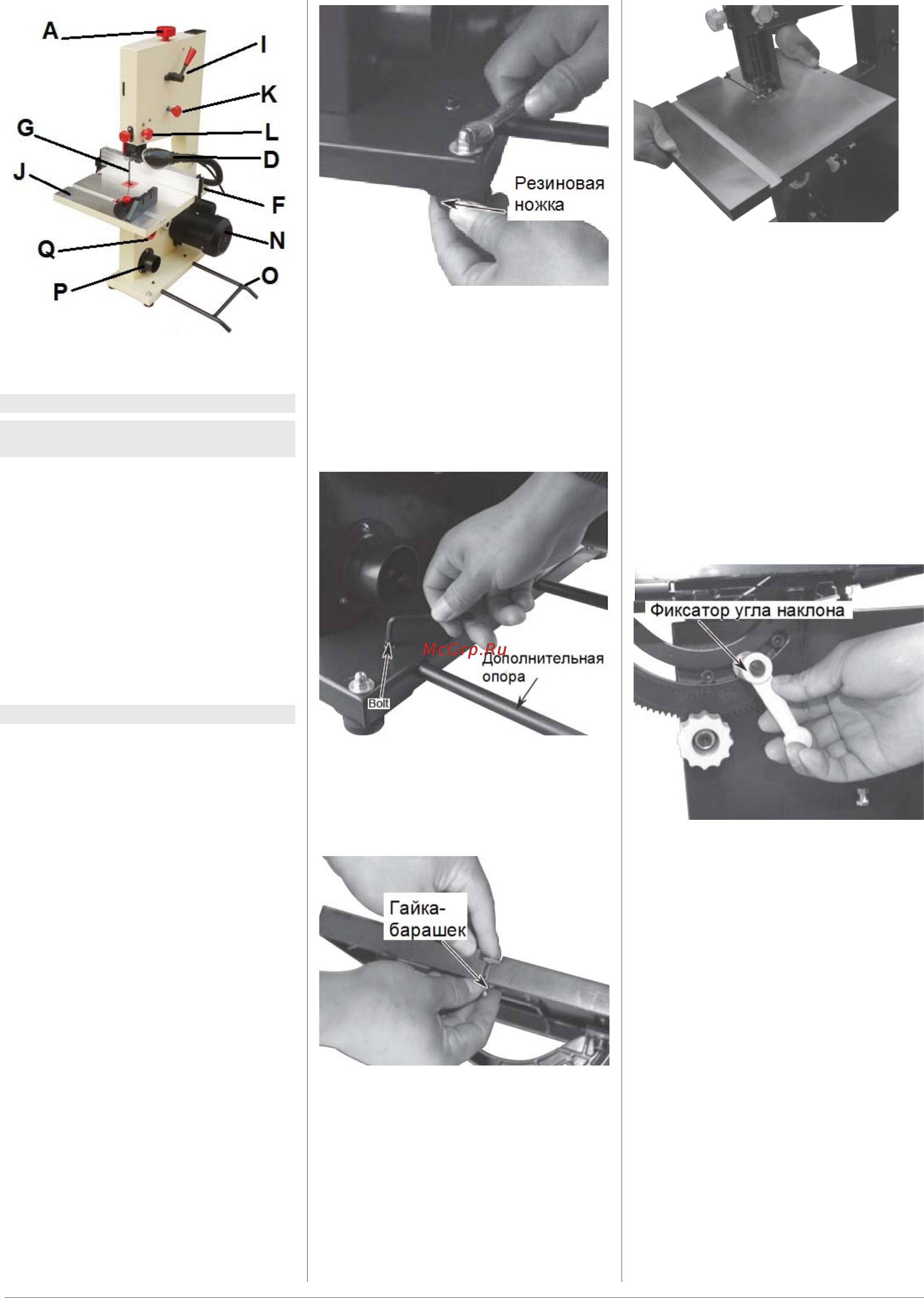

Рис. 2
3. Транспортування та запуск
3.1 Транспортування та
встановлення
• Для транспортування верстата викори-
стовуйте автонавантажувач або ручні
візки.
• Верстат створений для роботи в за-
критому приміщенні і повинен бути
встановлений на стійку та рівну по-
верхню.
• При необхідності верстат можна
прикріпити болтами до основи.
• Для зручності транспортування вер-
стат зібраний не повністю.
3.2 Збірка
• Якщо при розпакуванні виявлені
ушкодження внаслідок транспортуван-
ня, негайно повідомте про це Вашого
продавця.
• Не запускайте верстат в роботу!
• Утилізуйте упаковку екологічно без-
печним засобом.
• Очистіть всі захищені від корозії
поверхні за допомогою слабкого роз-
чинника.
Встановлення гумових ніжок
• Перед початком роботи закріпіть
чотири гумові ніжки в отворах в кутах
підстави верстата за допомогою болтів
(M6x30), великих шайб 6 і гайок (M6)
як показано на рисунку 3.
Рис. 3
Встановлення додаткової опори
• Вставте додаткову опору в відповідні
два отвори збоку основи.
• Поєднайте отвори в опорі і основі.
• Закріпіть опору за допомогою двох
болтів і гайок (Рис. 4).
Рис. 4
Встановлення робочого столу:
• Видаліть болт і гайку-баранчик з отво-
ру на передній кромці столу (Рис 5).
Рис. 5
• Обережно встановіть стіл, пропускаю-
чи пиляльне полотно через проріз в
столі (Рис 6).
Рис. 6
• Видаліть регулювальну ручку з рами
верстата.
• Встановіть стіл на раму. Знову
встановіть регулювальну ручку.
• Закріпіть стіл в потрібному положенні
за допомогою фіксатора кута нахилу.
• Використовуючи косинець, встановіть
стіл перпендикулярно до полотна.
Відрегулюйте упор столу, якщо це
необхідно.
• Встановіть покажчик на 0°.
• Вставте і затягніть болт і гайку-
баранчик
в отвір на передній кромці
столу (Рис 7).
Рис. 7
Встановлення упору:
• Підніміть фіксатор упору догори.
• Розташуйте упор на столі таким чином,
аби фіксатор знаходився у передній
частині столу.
• Опустіть фіксатор, аби зафіксувати
упор на столі.
• Щоб пересунути упор, підніміть
фіксатор та пересуньте упор у потрібну
позицію. Опустіть фіксатор, аби
закріпити упор (Рис. 8).
