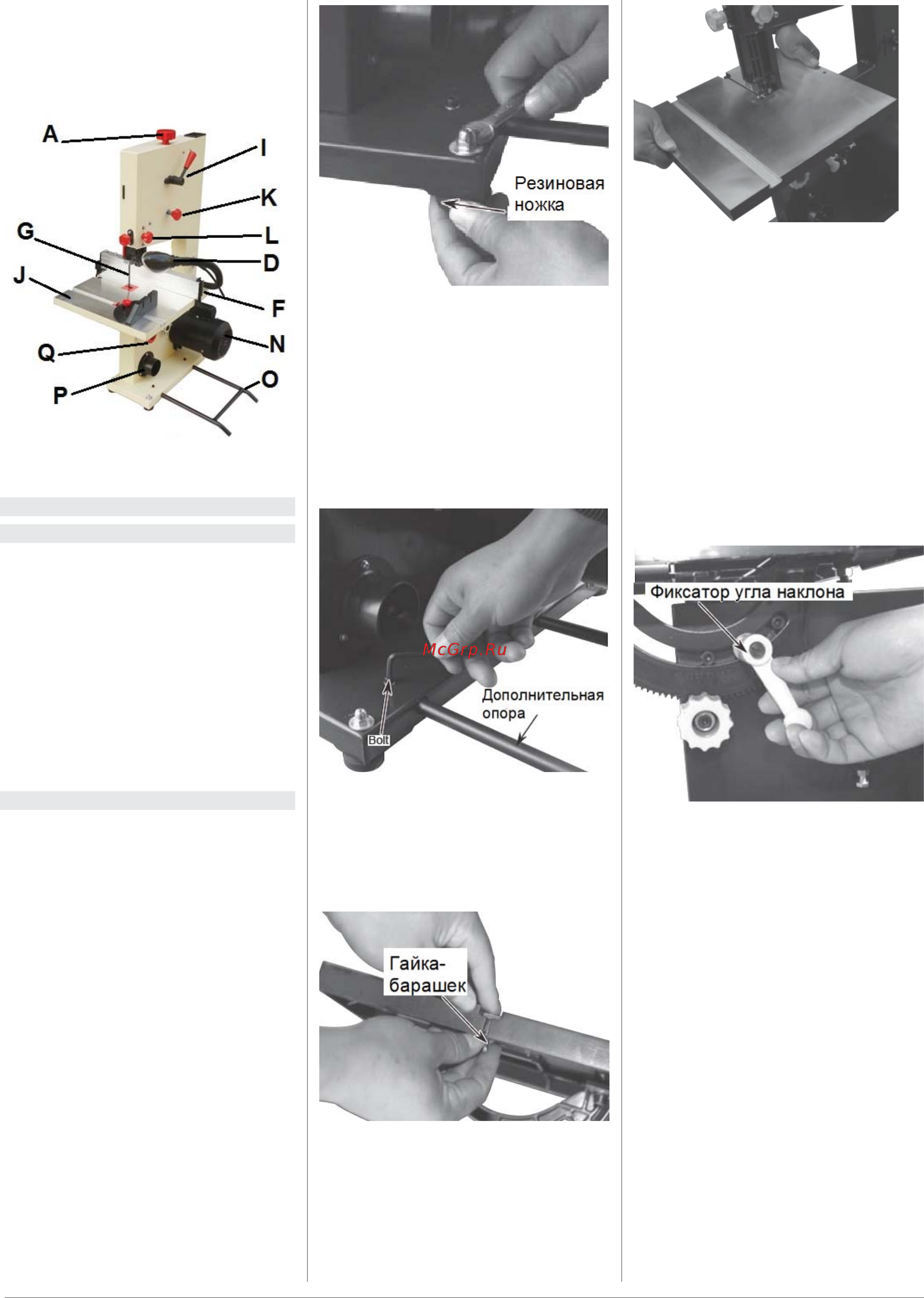

22Ленталы аралы станок JWBS-9X Қазақша22
N - Қозғалтқыш байлауы
O - Қосалқы тірек
P - Тарту штуцері
Q - Үстелдің көлбеу бұрышын реттеу
тұтқасы
Сур. 2
3. Тасымалдау жəне іске қосу
3.1 Тасымалдау жəне орнату
• Станокты тасымалдау үшін авто
жүк тасығыш немесе қол арбаларын
пайдаланыңыз.
• Станок жабық тұрғынжайда жұмыс
істеуге арналған. Оны тегіс көлденең
бетке орнату керек.
• Қажет болған жағдайда станокты
бұрандамалармен негіздемеге бекітуге
болады.
• Тасымалдауға қолайлы болу үшін
станок бөлшектенген.
3.2 Құрастыру
• Тасымалдау кезінде қаптамадан алу
кезінде зақымданған жері болса бұл
туралы Сатушыға жедел хабарлаңыз.
• Станокты іске қоспаңыз!
• Қаптамадан экологиялық тəсілмен
құтылыңыз.
• Каррозияға қарсы құралмен қорғалған
барлық беттерді əлсіз ерітіндімен
тазартыңыз.
Резеңке табандарды орнату
• Жұмысты бастамас бұрын
төрт резеңке аяқтарды станок
негіздемесінің бұрыштарындағы
тесіктерге бұрандамалар (М6х30),
үлкен тығырықтар 6 мен сомындардың
(М6) көмегімен суретте көрсетілгендей
етіп орналастырыңыз (А, сур. 3).
Сур. 3
Қосымша сүйенішті орнату
• Қосымша сүйенішті негіздеменің екі
жағында орналасқан екі саңылауға
орнатыңыз.
• Негіздеме мен сүйеніштің
саңылауларын біріктіріңіз.
• Сүйенішті екі бұрандама жəне сомын-
дар көмегімен бекітіңіз (сур. 4).
Сур. 4
Жұмыс үстелін бекіту
• Үстелдің алдыңғы жиегіндегі
саңылаудан бұрандама мен қосқұлақ
сомынды алып тастаңыз (сур. 5).
Сур. 5
• Үстелдің ойылған жерінен аралау
кенебін жаймен өткізе отырып үстелді
бекітіңіз (сур. 6).
Сур. 6
• Станок қаңқасынан реттегіш тұтқаны
алып тастаңыз.
• Үстелді қаңқаға орнатыңыз. Реттегіш
тұтқаны қайта орнатыңыз.
• Көлбеу бұрышын бекіткіштің көмегімен
үстелді дұрыс орнатыңыз.
• Бұрыш өлшегішті қолдана отырып
үстелді кенепке перпендикуляр етіп
орналастырыңыз. Қажет болса үстел
тірегін реттеңіз.
• Көрсеткішті нөл градусқа келтіріңіз.
• Үстелдің алдыңғы жиегіндегі
саңылауға бұрандама мен қосқұлақ
сомынды орнатып
тартыңыз (сур. 7).
Сур. 7
Тіректі орнату
• Тірек бекіткішін жоғары көтеріңіз.
• Тіректі үстелге бекіткіш үстелдің
алдында орналасатындай етіп
орналастырыңыз.
• Үстелдегі тіректі бекіту үшін бекіткішті
босатыңыз.
• Тіректің орнын ауыстыру үшін
бекіткішті көтеріп, тіректі қажетті
жағдайға қозғаңыз. Тіректі бекіту үшін
бекіткішті түсіріңіз (сур. 8).
