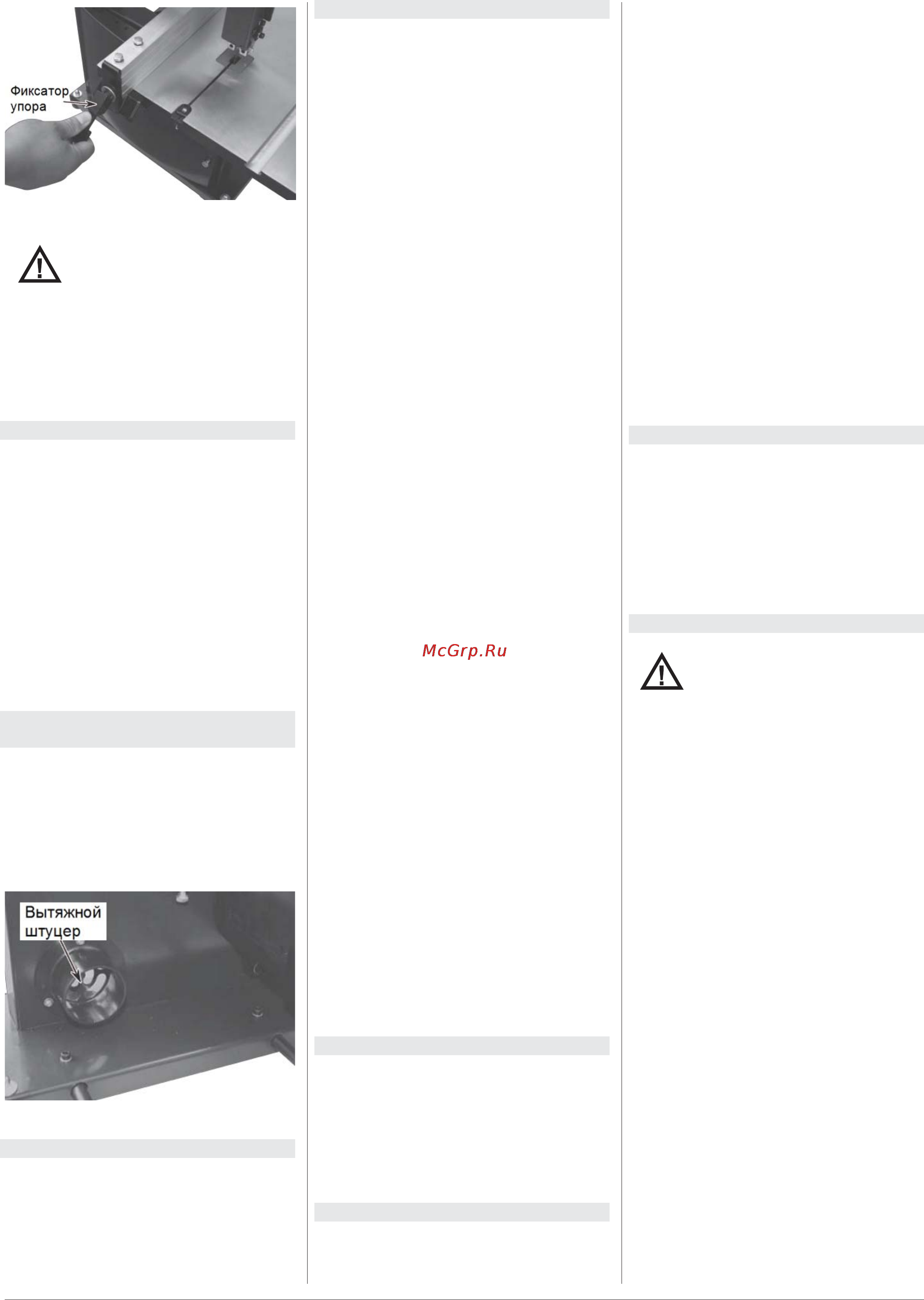

14Стрічково-пиляльний верстат JWBS-9X Українська14
Рис. 8
Увага!
Ніколи не використовуйте нахил
та упор одночасно. Пиляльне
полотно може заклинити у
заготовці. Оператор може
отримати травми та/або заготовка
може бути пошкоджена.
3.3 Електропідключення
• Електричний кабель верстата та
інші подовжувачі повинні відповідати
діючим нормам.
• Напруга у мережі повинна відповідати
зазначеному на табличці верстата.
• Електропідключення повинне містити
захисний запобіжник на 10 А.
• Використовуйте тільки шнури із марку-
ванням H07RN-F.
• Електропідключення та ремонт елек-
трообладнання здійснюється тільки
кваліфікованими електриками.
3.4 Підключення до витяжної
установки
• Перед початком роботи верстат по-
винен бути підключений до витяжної
системи.
• Витяжна установка повинна авто-
матично вмикатися при включенні
верстата (Рис. 9).
Рис. 9
3.5 Запуск
• Верстат вмикається натисканням на
зелену кнопку.
• Світильник верстата вмикається авто-
матично під час запуску двигуна.
• Червона кнопка зупиняє верстат.
4. Експлуатація верстата
• Правильне положення під час роботи:
• Стійте перед верстатом у напрямку
різання.
Обробка заготовки:
• Розташуйте руки на заготовці за межа-
ми зони різання.
• Рухайте заготовку до стрічкового по-
лотна та слідкуйте розміченій лінії різу,
повертаючи заготовку.
• Просувайте заготовку вперед не
зупиняючись; закінчіть різання одним
рухом.
• Не тягніть заготовку назад, тому що
пиляльне полотно може зійти з на-
прямних.
• Для розміщення довгих та
широких
заготовок на верстаті використовуйте
роликові стійки.
Поради по роботі з верстатом:
• Працюйте тільки гострими та справни-
ми пилками.
• Поблизу зони різання використовуйте
для подачі заготовки штовхач.
• Використовуйте спеціальний штовхач
для подачі маленьких та вузьких за-
готовок.
• Використовуйте підходящий клин аби
запобігти прокручуванню круглої за-
готовки під впливом сили різання.
• Для санкціонованого використання
верстата необхідно вивчити додаток А
«безпечна експлуатація
» (на останніх
сторінках цієї інструкції).
А.1.: Виконання глибоких пропилювань
А.2.: Виконання діагональних пропилю-
вань
А.3.: Пиляння шипів
А.4.: Пиляння клинів
А.5.: Пиляння по дузі
А.6.: Випилювання арки
А.7.: Пиляння по шаблону
А.8.: Виконання круглих вирізів
А8.1 Виконайте налаштування без за-
готовки
А8.2 Встановіть заготовку
А8.3 Почніть обробку
5. Встановлення та налаштування
Зауваження:
• Роботи по встановленню та налаш-
туванню можуть проводитися тільки
після захисту верстата від випадко-
вого включення – висмикніть вилку з
розетки.
5.1 Заміна пиляльної стрічки
• Пиляльна стрічка повинна відповідати
технічним умовам.
• Оберіть полотно, підходяще для дано-
го виду робіт та для даного матеріалу
заготовки.
• Для поздовжнього розпилу високих
заготовок:
• використовуйте широкі пилки (напри-
клад, 10 мм), з крупними зубцями.
• Для вузького криволінійного
розпилу використовуйте вузькі
пилки(наприклад, 3 мм).
• Перед встановленням перевірте по-
лотно на наявність дефектів (тріщини,
зламані зубці, погнуті
ділянки). Не
використовуйте несправні пилки.
• Зубці пилки повинні бути спрямовані у
сторону різання (униз).
• Завжди одягайте підходящі рукавички,
коли встановлюєте пиляльну стрічку.
• Зміну полотна можна проводити тільки
після відключення верстата від мережі!
5.2 Як скласти пиляльне полотно
• Тримайте полотно в одній руці.
• Полотно повинне провиснути верти-
кально, утримуйте полотно на підлозі
ногою.
• Зробіть поворот рукою на 360° (повне
коло) по мірі того, як укладаєте полот-
но до підлоги.
5.3 Регулювання ходу полотна
Увага!
Забороняється проводити
регулювання ходу полотна при
увімкненому верстаті.
• Від`єднайте верстат від
електромережі.
• Для перевірки хода пиляльного по-
лотна прокрутіть шків за годинниковою
стрілкою вручну. Спостерігайте за
ходом в оглядове вікно.
• Правильний хід пиляльного полотна
досягається, коли ведучий та ведений
шків вирівняні.
• Регулювальна ручка на задній
частині рами використовується для
змінення кута нахилу верхнього шківа
та вирівнювання
ведучого шківу
стрічкової пилки.
• Якщо пилка рухається від корпусу
верстата, поверніть ручку за годинни-
ковою стрілкою. Якщо пилка рухається
у бік корпусу верстата, поверніть ручку
проти годинникової стрілки.
• Коли рух полотна буде відрегульовано,
зафіксуйте налаштування, затягнувши
гайку. Див. Рис. 10 та Рис. 13.
