Jet JWBS-9X (10000860M) [33/34] Схема электрических соединений для ленточной пилы jwbs 9x
![Jet JWBS-9X (10000860M) [33/34] Схема электрических соединений для ленточной пилы jwbs 9x](/views2/1202493/page33/bg21.png)
33Русский Ленточнопильный станок JWBS-9X

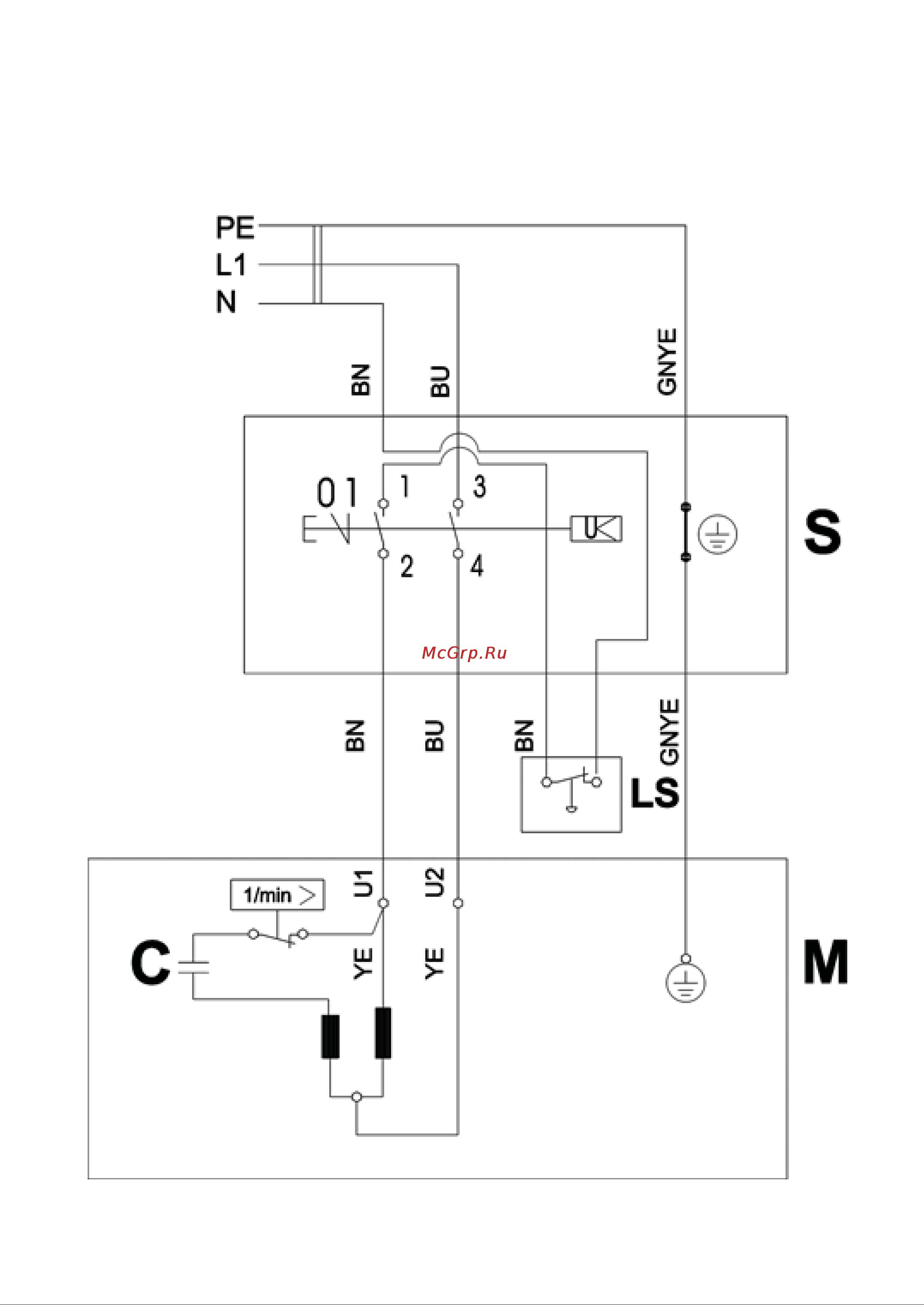

Схема электрических соединений для ленточной пилы JWBS-9X
Схема електричних з`єднань для стрічково-пиляльного верстату JWBS-9X/ JWBS-9X Электр сызбасы
10000860M …………………..…..~220В, 50Гц
