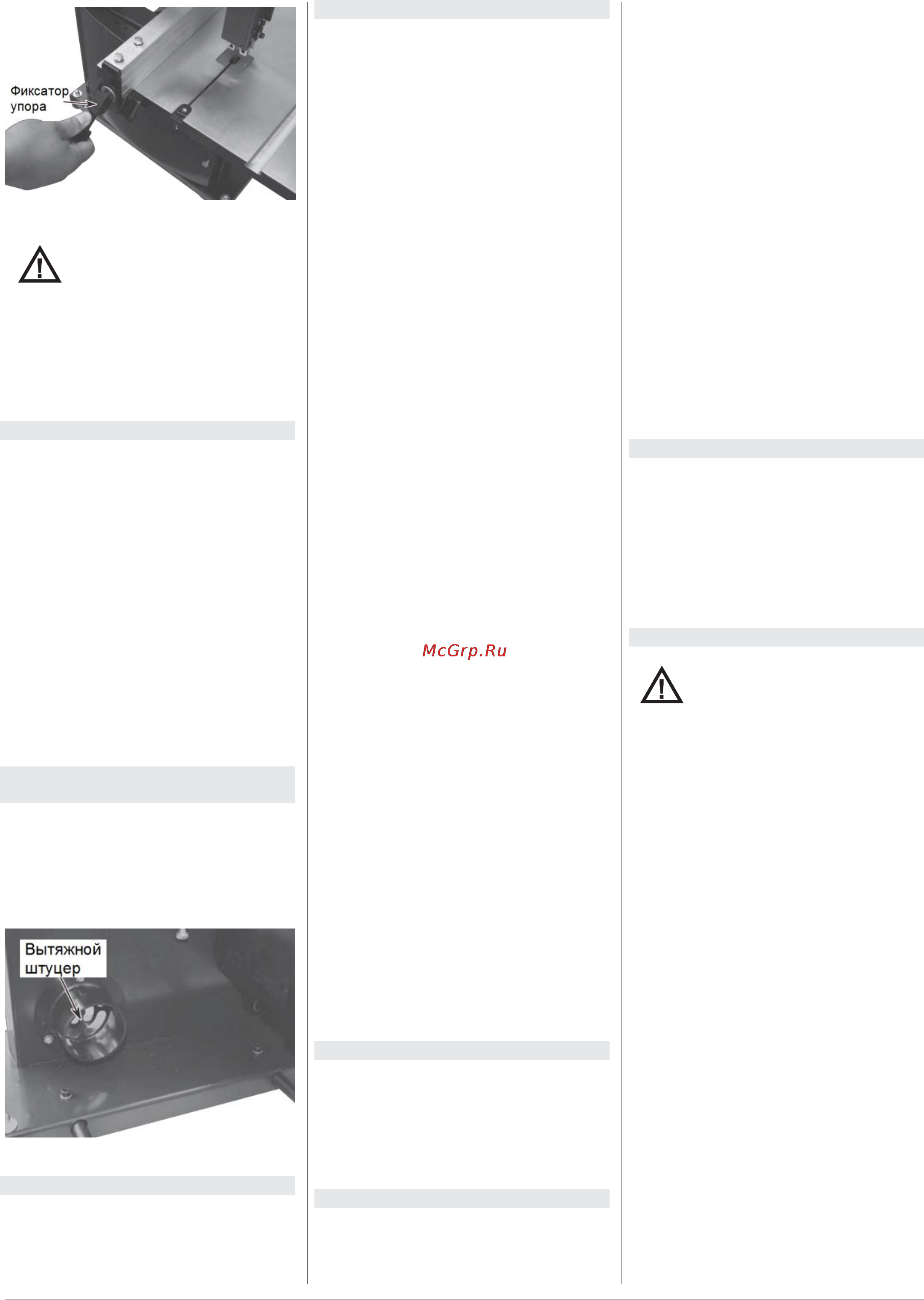

5Русский Ленточнопильный станок JWBS-9X
Рис. 8
Внимание!
Никогда не используйте наклон
и упор одновременно. Пильное
полотно может заклинить в
заготовке. Оператор может
получить травмы и/или заготовка
может быть повреждена.
3.3 Электроподключение
• Электрический кабель станка и другие
удлинители должны соответствовать
действующим нормам.
• Напряжение в сети должно соот-
ветствовать указанному на табличке
станка.
• Электроподключение должно содер-
жать защитный предохранитель на
10А.
• Используйте только шнуры с марки-
ровкой H07RN-F.
• Электроподключение и ремонт элек-
трооборудования должен осущест-
вляться только квалифицированными
электриками.
3.4 Подключение к вытяжной
установке
• Перед началом работы станок должен
быть подключен к вытяжной системе.
• Вытяжная установка должна автома-
тически включаться при включении
станка (Рис 9).
Рис. 9
3.5 Запуск
Станок включается нажатием на зеле-
ную кнопку
Светильник станка включается автома-
тически при запуске двигателя.
Красная кнопка останавливает станок.
4. Эксплуатация станка
• Правильное положение при работе:
• Стойте перед станком в направлении
резания.
• Обработка заготовки:
• Расположите руки на заготовке за
пределами зоны резания.
• Двигайте заготовку к ленточному по-
лотну и следуйте намеченной линии
реза, поворачивая заготовку.
• Продвигайте заготовку вперед не оста-
навливаясь; закончите резание одним
движением.
• Не тяните заготовку обратно,
так как
пильное полотно может сойти с на-
правляющих.
• Для размещения длинных и широких
заготовок на станке используйте роли-
ковые стойки.
Советы по работе со станком:
• Работайте только острыми и исправ-
ными пилами.
• Вблизи зоны резания используйте для
подачи заготовки толкатель.
• Используйте специальный толкатель
для подачи маленьких и узких загото-
вок.
• Используйте подходящий клин для
предотвращения прокручивания
круглой заготовки под влиянием силы
резания.
• Для санкционированного использо-
вания станка необходимо изучить
приложение А «безопасная эксплуата-
ция» (на последних страницах данного
руководства)
A.1: Выполнение глубоких пропилов
A.2.: Выполнение диагональных про-
пилов
A.3.: Пиление шипов
A.4.: Пиление клиньев
A.5.: Пиление по дуге
A.6.: Выпиливание арки
A.7.: Пиление по шаблону
A.8.: Выполнение круглых вырезов
A8.1 Выполните настройки без заготов-
ки
A8.2 Установите заготовку
A8.3 Начните обработку
5. Установка и настройка
Замечание:
• Работы по установке и настройке
могут производиться только после за-
щиты станка от случайного включения
– выдерните вилку из розетки.
5.1 Смена пильной ленты
• Пильная лента должна соответство-
вать техническим условиям.
• Выберите полотно, подходящее для
данного вида работ и для данного
материала заготовки.
• Для продольного распила высоких
заготовок: используйте широкие пилы
(например, 10 мм), с крупными зубья-
ми.
• Для узкого криволинейного распила -
используйте узкие пилы (например, 3
мм).
• Перед установкой проверьте полот-
но на наличие дефектов (трещины,
сломанные зубья, гнутые участки). Не
используйте неисправные пилы.
•
Зубья пилы должны быть направлены
в сторону резания (вниз).
• Всегда надевайте подходящие пер-
чатки, когда устанавливаете пильную
ленту.
• Смену полотна можно производить
только после отключения станка от
сети!
5.2 Как сложить пильное полотно
• Держите полотно в одной руке.
• Полотно должно провиснуть верти-
кально, удерживайте полотно на полу
ногой.
• Сделайте поворот рукой на 360° (пол-
ный круг) по мере того, как укладывае-
те полотно к полу.
5.3 Регулировка хода полотна
Внимание!
Запрещается производить
регулировку хода полотна при
включенном станке.
• Отсоедините станок от электросети.
• Для проверки хода пильного полотна
прокрутите шкив по часовой стрелке
вручную. Наблюдайте за ходом в смо-
тровое окно.
• Правильный ход пильного полотна
достигается, когда ведущий и ведомый
шкив выровнены.
• Регулировочная ручка на задней части
рамы используется для изменения
угла наклона верхнего шкива и вырав-
нивания
ведущего шкива ленточной
пилы.
• Если пила движется от корпуса станка,
поверните ручку по часовой стрелке.
Если пила движется в сторону корпуса
станка, поверните ручку против часо-
вой стрелки.
• Когда движение полотна будет отре-
гулировано, зафиксируйте настройки,
затянув гайку. См. Рис.10 и Рис. 13.
