Jet JWBS-9X (10000860M) [3/34] Описание станка
![Jet JWBS-9X (10000860M) [3/34] Описание станка](/views2/1202493/page3/bg3.png)
3Русский Ленточнопильный станок JWBS-9X
закрытом помещении и должен быть
установлен на устойчивую, ровную и
твердую поверхность.
• Убедитесь, что силовой шнур про-
ложен таким образом, что не мешает
работе и об него нельзя споткнуться.
• На полу вокруг станка не должно быть
загрязнений, обрезков или масла.
• Будьте бдительны!
• Будьте предельно внимательны при
работе со станком.
• Соблюдайте чувство меры.
• Тело должно находиться в эргономич-
ном положении.
• Всегда находитесь в сбалансирован-
ной позиции.
• Не работайте на станке, если вы
устали.
• Не работайте на станке, если вы на-
ходитесь под действием наркотиков,
алкоголя или любых медикаментов.
Помните, что медикаменты могут вли-
ять на ваше поведение.
•
Держите детей и посторонних на
безопасном расстоянии от рабочей
зоны.
• Запрещается прикасаться к вну-
тренним частям станка во время его
работы или если станок не полностью
остановился.
• Запрещается оставлять работающий
станок без присмотра. Прежде чем
покинуть рабочее место, отключите
станок.
• Не включайте станок вблизи воспла-
меняющихся жидкостей и газов.
• Изучите методы пожаротушения и
пожарной тревоги, например принцип
работы огнетушителя и его местора-
сположение.
• Не используйте станок во влажных по-
мещениях и не допускайте его попада-
ния под дождь.
• Древесная пыль является взрывоо-
пасной и также представляет угрозу
здоровью.
• Некоторые виды древесной пыли, в
частности, древесная пыль тропи-
ческих
деревьев, а также древесная
пыль твердых пород дерева, таких
как бук и дуб, классифицируются как
канцерогенные вещества.
• Всегда используйте подходящие
устройства для пылеудаления.
• Перед началом работы удалите все
гвозди и другие посторонние предме-
ты с заготовки.
• Используйте толкатель при обработке
концов узкой заготовки.
• Всегда храните толкатель или держа-
тель рядом со станком, даже когда он
не используется.
• Технические условия по максималь-
ному или минимальному размеру за-
готовки должны быть соблюдены.
• Не удаляйте древесную стружку и ча-
сти заготовки, пока станок полностью
не остановится.
• Запрещается работать на станке без
защитных ограждений – существует
большой риск получения травмы!
• Не вставайте на станок.
• Подключение и ремонт электрического
оборудования осуществляется только
квалифицированными электриками.
• Поврежденный или изношенный ка-
бель следует
немедленно заменить.
• Перед настройкой или обслуживанием
станка следует отключить его от источ-
ника питания.
• Неисправные пильные полотна долж-
ны быть немедленно удалены.
1.3 Прочая опасность
• Даже при использовании станка со-
гласно правилам некоторые опасности
все еще существуют.
• Движущаяся пила в рабочей зоне
может нанести травму.
• Сломанная пила может нанести трав-
му.
• Отлетевшая заготовка может нанести
травму.
• Стружка и опилки могут нанести вред
здоровью. Обязательно надевайте
средства индивидуальной защиты,
такие как защитные очки, средства
защиты слуха, приспособления для
защиты от пыли.
• Используйте подходящую систему
удаления пыли.
• Неправильное электроподключение
или поврежденный шнур могут стать
причиной получения травм от удара
током.
2. Описание
2.1 Технические характеристики
Диаметр шкивов Ø240 мм
Максимальная ширина заготовки (просвет до рамы)
230 мм
Максимальная высота заготовки 80 мм
Размер пильного полотна 1575x6,3x0,35мм-
6TPI
Ширина пильного полотна 3 - 10 мм
Толщина пильного полотна 0,3 – 0,4 мм
Скорость резания 660 м/мин
Размер стола (Дx Ш) 300x300 мм
Диапазон наклона стола 0° - 45°
Диаметр вытяжного штуцера Ø53мм
Габаритный размер (ШxГxВ) 520x500x740 мм
Масса 20 кг
Электропитание 220В ~1/N/PE 50Гц
Выходная мощность 350В, S1
Ток 1,6 A
Удлинитель (H07RN-F) 3x1,5мм²
Предохранитель 10 A
Галогеновая лампа станка 12 В, 21 Ватт
Примечание
• Спецификация данной инструкции
является общей информацией.
• Производитель оставляет за собой
право вносить изменения в конструк-
цию станков, что может привести к
изменению технических характеристик
оборудования, его стандартной ком-
плектации, дополнительных принад-
лежностей и внешнего вида.
• Настройка, регулировка, наладка и
техническое обслуживание оборудова-
ния осуществляются покупателем.
2.2 Уровень шума
(Допустимое отклонение 4 дБ)
Размер тестируемой заготовки из бука:
20 мм
Уровень звуковой мощности
(согласно EN ISO 3746):
Холостой ход: LwA 80 дБ(A)
Рабочий ход: LwA 93,6 дБ(A)
Уровень звукового давления
(EN ISO 11202):
Холостой ход: LpA 74,7 дБ(A)
Рабочий ход: LpA 87,2 дБ(A)
• Приведенные значения относятся
к уровню издаваемого шума и не
являются необходимым уровнем для
безопасной работы. Данная информа-
ция представлена для того, чтобы
опе-
ратор мог снизить риски и опасность.
2.3 Комплект поставки
• Рабочий стол
• Упор
• Шкала наклона
• Лампа станка
• Вытяжной штуцер Ø 57 мм
• Комплект для сборки
• Ленточное полотно
• Дополнительная опора
• Инструкция по эксплуатации
• Перечень запасных деталей

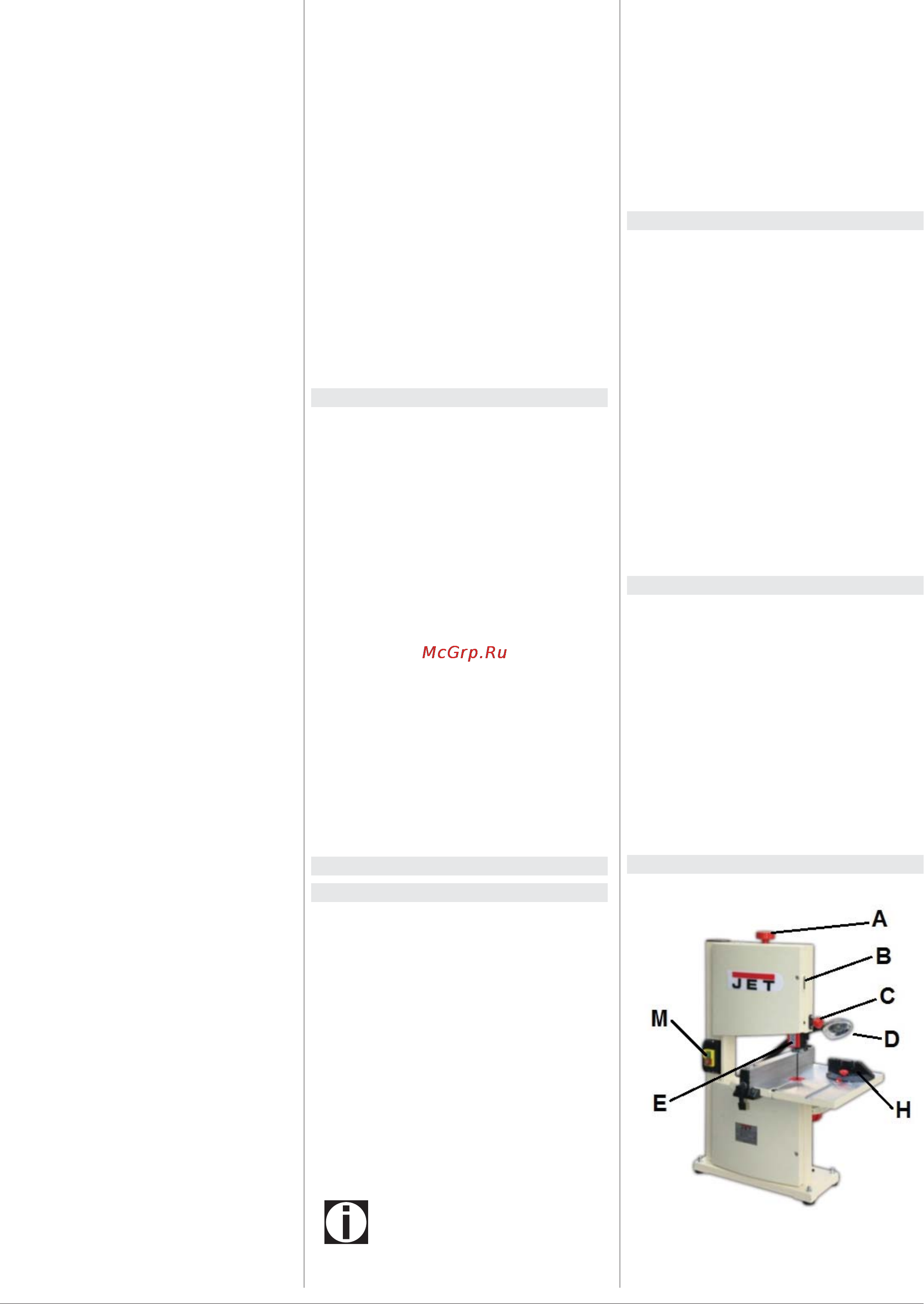

2.4 Описание станка
Рис. 1
A - Ручка регулировки натяжения по-
лотна
B - Верхнее смотровое окно
