23Қазақша Ленталы аралы станок JWBS-9X23

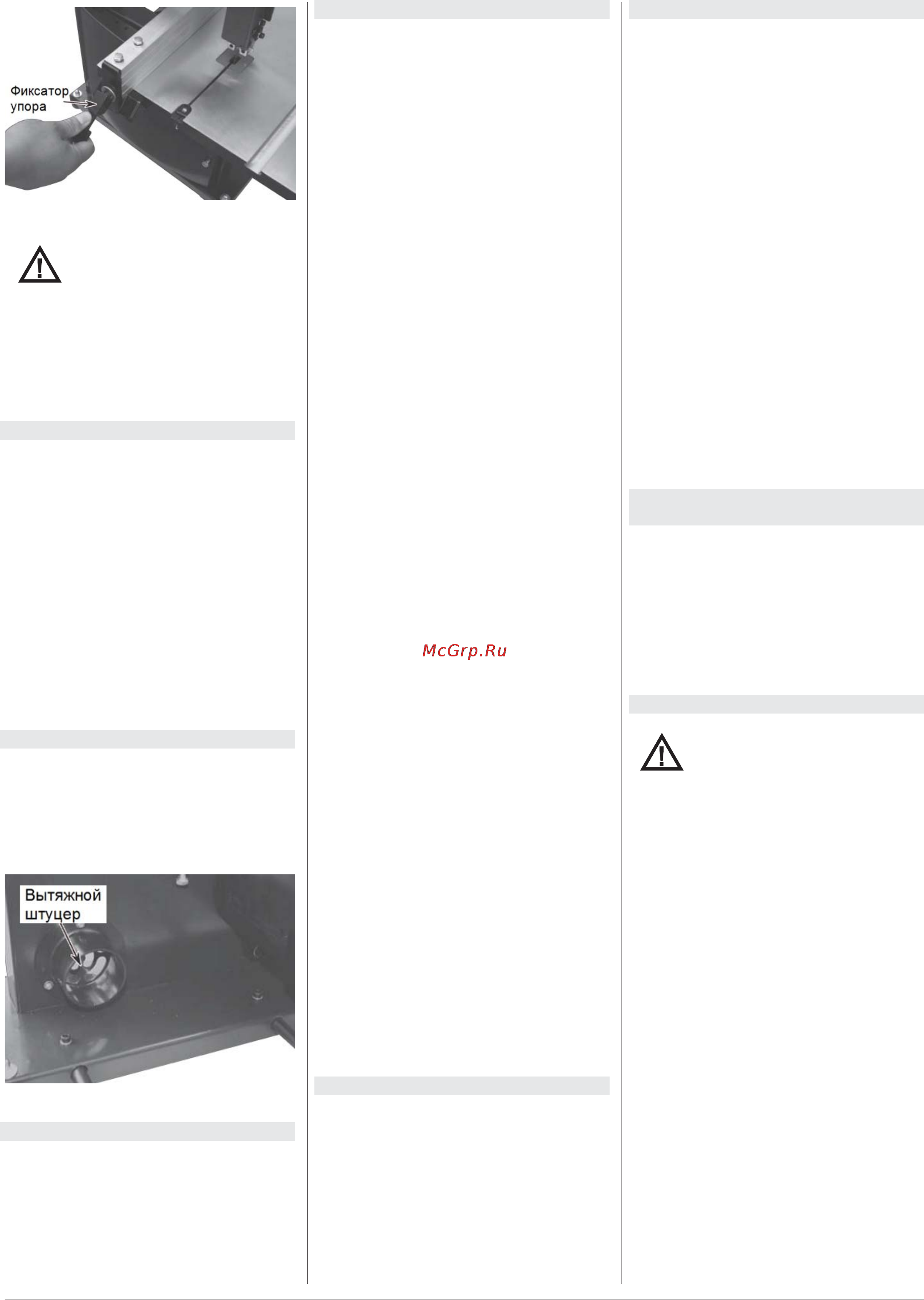

Сур. 8
Назар аударыңыз!
Ешқашан көлбеу мен тіректі бір
мезгілде қолданбаңыз. Аралау
кенебі дайындамада қысылып
қалуы мүмкін. Оператор жарақат
алуы мүмкін немесе кенеп
зақымдануы мүмкін.
3.3 Электр желісіне қосу
• Станоктың электр кабелі жəне кез
келген ұзартқыштар келесі нормаларға
сай келетін болуы керек:
• Желінің кернеуі құрылғы
тақтайшасындағы талаптарға сай
болуы шарт.
• Электрқосылуда 10 А ға қорғаныс
сақтандырғыштар болу керек.
• Тек H07RN-F маркалы желілік сымды
қолданыңыз.
• Электр желісіне қосу жəне жөндеу
жұмыстарын жүргізу тек білікті элек-
трик мамандарға ғана рұқсат етіледі.
3.4 Тарту құрылғысына қосу
• Жұмыс бастамас бұрын станок
тартқыш құрылғыға қосылуы керек.
• Тартқыш құрылғы станокты іске қосқан
кезде автоматты түрде іске қосылуы
керек (сур. 9).
Сур. 9
3.5 Іске қосу
• Станок жасыл тетікті басу арқылы іске
қосылады.
• Станок жарықшамы қозғалтқыш іске
қосылған сəтте автоматты түрде
қосылады.
• Қызыл тетік станок жұмысын
тоқтатады.
4. Станокта жұмыс істеу
• Дұрыс жұмыс жағдайы
• Станокқа қарама қарсы аралау
бағытында тұрған жөн.
• Дайындаманы өңдеу:
• Қолдарыңызды дайындама үстіне
кесу аймағынан шеткі жағына
орналастырыңыз.
• Дайындаманы ленталы кенептің
бағытына қарай қозғаңыз жəне дай-
ындаманы айналдыра отырып кесу
сызығының бойымен жүргізіңіз.
• Дайындаманы тоқтамастан алдыға
қарай жылжытыңыз; кесуді бір ғана
қимылмен аяқтаңыз.
• Дайындаманы кері тартпаңыз
, себебі
аралау кенебі бағыттаушылардан
тайып кетуі мүмкін.
• Ұзын жəне жалпақ дайындамаларды
станокқа орналастыру үшін аунақшалы
тіректер қолданыңыз.
Станокпен жұмыс жасауға
кеңестер:
• Тек өткір жəне түзетілген аралармен
жұмыс істеңіз.
• Кесу аймағының маңайында дай-
ындаманы беру үшін итергіш
пайдаланыңыз.
• Кішкентай жəне жіңішке дайында-
маларды беру үшін арнайы итергіш
қолданыңыз.
• Кесу күшінің əсерінен дайындама
домалап кетпес үшін арнайы сына
қолданыңыз.
• Станоктың мақұлдаған пайда-
лануы үшін «Қауіпсіз қолдану» А
қосымшасын (осы нұсқаулықтың соңғы
беттерінде берілген) оқып алған жөн.
A.1.: Терең аралауларды жасау
А.2.: Диогональды аралауды жүзеге
асыру
А.3.: Кертіктерді аралау
А.4.: Сыналарды аралау
А.5.: Доға бойынша кесу
А.6.: Арканы аралап кесу
А.7.: Үлгі бойынша аралау
А.8.: Дөңгелек кесулерді жасау
А.8.1 Дайындамасыз баптау
жұмыстарын жүргізіңіз
А.8.2 Дайындаманы орнатыңыз
А.8.3 Өңдеуді бастаңыз
5. Бекіту жəне бапқа келтіру
Ескертпе:
• Бекіту мен бапқа келтіру жұмыстарын
тек станокты электр желісінен ағытқан
соң жасауға рұқсат беріледі (ашаны
розеткадан алып тастаңыз).
5.1 Аралау таспасын ауыстыру
• Аралау таспасы техникалық
талаптарға сай болуы керек.
• Жұмыстың дəл осы түрі мен осы
дайындамаға сай келетін кенеп таңдап
алыңыз.
• Биік дайындамаларды ұзына бойы
аралау үшін: ірі тістері бар жалпақ
аралар қолданыңыз (мысалы, 10 мм)
• Жіңішке қисық сызықты аралау үшін
жіңішке аралар қолданыңыз. (мысалы,
3 мм)
• Орнатпас бұрын кенептің ақауларын
тексеріп
алыңыз (жарықтар,
сынған тістер, майысқан жерлер).
Түзетілмеген араны қолданбаңыз.
• Араның тістері аралау бағыты бойын-
ша орналасуы керек. (астына қарай)
• Аралау лентасын орнатқанда
қолыңызға əрдайым қолғап киіңіз.
• Аралау кенебін тек қана станокты
электр желісінен алып тастағасын
ауыстыруға болады!
5.2 Аралау кенебін қалай жинап
қаттауға болады
• Кенепті бір қолыңызда ұстаңыз.
• Кенеп тігінен салбырап тұруы керек,
кенепті еденде аяғыңызбен ұстап
тұрыңыз.
• Кенепті еденге қалай қаттап
жатқаныңызға орай қолыңызбен 360°
(толық айналым) бұрылыс жасаңыз.
5.3 Кенеп жүрісін реттеу
Назар аударыңыз!
Іске қосылып тұрған станоктағы
кенеп жүрісін реттеуге тыйым
салынады.
• Станокты электр желісінен
ажыратыңыз.
• Аралау кенебінің жүрісін тексеру
үішн шкивті сағат тілінің бойымен
қолмен айналдырыңыз. Көрсеткіш
терезісіндегі жүрісті бақылаңыз.
• Жетекші жəне көрінетін шкив
тегістелген кезде аралау кенебінің
жүрісі де дұрысталады.
• Қаңқаның артқы бөлігіндегі реттегіш
тұтқа жоғарғы шкивтің көлбеу
бұрышын өлшеу мен ленталы араның
жетекші шкивін тегістеу үшін пайдала-
нылады
.
• Егер ара станок корпусының шетіне
қарай қозғалса, тұтқаны сағат тілінің
бойымен бұрыңыз. Егер ара станок
корпусына қарай қозғалса, тұтқаны
сағат тілінің бойына қарсы бұрыңыз.
• Ара қозғалысы ретке келген кезде,
сомынды тартып, баптауды белгілеп
қойыңыз. Сур. 10 жəне сур. 13
қараңыз.
