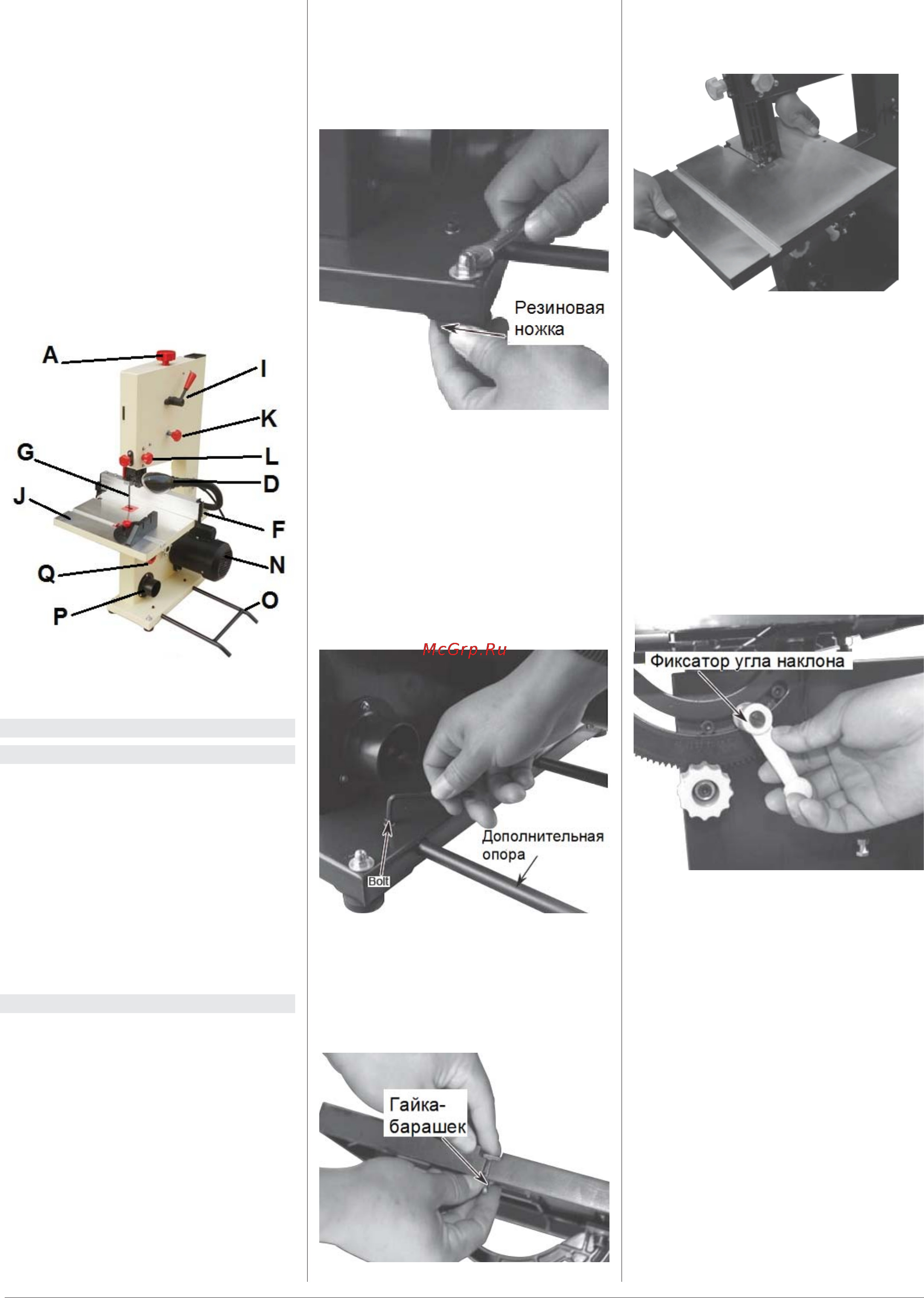

4 РусскийЛенточнопильный станок JWBS-9X
C - Ручка регулировки верхней направ-
ляющей полотна
D - Светильник
E - Верхнее защитное ограждение пилы
F - Упор
G - Ленточное полотно
H - Шкала наклона
I - Рычаг натяжения полотна
J - Стол
K - Ручка регулировки хода пилы
L - Фиксатор направляющей полотна
M - Переключатель
N - Узел двигателя
O - Дополнительная опора
P - Вытяжной штуцер
Q - Ручка регулировки угла наклона
стола
Рис. 2
3. Транспортировка и запуск
3.1 Транспортировка и установка
• Для транспортировки станка ис-
пользуйте автопогрузчик или ручные
тележки.
• Станок создан для работы в закрытом
помещении и должен быть установлен
на устойчивую и ровную поверхность.
• При необходимости станок можно при-
крепить болтами к основанию.
• Для удобства транспортировки станок
собран не полностью.
3.2 Сборка
• Если при распаковке обнаружены
повреждения вследствие транспорти-
ровки, немедленно сообщите об этом
Вашему продавцу.
• Не запускайте станок в работу!
• Утилизируйте упаковку экологически
безопасным методом.
• Очистите все защищенные от корро-
зии поверхности при помощи слабого
растворителя.
Установка резиновых ножек
• Перед началом работы закрепите
четыре резиновые ножки в отверстиях
в углах основания станка с помощью
болтов (M6x30), больших шайб 6 и
гаек (M6) как показано на рисунке
(Рис. 3).
Рис. 3
Установка дополнительной
опоры
• Вставьте дополнительную опору в
соответствующие два отверстия сбоку
основания.
• Совместите отверстия в опоре и осно-
вании.
• Закрепите опору с помощью двух бол-
тов и гаек (Рис. 4).
Рис. 4
Установка рабочего стола:
• Удалите болт и гайку-барашек из
отверстия на передней кромке стола
(Рис 5).
Рис. 5
• Осторожно установите стол, пропу-
ская пильное полотно через прорезь в
столе (Рис 6).
Рис. 6
• Удалите регулировочную ручку с рамы
станка.
• Установите стол на раму. Снова уста-
новите регулировочную ручку.
• Закрепите стол в нужном положении
при помощи фиксатора угла наклона.
• Используя угольник, установите стол
перпендикулярно к полотну. Отрегу-
лируйте упор стола, если это необхо-
димо.
• Установите указатель на 0°.
• Вставьте и затяните болт
и гайку-
барашек в отверстие на передней
кромке стола (Рис 7).
Рис. 7
Установка упора:
• Поднимите фиксатор упора вверх.
• Разместите упор на столе таким об-
разом, чтобы фиксатор находился в
передней части стола.
• Опустите фиксатор, чтобы зафиксиро-
вать упор на столе.
• Чтобы переместить упор, подними-
те фиксатор и передвиньте упор в
нужную позицию. Опустите фиксатор,
чтобы закрепить упор (Рис. 8).
