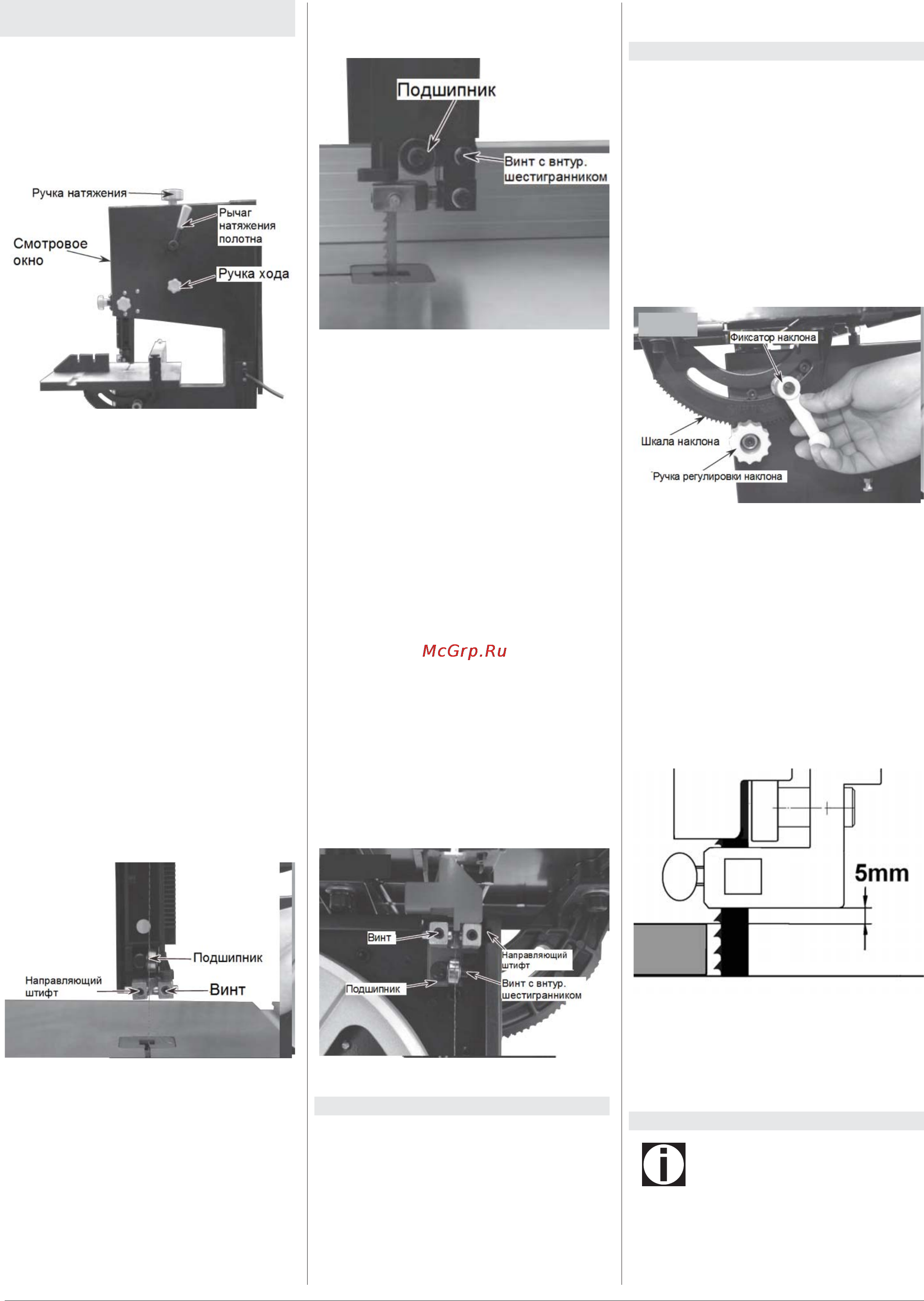

Jet JWBS-9X (10000860M) [6/34] Регулировка направляющей полотна

6 РусскийЛенточнопильный станок JWBS-9X

мм до поверхности заготовки. Затяни-

те ручку верхней направляющей.

Рис. 12

Нижняя направляющая:

• Нижняя направляющая пилы состоит

из направляющих блоков для боковой

опоры и шарикового подшипника для

задней опоры.

• Ослабьте винты (см. Рис. 13) и ото-

двиньте направляющие блоки от

полотна.

• Ослабьте винты с внутренним шести-

гранником и настройте нижнюю опору

таким образом, чтобы задняя часть

полотна находилась на расстоянии

0,05 мм от подшипника

• Затяните винты с внутренним шести-

гранником.

• Отрегулируйте направляющие блоки

по бокам пилы.

• Расстояние между блоками и пилой

должно быть 0,05 мм. Используйте

калибр толщины, чтобы проверить

расстояние между блоками и пилой.

• Зафиксируйте настройки, затянув

винты.

Рис. 13

5.5 Выставление уровня

• Запрещается производить настройку

во включенном станке.

• Используйте угольник для точного

выставления угла между столом и по-

лотном в 90°.

• Угольник должен находиться близко к

полотну.

• Включите станок, соблюдая осторож-

5.4 Регулировка направляющей

полотна

• Запрещается производить регулиров-

ку направляющей полотна во время

работы станка.

• Откройте крышку шкива.

• Снимите крышку полотна с верхней

направляющей.

Рис. 10

Верхняя направляющая:

• Верхняя направляющая состоит из

направляющих блоков для боковой

опоры и шарикового подшипника для

задней опоры.

• Ослабьте винты и отрегулируйте на-

правляющие блоки по бокам пилы (см.

Рис 10 и 11).

• Расстояние между блоками и полот-

ном должно быть 0,05 мм. Используй-

те калибр толщины, чтобы проверить

расстояние между блоками и пильной

лентой.

• Зафиксируйте настройку, затянув

винты.

• Отрегулируйте положение подшипни-

ка позади полотна. Для этого ослабьте

винт с внутренним шестигранником и

переместите вал подшипника в нуж-

ное положение (см. Рис. 12).

Рис. 11

• Расположите подшипник на расстоя-

нии 0,05 мм от задней части полотна.

• Зафиксируйте положение подшипника,

затянув болт с внутренним шестигран-

ником.

• Отрегулируйте высоту верхней на-

правляющей. Ослабьте ручку верхней

направляющей и отрегулируйте ее

таким образом, чтобы оставалось 6

ность.

5.6 Настройка угла наклона стола

• Рабочий стол может иметь наклон от

0° до 45° вправо.

• Поверните рычаг фиксации наклона

против часовой стрелки.

• Поворачивайте ручку регулировки на-

клона стола до тех пор, пока указатель

не достигнет требуемого значения

угла на шкале.

• Поверните рычаг фиксации наклона

стола для зажима стола в выбранном

положении (Рис. 14).

Рис. 14

Проверка:

• Проверните шкивы вручную и проверь-

те сделанные настройки.

• Включите станок, соблюдая осторож-

ность.

Установка заготовки:

• Выставьте верхнюю направляющую

полотна на расстоянии примерно 0,5

см от заготовки (Рис. 15).

Рис. 15

• Для вашей безопасности, всегда вы-

ставляйте верхнюю направляющую

пилы как можно ближе к заготовке

6.Техническое обслуживание

Примечание

• Работы по установке и настройке

могут производиться только после за-

щиты станка от случайного включения

– выдерните вилку из розетки.
