FlexLine plus, Приложения

107

Задание элементов

Способы пикетажа Введите данные о пикетаже и нажмите на:

• РАЗБИВК для выбора разбивочной точки и ее смещения (от центра, влево или

вправо) и выполните измерения. Сдвиг текущей точки от ее проектного поло-

жения будет показан на дисплее.

• КОНТРЛЬ для измерения точек, расчетов пикетажа,продольных и поперечных

сдвигов от заданного элемента.

Задание

разбивочных

элементов

Следующий шаг

• В режиме разбивки нажмите ДАЛЕЕ для запуска разбивочных работ.

• Или в режиме измерений выберите ВСЕ для выполнения измерений и записи их

результатов.

1. Введите с клавиатуры, измерьте или выберите из памяти начальную и

конечную точку.

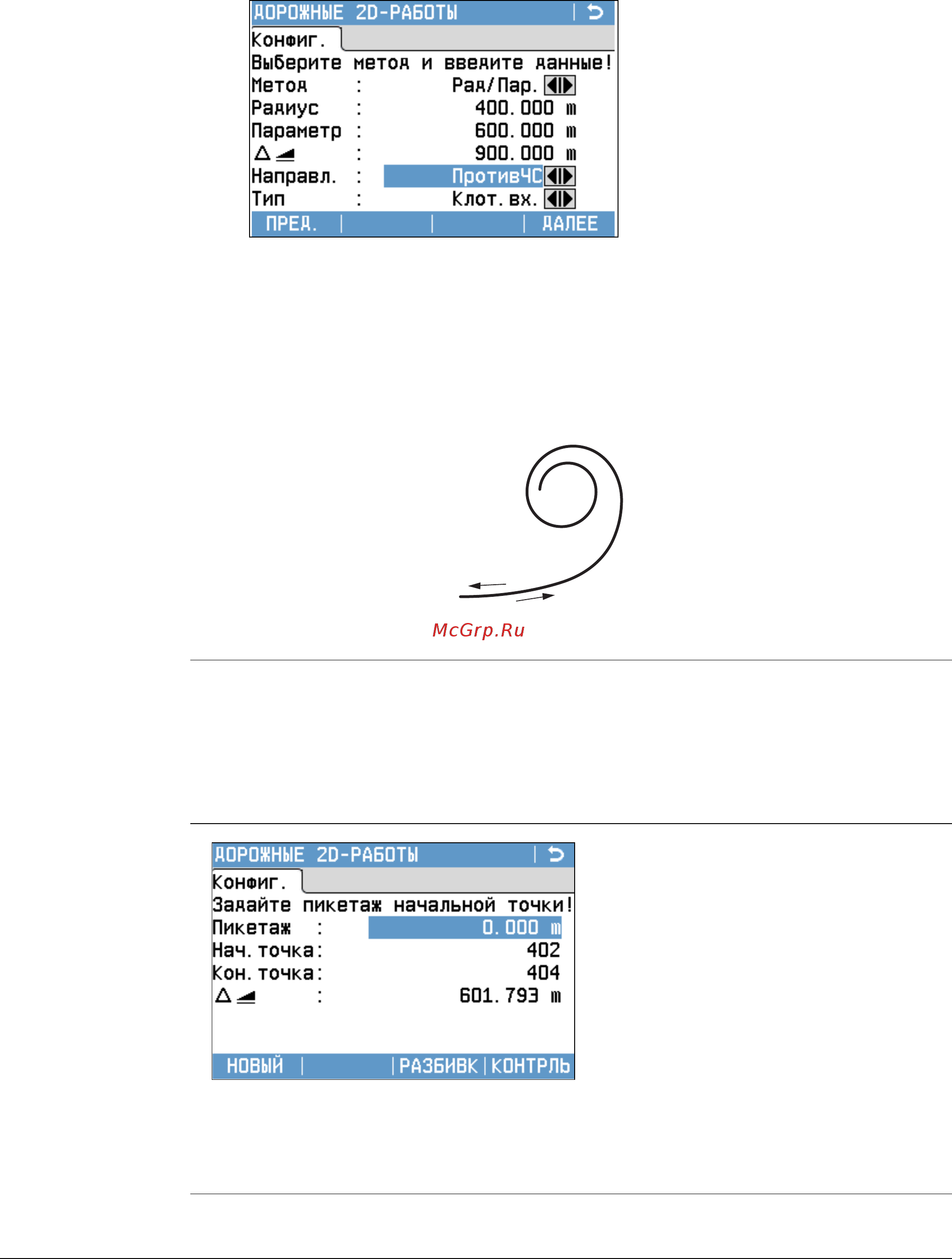

2. Окно ДОРОГА 2D применяют для определения элементов дуги и клотоиды.

3. Для элементов дуги: • Задайте радиус и направление дуги (по ЧС или

против ЧС).

•Нажмите ДАЛЕЕ.

Для элементов

клотоиды:

• Выберите используемый метод: Рад/Пар. или

Рад/Дл..

• Введите радиус и параметр, либо радиус и длину, в

зависимости от выбранного метода.

• Выберите тип и направление клотоиды.

•Нажмите ДАЛЕЕ.

Тип клотоиды

a Входная клотоида

b Выходная клотоида

4. После определения элемента, появляется ДОРОГА 2D - Конфиг..

TSOX_112
