FlexLine plus, Описание системы
25

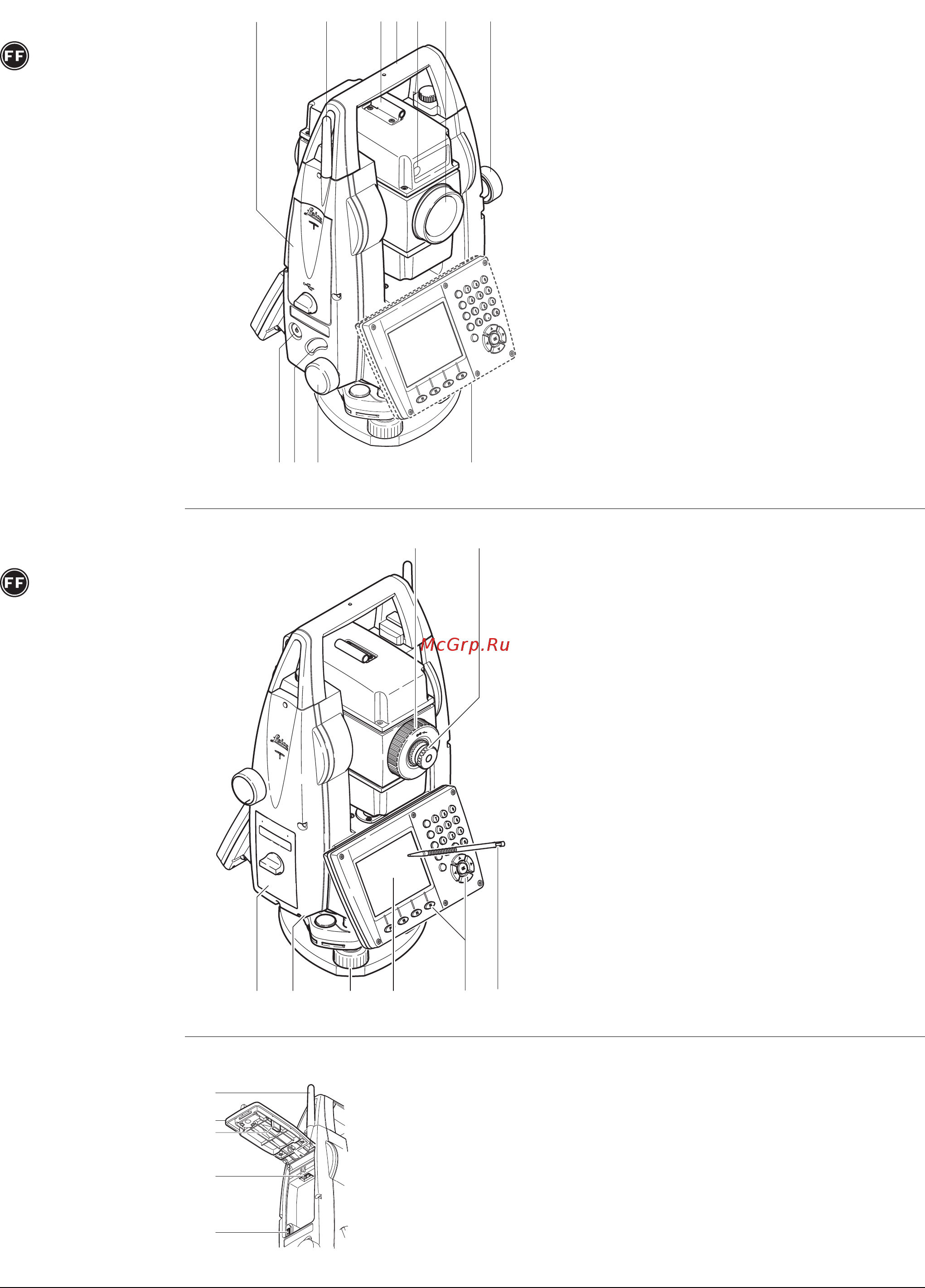

Составляющие
инструмента 1/2
(Finefocus
зрительная труба)
Составляющие
инструмента 2/2
Крышка коммуни-
кационного блока
Крышка коммуникационного блока поставляется для моделей TS06 plus/TS09 plus
a) Отсеки для USB-накопителя и USB-
кабеля*
b) Антенна Bluetooth
c) Оптический визир
d) Съемная транспортировочная ручка с
установочным винтом
e) Лазерный створоуказатель - EGL*
f) Объектив со встроенным дально-
мером (EDM). Выход лазерного луча
g) Наводящий винт вертикального круга
h) Кнопка Вкл/Откл
i) Триггер
j) Наводящий винт горизонтального
круга
k) Вторая клавиатура**; идентичная
первой клавиатуре
* Опционально для TS06 plus
** Опционально для TS06 plus/TS09 plus
ab
c
dfeg
j
kh i
TSOX_009a
l) Фокусировочное кольцо объектива
m) Фокусировочное кольцо окуляра
n) Крышка аккумуляторного отсека
o) Порт RS232
p) Подъемный винт
q) Дисплей
r) Тип клавиатуры зависит от модели
прибора
s) Перо сенсорного дисплея
001947_002
lm
no p q rs
a) Антенна Bluetooth
b) Крышка отсека
c) Отсек для крышки USB-накопителя
d) Хост-порт USB
e) USB-порт устройства
TSOX_130
a
b
c
d
e
