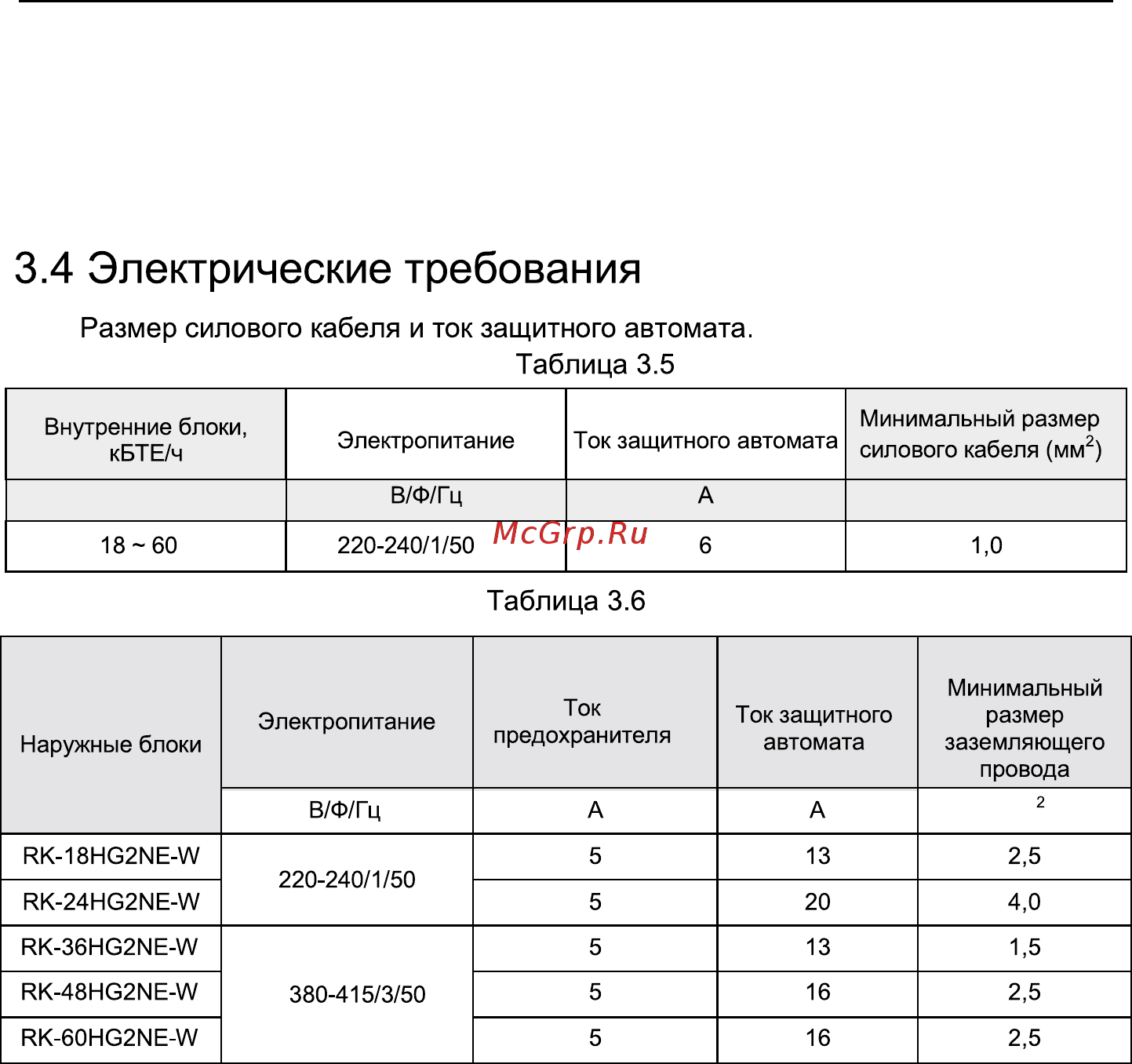

Соединительный трубопровод должен быть защищен соответствующим
теплоизоляционным паронепроницаемым материалом.
Толщина стенок трубопроводов должна быть от 0,5 до 1,0 мм. Стенки
трубопроводов должны выдерживать давление 6,0 МПа. Учитывайте, что чем
длиннее соединительный трубопровод, тем ниже холодопроизводительность и
теплопроизводительность.
Примечание:
①. Предохранитель располагается на главной плате управления.
②. Многополюсный выключатель с минимальным зазором между контактами 3 мм
должен быть подсоединен к стационарной электропроводке (и расположен в
непосредственной близости как от наружных, так и от внутренних блоков). Агрегат
должен быть установлен таким образом, чтобы обеспечивался свободный доступ к
клеммам электрического питания.
③. Технические характеристики защитного автомата и силового кабеля,
указанные в Таблице выше, основаны на значениях максимальной
производительности (максимального тока) блока.
④. Технические характеристики силового кабеля, указанные в Таблице выше,
относятся к многожильному медному кабелю (например, YJV-медный кабель,
состоящий из изолированных проводов PE и ПВХ-оболочки кабеля),
используемому при температуре +40 °С, и устойчивому к температуре +90 °С (см.
IEC 60364-5-52). При изменении рабочих условий технические характеристики
должны быть настроены согласно соответствующим государственным стандартам
электрической безопасности.
