(3). Устанавливайте наружный блок в месте, обеспечивающем
беспрепятственный слив конденсата во время работы в режиме обогрева.
(4). Не подвергайте животных или растения прямому воздействию выходящего
из агрегата горячего воздуха.
(5). Учитывайте вес блока при выборе места для монтажа таким образом, чтобы
уровни шума и вибрации во время эксплуатации были минимизированы.
(6). Поверхность, на которую устанавливается агрегат, должна быть достаточно
прочной, чтобы выдерживать вес блока.

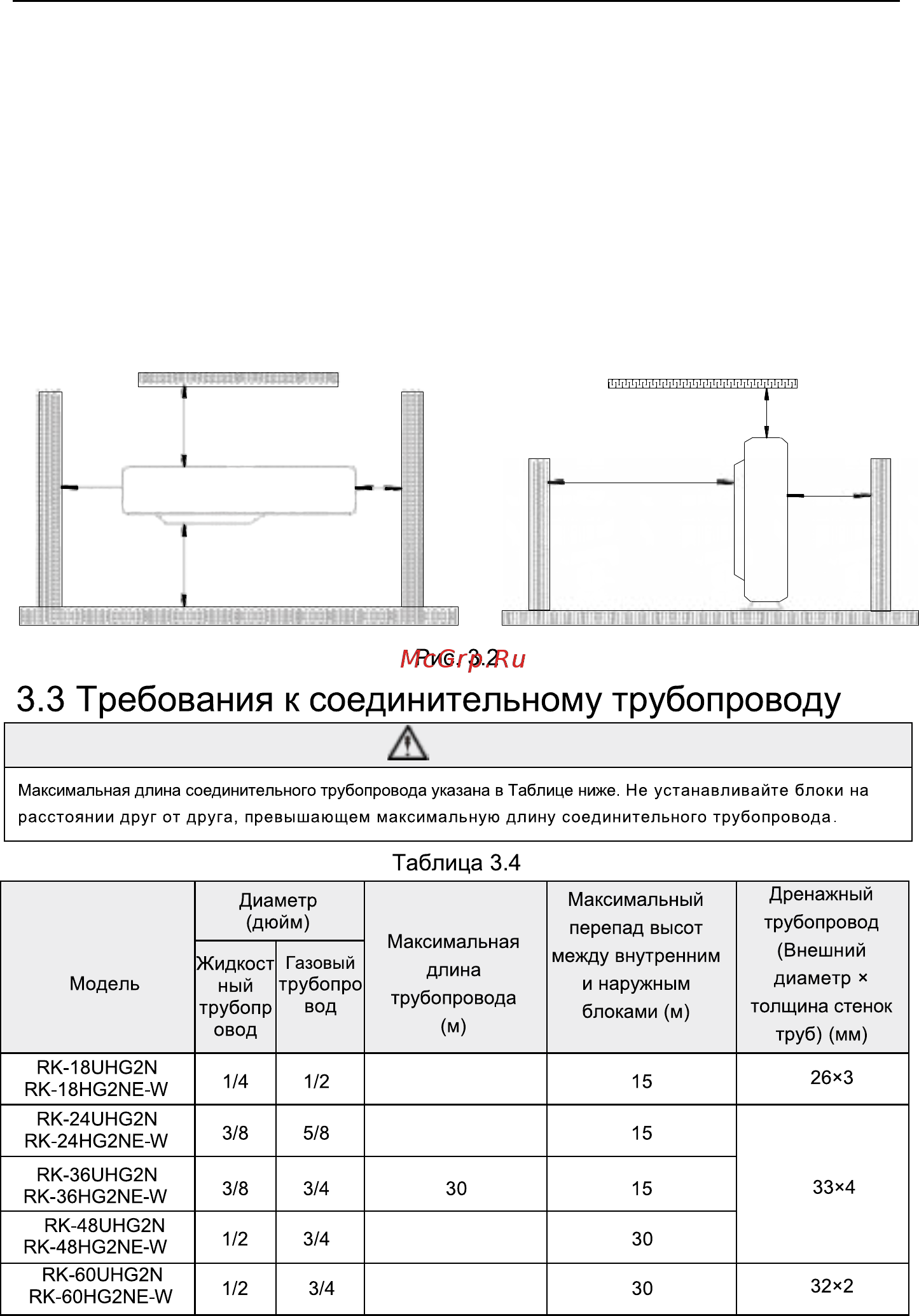

(7). Обеспечьте свободное пространство вокруг блока, как показано на Рис. 3.2
таким образом, чтобы обеспечивалось беспрепятственное движение воздушного
потока.
7
ОСТОРОЖНО!
2000мм
(6-5/9 фут)
500мм
(1-2/3 фут)
500мм
(1-2/3 фут)
500мм
(1-2/3 фут)
2000мм
(1-2/3 фут)
500мм
(1-2/3 фут)
1000мм
(3-2/7 фут)
φ
φ
φ
20
25
50
50
