24

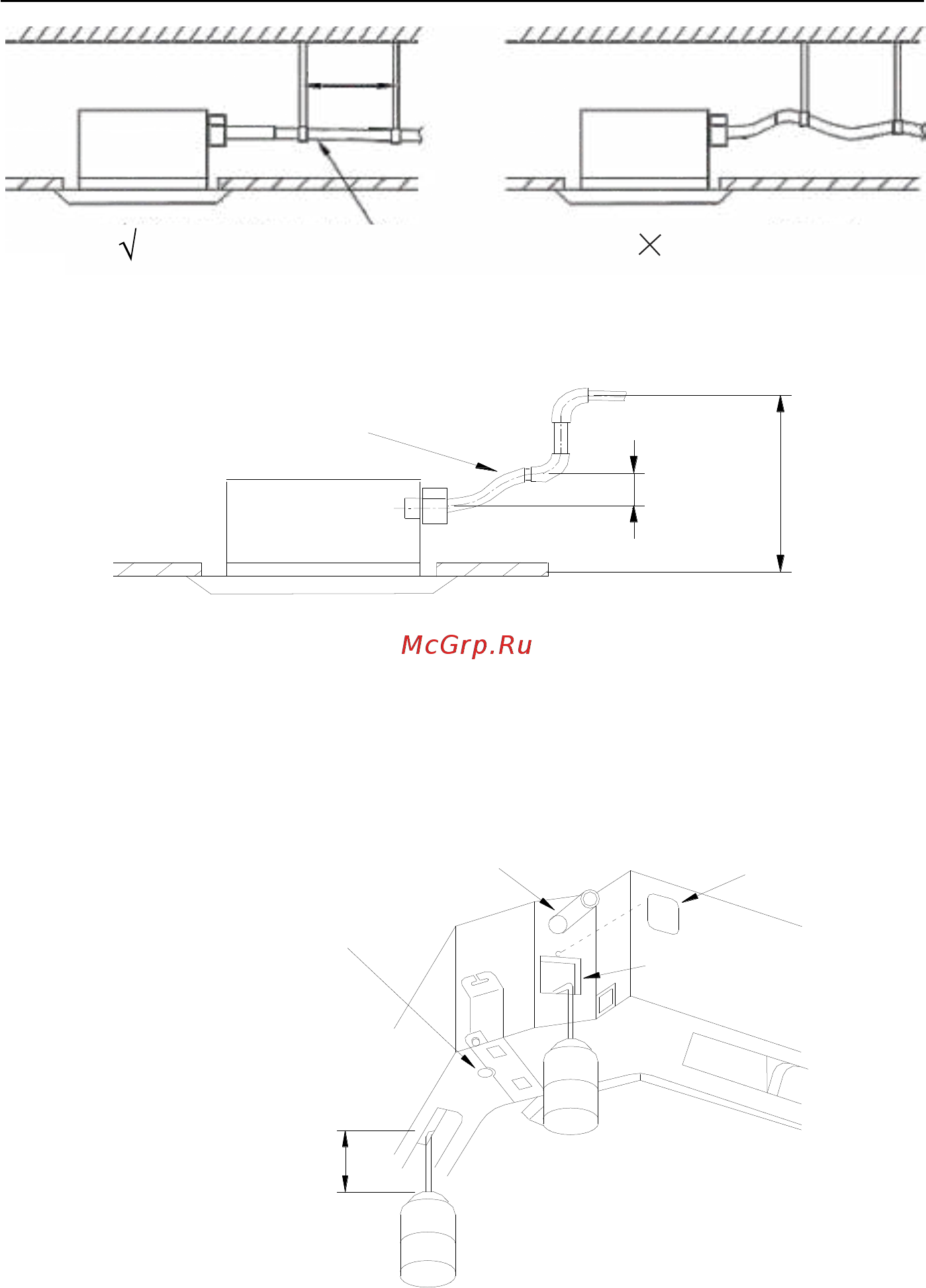

(Корректно) Унаклон дренажного
трубопроводе 1/100 и более
Рис.4.29
(Некорректно)
(5). Для того, чтобы дренажный выход выдерживал вес трубопровода, максимальная
длина участка дренажного трубопровода, находящегося под наклоном, не должна
превышать 75 мм.
Дренажный шланг (принадлежность)
≤75 мм (3 дюйм)
≤1000 мм (39-3/8 дюйм)
Рис.4.30
4.5.1 Испытание дренажного трубопровода
После завершения монтажа трубопровода убедитесь в исправности дренажной
системы. См. Рисунок 4.31. Медленно добавьте около 1 л воды в дренажный
поддон и проверьте слив конденсата в режиме охлаждения.
Пробка дренажного поддона
используется во время ремонта
или сервисного обслуживаниядля
слива конденсата)
Выше на 100 мм (3-7/8 дюйм)
Пластиковый водяной
резервуар [Длина трубки
должна составлять около
100 мм (3-7/8дюйм)].
< Слив конденсата через выход дренажного трубопровода>
<Слив конденсата через отверстие>
Контрольное отверстие
Крышка контрольного отверстия
Дренажный шланг
Рис.4.31
1-1.5м
(3-2/7~5фут)
