20
Примечание: Для блоков большего типоразмера сервисный порт, как на стороне
газового, так и на стороне жидкостного вентиля. Для ускорения процесса
вакуумирования можно подсоединить два шланга манометрического коллектора к
двум сервисным портам.
4.4.1 Заправка дополнительного количества хладагента
Объем хладагента, соответствующий длине трубопровода 5 м, заправляется на
заводе в наружные блоки моделей 18~42 кБТЕ/ч. Объем хладагента,
соответствующий длине трубопровода 7,5 м, заправляется на заводе в наружные
блоки моделей 48~60 кБТЕ/ч.
Система требует заправки дополнительного количества хладагента, если длина
трубопровода в блоках моделей 18~42 кБТЕ/ч превышает 7,0 м либо если длина
трубопровода в блоках моделей 48~60 кБТЕ/ч превышает 9,5 м.

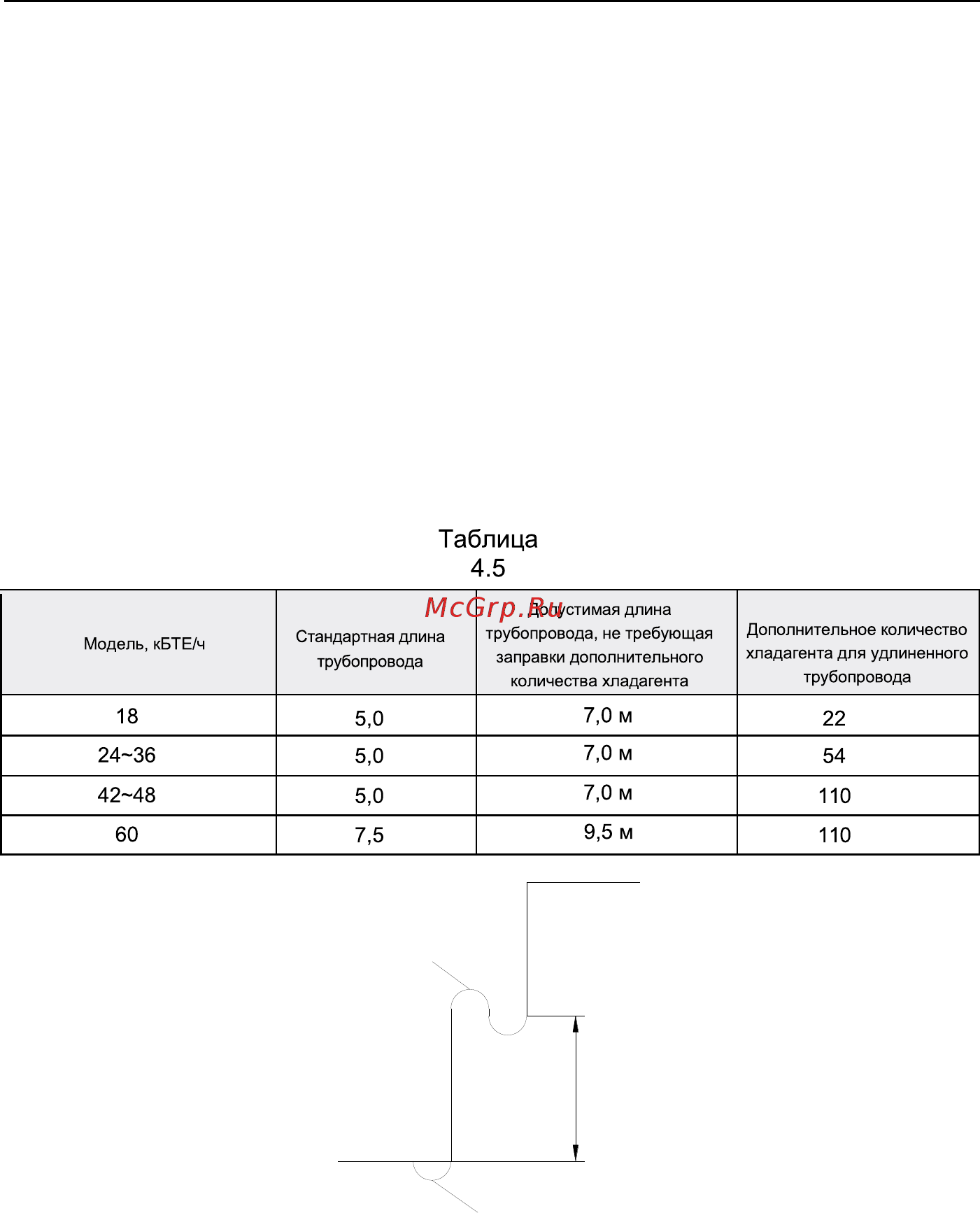

Для точного определения необходимого количества дополнительного хладагента
для заправки см. Таблицу 4.5.
6 м (19-2/3 фута)
Петля для возврата масла
Петля для возврата масла
Наружный блок
Внутренний блок
Рис. 4.19
4.5 Монтаж дренажного трубопровода
4.5.1 Монтаж дренажного трубопровода
(1). Прокладывайте трубопровод как можно короче под уклоном не менее 1/100
таким образом, чтобы воздух не задерживался в трубопроводе.
гр./м
гр./м
гр./м
гр./м
