4.3.1 Развальцовка
(1). Отрежьте соединительный трубопровод с помощью трубореза и удалите
заусенцы.
(2). Держите трубопровод под наклоном для предотвращения попадания
металлической стружки в трубопровод.
(3). Извлеките конусные гайки с запорного вентиля наружного блока и контейнера
с принадлежностями для внутреннего блока, далее вставьте их в соединительный
трубопровод, после чего развальцуйте соединительный трубопровод с помощью
инструмента для развальцовки труб.
(4). Убедитесь, что развальцованная часть гладкая, равномерная и без трещин
4.3.2. Изгиб трубопроводов
1). Изгиб трубопроводов осуществляется вручную. Будьте аккуратны в процессе
изгибания трубопроводов во избежание их повреждения.

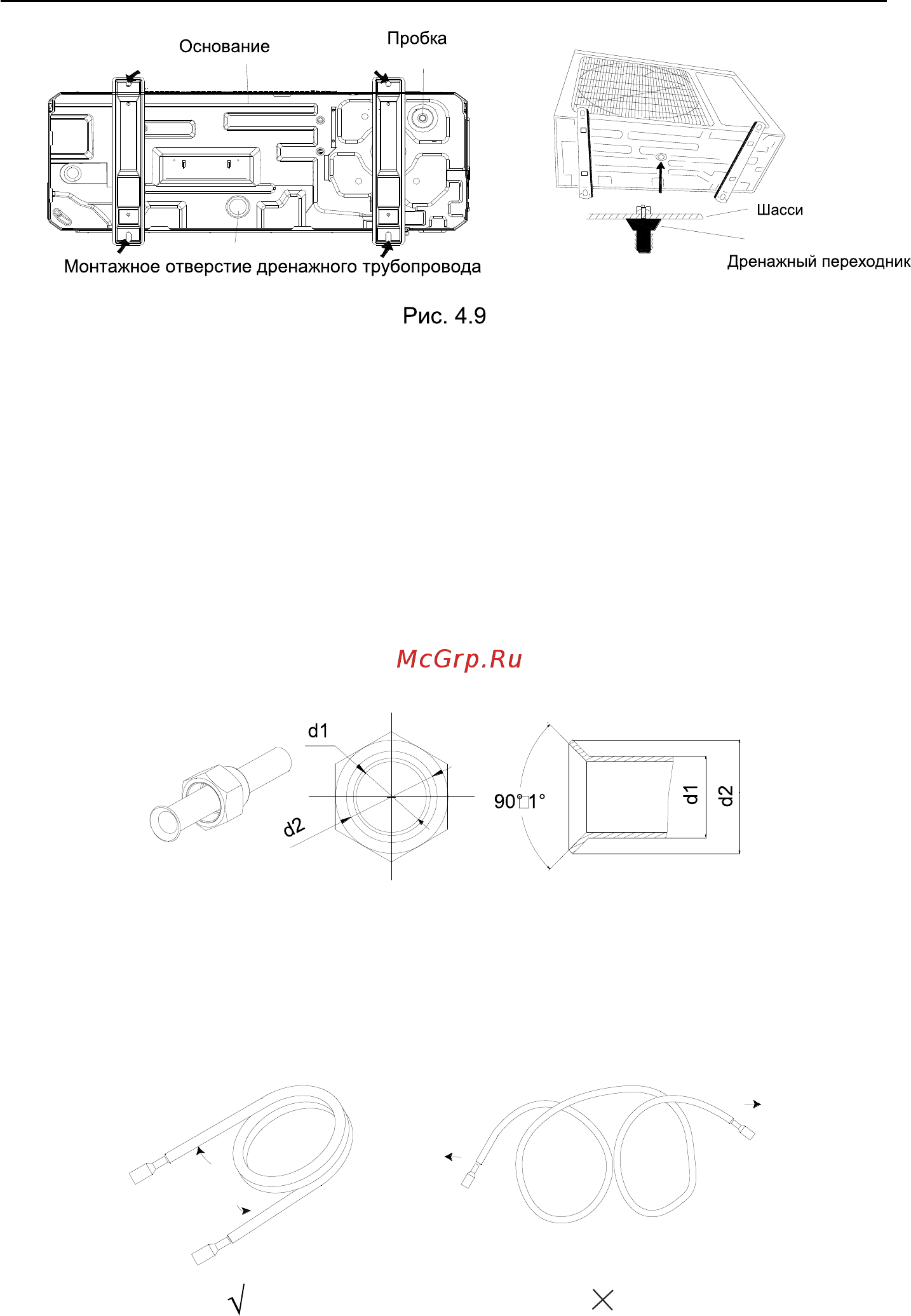

Рис. 4.10
Рис. 4.11
4.3 Монтаж соединительных трубопроводов
