4.3.1 Проверка соединений трубопроводов на отсутствие утечек газа
После завершения подсоединения трубопроводов как на стороне внутреннего, так
и на стороне наружного блока проверьте соединения трубопроводов на отсутствие
утечек газа с помощью индикатора утечек газа.
4.3.2 Теплоизоляция резьбовых соединений (только на стороне
внутреннего блока)

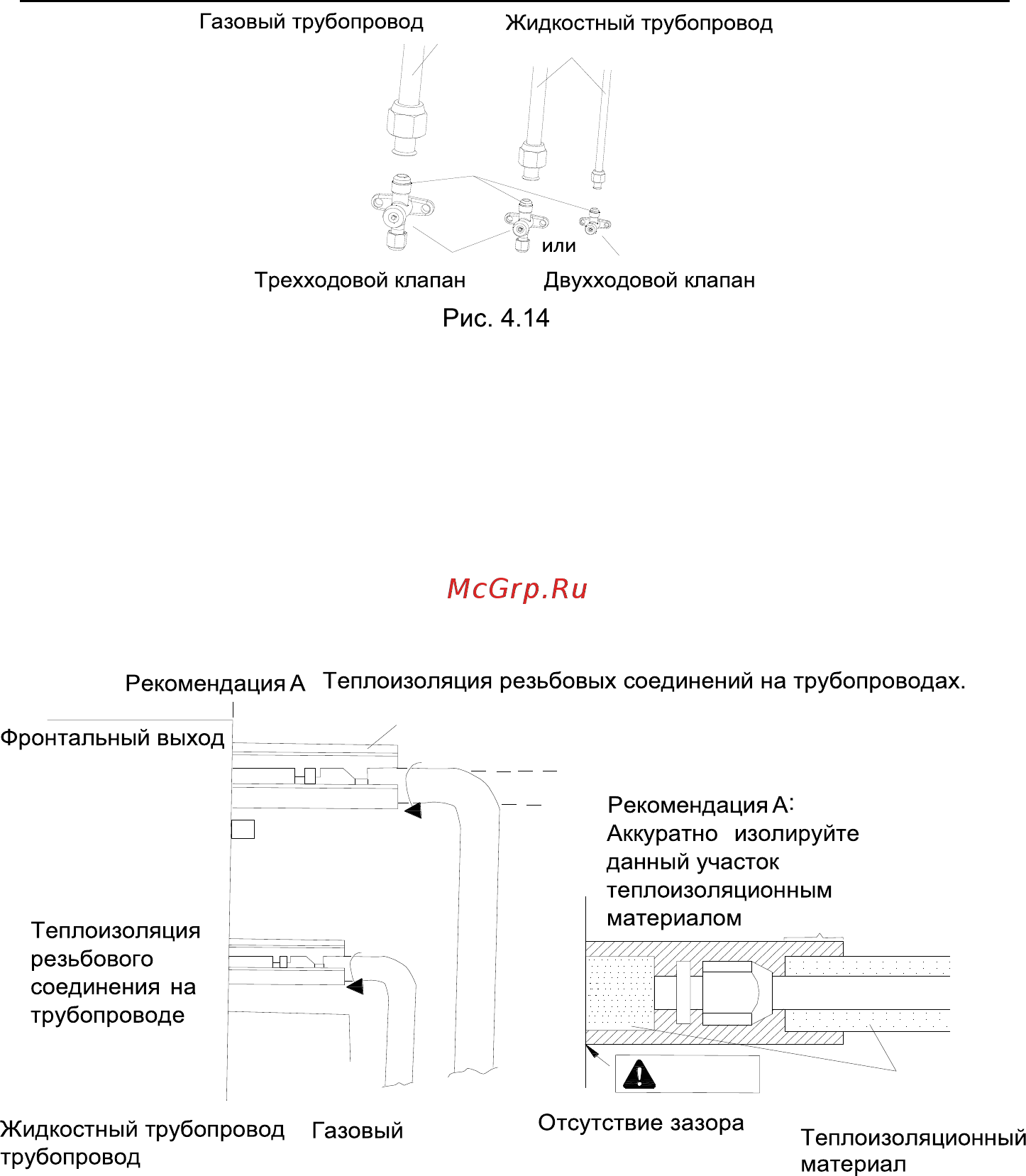

Установите теплоизоляцию на резьбовые соединения двух в месте
подсоединения газовых и жидкостных трубопроводов .
Рис. 4.15
4.3.1 Трубопроводы для дренажа и хладагента
(1). Если наружный блок расположен ниже внутреннего блока (См. Рис. 4.16)
1). Дренажный трубопровод должен находиться над землей и его конец не должен
быть погружен в воду. Трубопровод должен прилегать к стене путем его фиксации
с помощью хомутов.
2). Трубопроводы по всей длине должны быть обмотаны изоляционной лентой.
3). Все трубы должны быть соединены друг с другом и зафиксированы на стене с
помощью хомутов.
