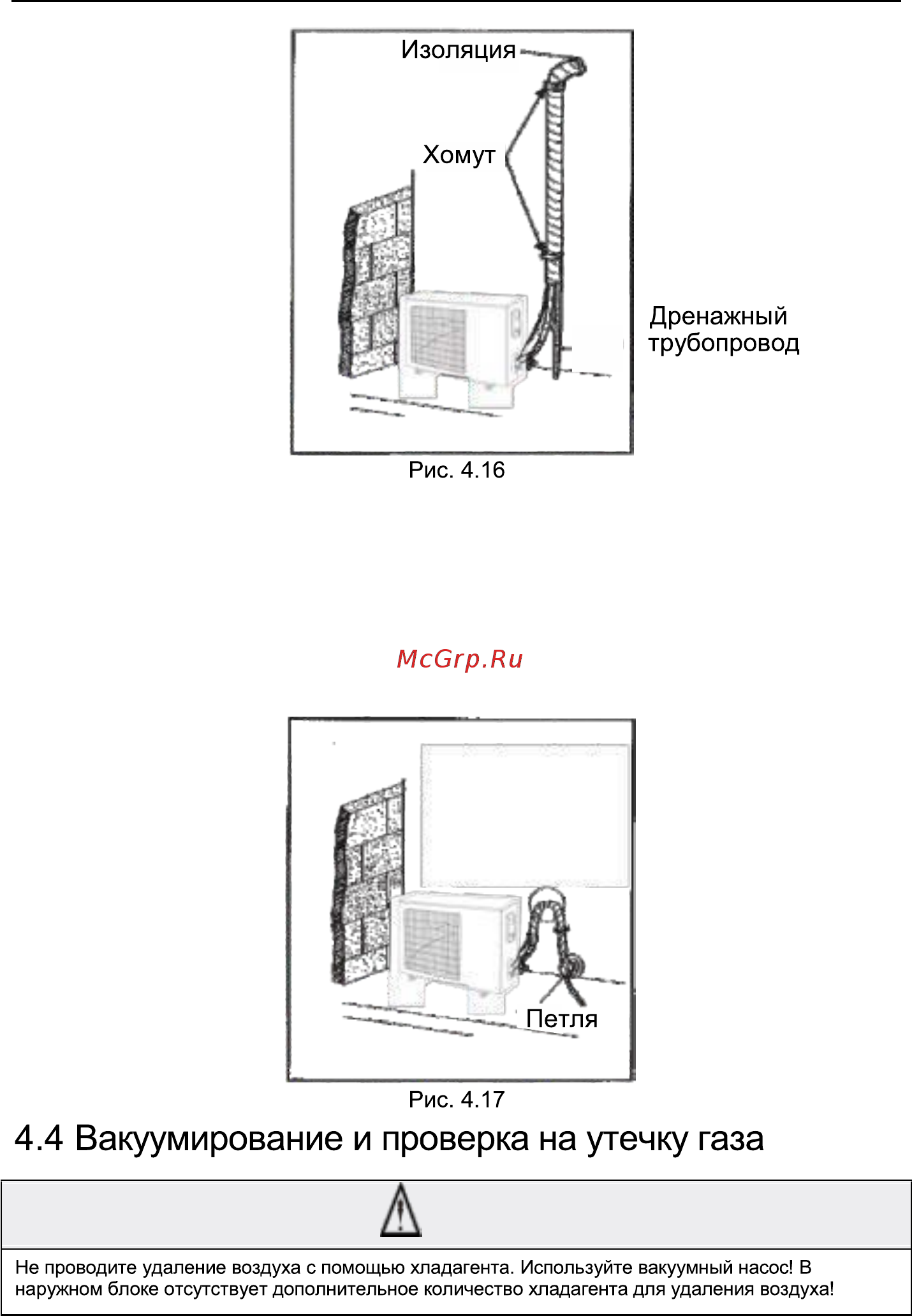

(2). Если наружный блок расположен выше внутреннего блока (См. Рис. 4.17)
1). Трубопроводы по всей длине должны быть обмотан изоляционной лентой.
2). Все трубопроводы хладагента (кроме дренажного) должны быть соединены
друг с другом, обвязаны и изогнуты петлей против обратного тока воды назад в
помещение.
3). Трубопровод должен прилегать к стене путем его фиксации с помощью
хомутов.
