Dantex RK-18UHG2N/RK-18HG2NE-W [19/39] Осторожно
![Dantex RK-18UHG2N/RK-18HG2NE-W [19/39] Осторожно](/views2/1239969/page19/bg13.png)
Масло для смазки (для уменьшения
трения конусной гайкой)
Масло для смазки (повышает
герметичность соединения)
Гаечный ключ
Резьбовое соединение
Гаечный ключ с регулировкой момента
Конусная гайка
16

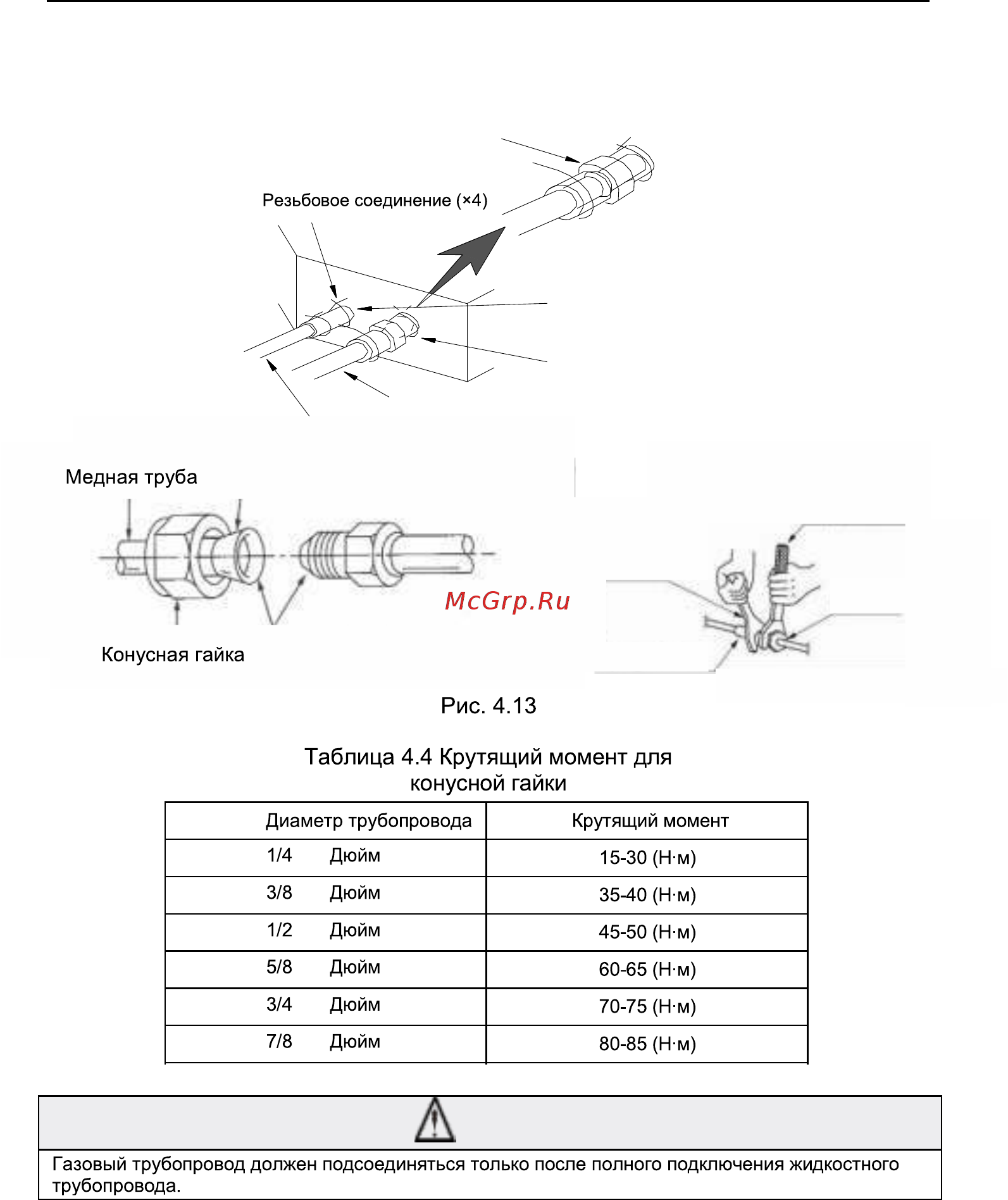

Тщательно осмотрите резьбовое соединение на отсутствие утечек, затем
оберните его теплоизоляционным материалом, как показано на Рисунке 4.13.
Используйте материал среднего размера для изоляции резьбового соединения
газового трубопровода.
4.3.1 Подсоединение трубопровода на стороне наружного блока
Установите конусную гайку соединительного трубопровода на резьбовой порт
вентиля наружного блока и закрутите ее. Крутящий момент конусной гайки
идентичен крутящему моменту для внутреннего блока.
ОСТОРОЖНО!
