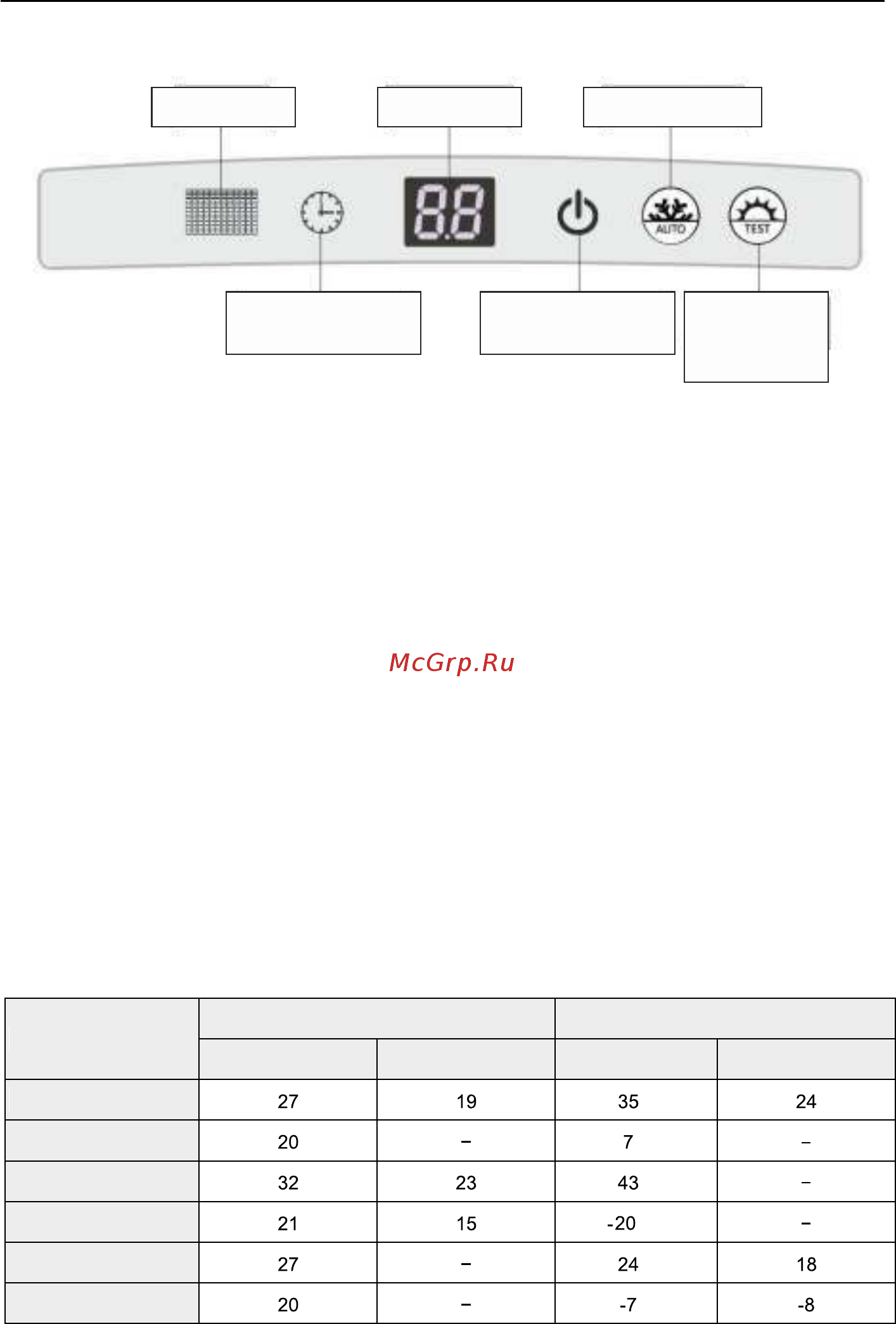

(2). Инструкция по индикаторам ошибок на панели индикации блоков кассетного типа.
33
Фотоприемник
Индикатор таймера Индикатор
электропитания
Кнопка “Auto” («Авто»)
Индикация «88»
Кнопка “Test”
(«Принудительное
включение в
режиме теста»)
Рис. 4.46
Индикатор электропитания и кнопка ON/OFF:
Индикатор подсвечивается красным цветом при подключении блока к сети
электропитания, при запуске блока индикатор подсвечивается белым цветом.
Индикатор таймера:
Данная индикатор загорается при включении функции таймера, если функция
таймера отключена, индикатор лампочка не загорается. Данный индикатор
подсвечивается желтым цветом.
Индикация «88»:
При отсутствии ошибок панель индикации отображает текущие параметры
дистанционного управления. Так, на ней отображается уставка температуры в
течение 5 секунд и далее – значение температуры в помещении. При наличии
ошибок во время работы блока на панели индикации отображается
соответствующий код ошибки. При наличии нескольких ошибок одновременно
коды ошибок будут отображаться поочерёдно.
После открытия решетки декоративной панели следующие функции будут по-
прежнему доступны путем одновременного нажатия на кнопку “Auto” («Авто») и на
расположенную рядом кнопку “Test” («Принудительное включение в режиме
теста») и удерживания их в течение 5 секунд, когда блок выключен (“Off”).
6.2 Диапазон рабочих температур
Условия во время
тестового запуска
Номинальная
холодопроизводительность
Номинальная
теплопроизводительность
Расчетная
холодопроизводительность
Охлаждение при
низкой температуре
Расчетная
теплопроизводительность
Обогрев при низкой
температуре
Сторона внутреннего блока Сторона наружного блока
Температура по
сухому термометру °С
Температура по
влажному термометру°С
Температура по
сухому термометру °С
Температура по
влажному термометру °С
+
+
+
+
+
+
+
+
+
+
+
+
+ +
+
