Dantex RK-18UHG2N/RK-18HG2NE-W [6/39] Наружный блок
![Dantex RK-24UHG2N/RK-24HG2NE-W [6/39] Наружный блок](/views2/1239969/page6/bg6.png)
Внутренний блок
Наружный блок
1. Встроенный дренажный насос
2.Дренажный трубопровод
3.Воздушная заслонка
(на выходе воздуха)
4.Соединительный трубопровод
5.Проводной пульт управления
6.Б еспроводной пульт управления
7.К рышка с ручкой
8.Ж идкостный трубопровод
9.Г азовый трубопровод
10.Д ренажный трубопровод
11.Ф ронтальная панель
Вход воздуха
Вход воздуха
Выход воздуха
Выход воздуха

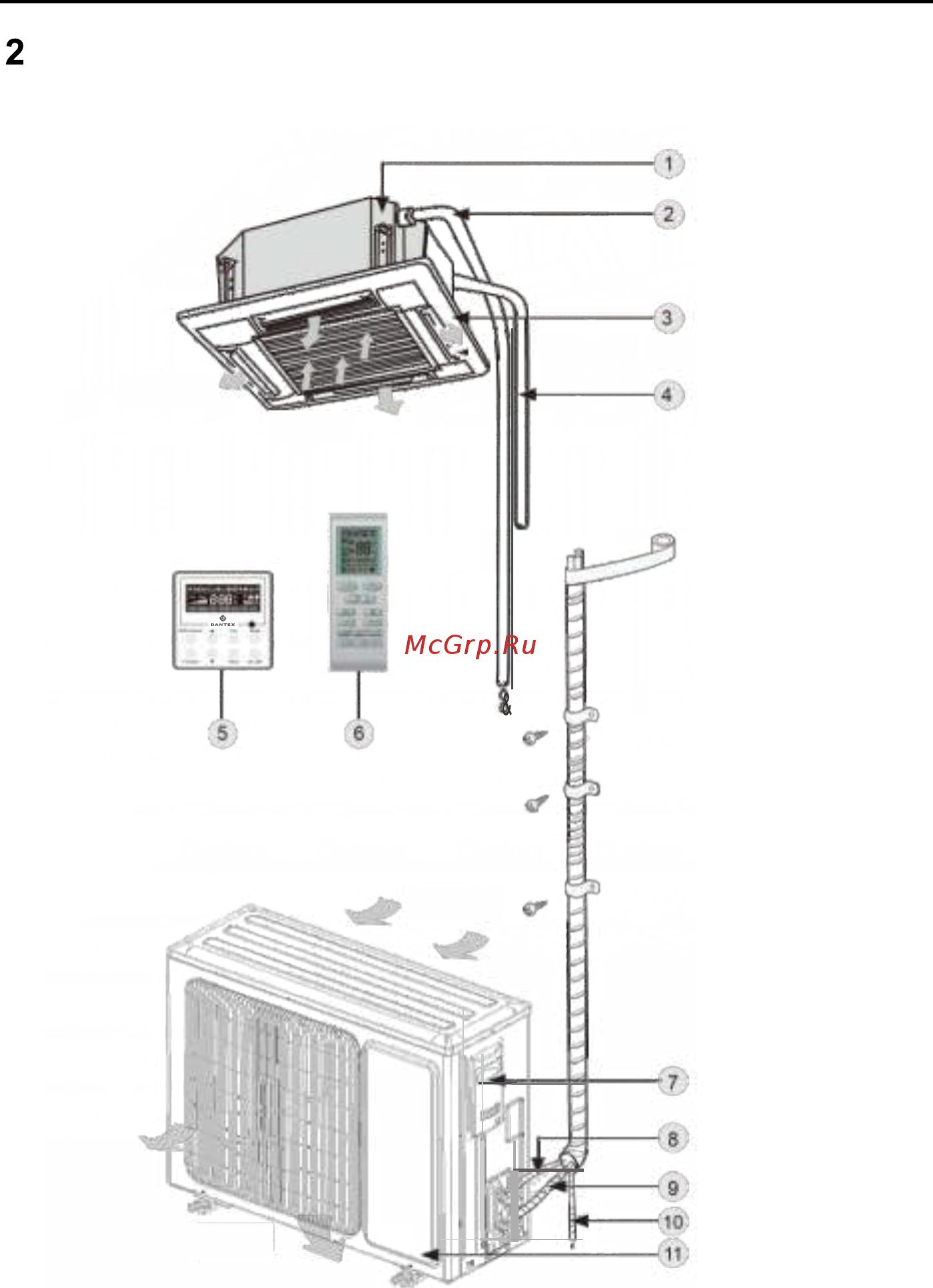

Краткое описание блока и его основных частей
Рис. 2.1
3
