29
Защитный
автомат
Электропитание: 220-240 – 50 Гц Электропитание: 220-240 – 50 Гц
Внутренний блок
Наружный блок
Защитный
автомат
Защитный
автомат
Электропитание:
220-240 – 50 Гц
Электропитание:
220-240 – 50 Гц
Внутренний блок
Наружный блок
Защитный
автомат
Защитный
автомат
Электропитание:
380-415 В – 50 Гц
Внутренний блок
Наружный блок
Защитный
автомат
Рис. 4.41
Рис. 4.42

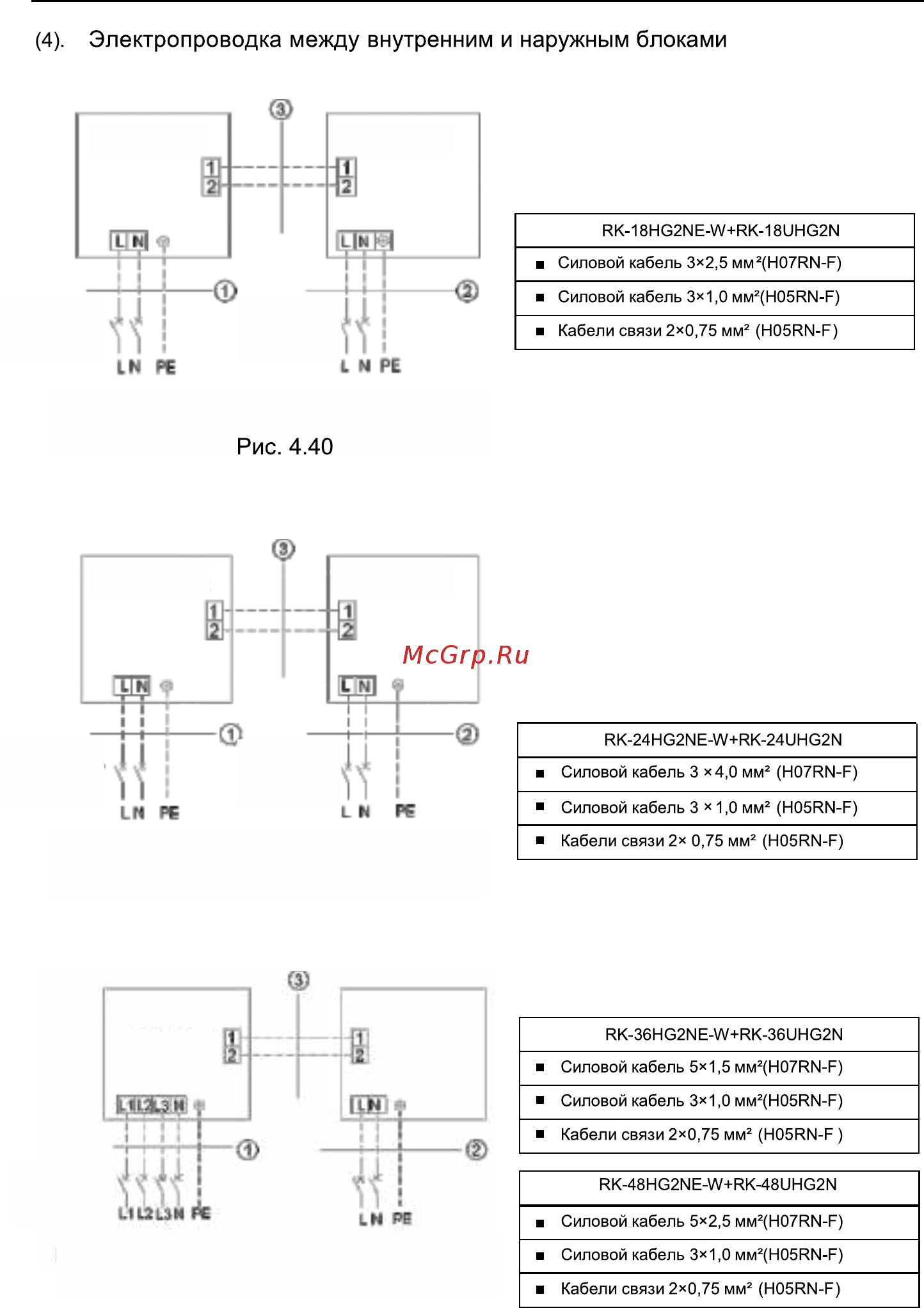

Блоки с однофазным электропитанием 18 кБТЕ/ч
Блоки с однофазным электропитанием 24 кБТЕ/ч
Блоки с однофазным электропитанием 36-48 кБТЕ/ч
Электропитание:
220-240 – 50 Гц
