26
Подсоедините провода
к основному корпусу
согласно размеру клемм

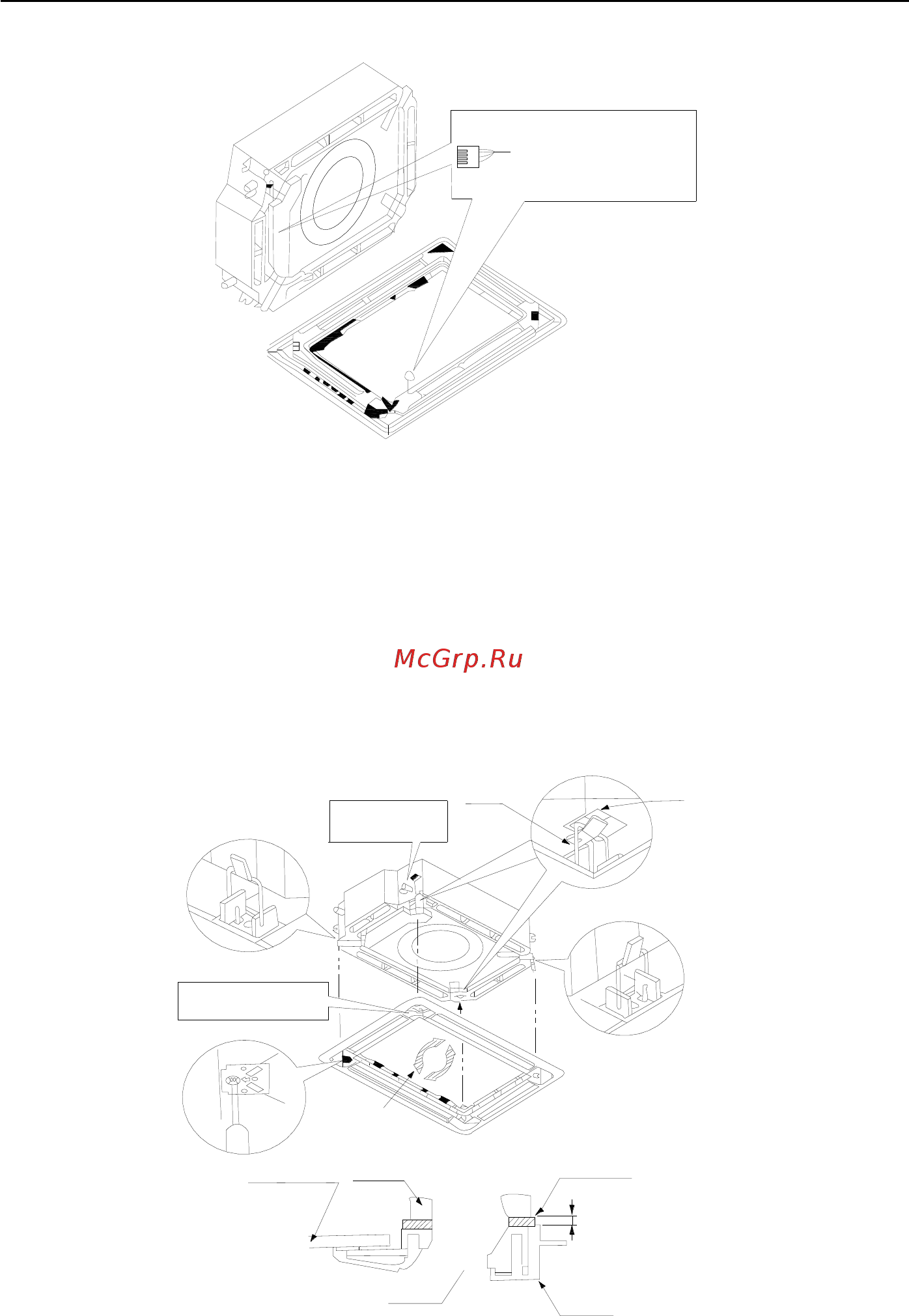

(4). Схема электропроводки двигателя привода лопастей жалюзи
показана Рис. 4.35.
Рис. 4.35
4.6.2 Монтаж панели
(1). Расположите панель на блоке и защёлкните скобы на стороне двигателя
привода лопастей жалюзи.
(2). Защёлкните другие две другие скобы.
(3). Закрутите четыре винта на расстоянии 15 мм под скобами.
(4). Отрегулируйте панель по направлению, указанному стрелкой, как показано на
Рис. 4.36.
(5). Закручивайте винты до тех пор, пока толщина теплоизоляционного материала
между панелью и внутренним блоком не сократится до 5-8 мм.
Шпилька
Внутренний блок
Скоба
Расположение
трубопровода
Двигатель привода
лопастей жалюзи
Внутренний блок
Потолок
Выход воздуха
5~8 мм (1/4~3/8 дюйм)
Панель
Рис. 4.36
