ОСТОРОЖНО!
ОСТОРОЖНО!
Трубопровод
Теплоизоляция
трубопровода
Нож
Линия отреза
теплоизоляции

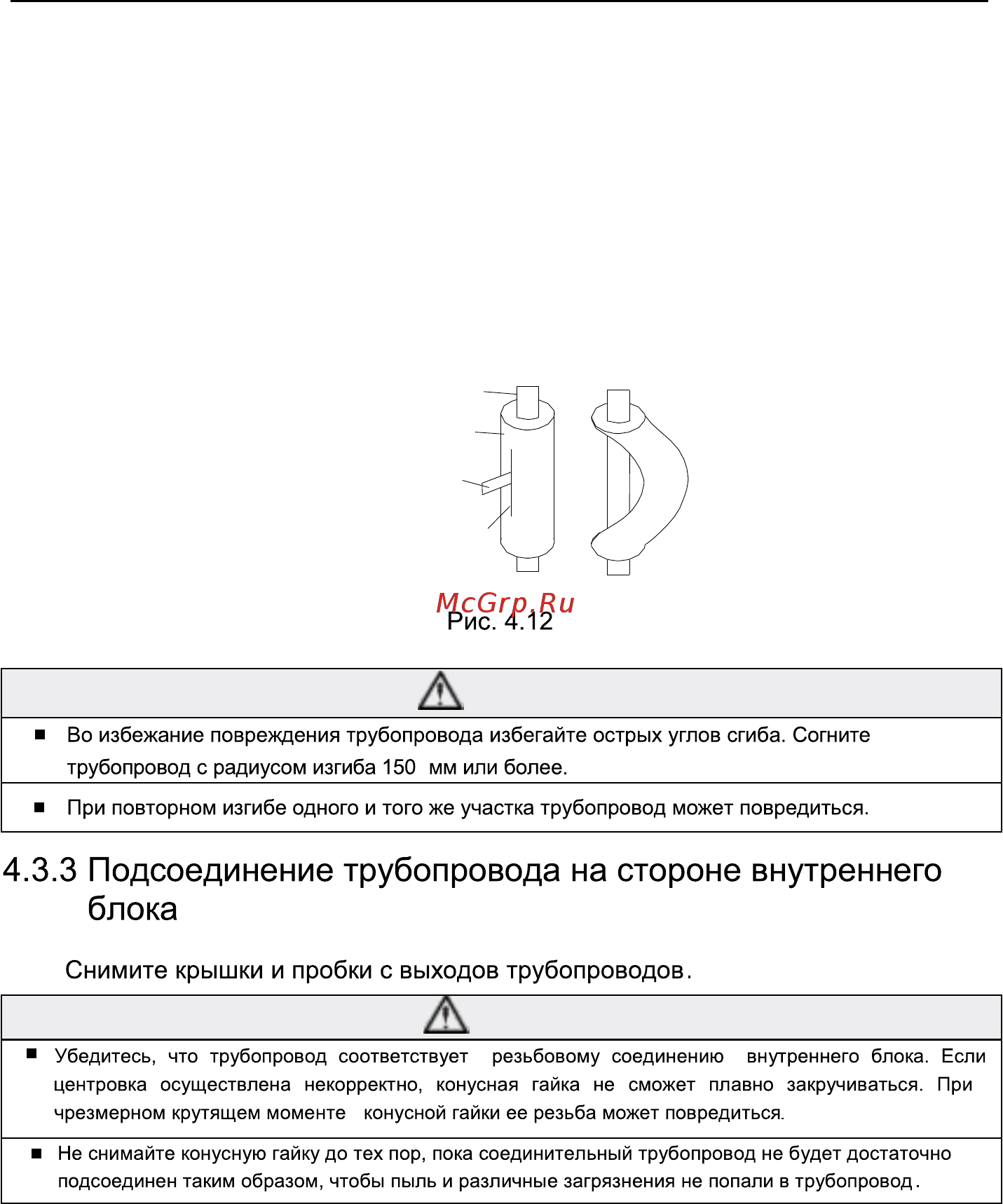

(2). Угол изгиба трубопроводов не должен превышать 90°.
(3). После изгиба или распрямления трубопровода, медь становится тверже,
что затрудняет повторный изгиб и распрямление впоследствии. Категорически
запрещается сгибать или растягивать трубопроводы более трех раз.
(4). В процессе изгибания трубопроводов не превышайте максимально
допустимый угол изгиба во избежание их повреждения. Отрежьте теплоизоляцию
трубопровода с помощью острого ножа, как показано на Рисунке 4.12, затем
согните его после подготовки. После изгиба трубопровода на необходимый угол,
снова установите теплоизоляционный трубопровод и защитите его с помощью
изоляционной ленты.
При подсоединении или отсоединении трубопровода от блока, пожалуйста,
используйте как гаечный, так и с регулировкой момента ключ. (Рис. 4.13)
При подсоединении трубопровода смажьте конусную гайку изнутри и снаружи
холодильным маслом, закрутите ее вручную, а затем зафиксируйте с помощью
гаечного ключа.
См. Таблицу 4.4 для проверки соответствующего крутящего момента гаечного
ключа (чрезмерный крутящий момент может повредить гайку, что впоследствии
приведет к утечке).
