Dantex RK-18UHG2N/RK-18HG2NE-W [38/39] Профилактическое техническое обслуживание

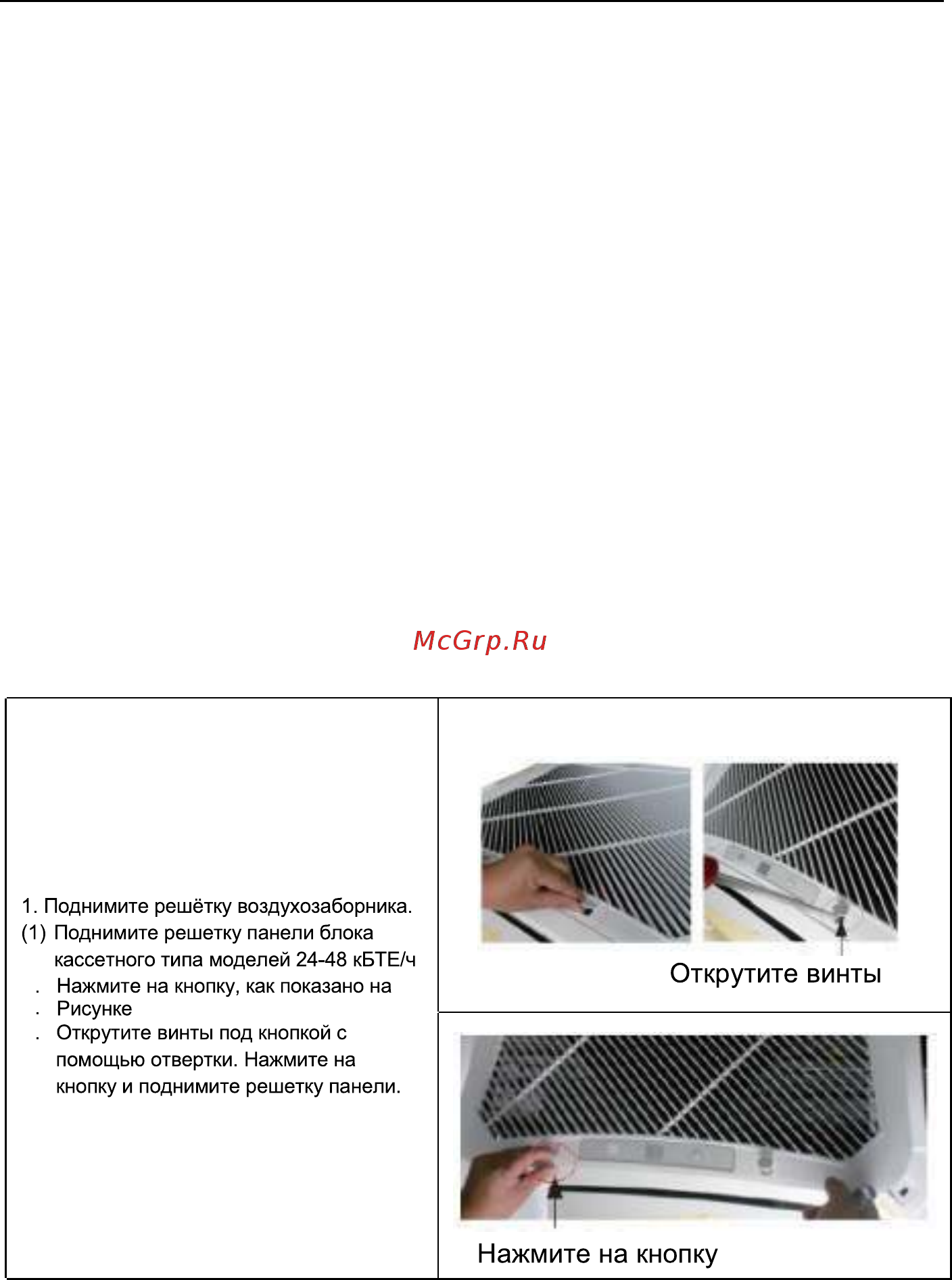

![Dantex RK-36UHG2N/RK-36HG2NE-W [38/39] Профилактическое техническое обслуживание](/views2/1239969/page38/bg26.png)
35
7.2 Профилактическое техническое обслуживание
Диагностика неисправностей, техническое обслуживание и ремонт должны
осуществляться исключительно квалифицированными специалистами.
Перед проведением технического обслуживания и профилактики убедитесь, что
все части блока отключены от сети электропитания.
Категорически запрещается использовать для очистки воздушных фильтров и
наружных панелей воду или воздух, температура которых равна или превышает
+50 °C.
Примечание:
①. Не включайте блок без установленного фильтра во избежание попадания
пыли внутрь блока.
②. Снимайте воздушный фильтр только перед очисткой. Излишние действия по
обращению с фильтром могут привести к его поломке.
③. Категорически запрещается осуществлять очистку блока бензином,
растворителем, очищающим порошком или жидким инсектицидным средством, в
противном случае, это может привести к потере цвета и деформации блока.
④. Не трогайте блок мокрыми руками во избежание поражения электрическим
током. Если блок установлен в помещении, подвергаемом воздействию большой
концентрации пыли, очистку необходимо производить чаще. (Примечание:
проводите очистку фильтра каждые полгода).
В случае сильной загрязненности замените фильтр.
