Dantex RK-18UHG2N/RK-18HG2NE-W [33/39] Блоки с трехфазным электропитанием 60 кбте ч
![Dantex RK-18UHG2N/RK-18HG2NE-W [33/39] Блоки с трехфазным электропитанием 60 кбте ч](/views2/1239969/page33/bg21.png)
30
Защитный
автомат
Электропитание:
380-415 В – 50 Гц
Внутренний блок
Наружный блок
Защитный
автомат
Электропитание:
220-240 – 50 Гц

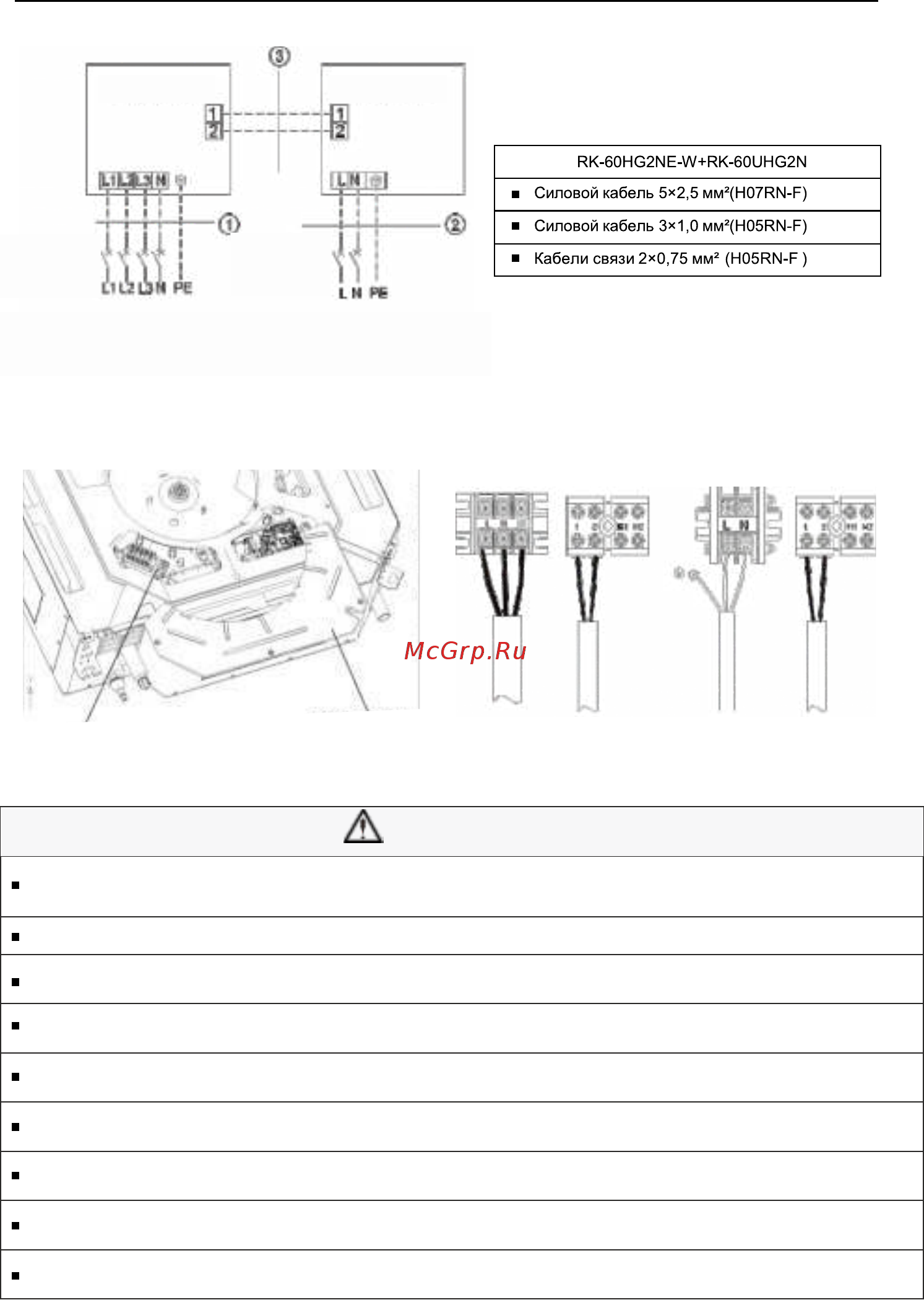

Блоки с трехфазным электропитанием 60 кБТЕ/ч
Рис. 4.43
(5). Электропроводка на стороне внутреннего блока
Снимите крышку с электрического блока управления и затем подсоедините провод.
Рис. 4.44
Плата связи
Крышка электрического
блока управления
Силовой кабель для клапана притока свежего воздуха находятся под высоким напряжением, в то время как слаботочный
кабель связи и соединительный провод проводного пульта управления находятся под низким напряжением. Они должны быть
расположены раздельно во избежание электромагнитных помех.
ОСТОРОЖНО!
Линии высокого и низкого напряжения должны проходить через резиновые уплотнительные кольца на стороне
электрического блока управления.
Не переплетайте между собой соединительный провод проводного пульта управления и кабель связи либо расположите
их параллельно друг другу во избежание неисправностей.
Силовой и слаботочный кабели должны быть надежно зафиксированы по отдельности. Силовой кабель должен быть
зафиксирована большими хомутами, слаботочный кабель - малыми хомутами
Зафиксируйте с помощью винтов на клеммной панели провода кабеля связи между внутренним и наружным блоками,
а также силового кабеля. Некорректное подключение может стать причиной возгорания.
Если слаботочный кабель внутреннего блока (для подсоединения к наружному блоку) и силовой кабель подсоединены
некорректно, может возникнуть неисправность блока).
Осуществляйте подключение слаботочного кабеля внутреннего блока корректно, ориентируясь на схемы, указанные
на Рисунках 4.40 - 4.43.
Внутренний и наружный блоки должны быть заземлены, используйте для этого соответствующий заземляющий провод.
Блок должен быть заземлен в соответствии с государственными стандартами электрической безопасности
18 кБТE/ч 24~60 кБТE/ч
