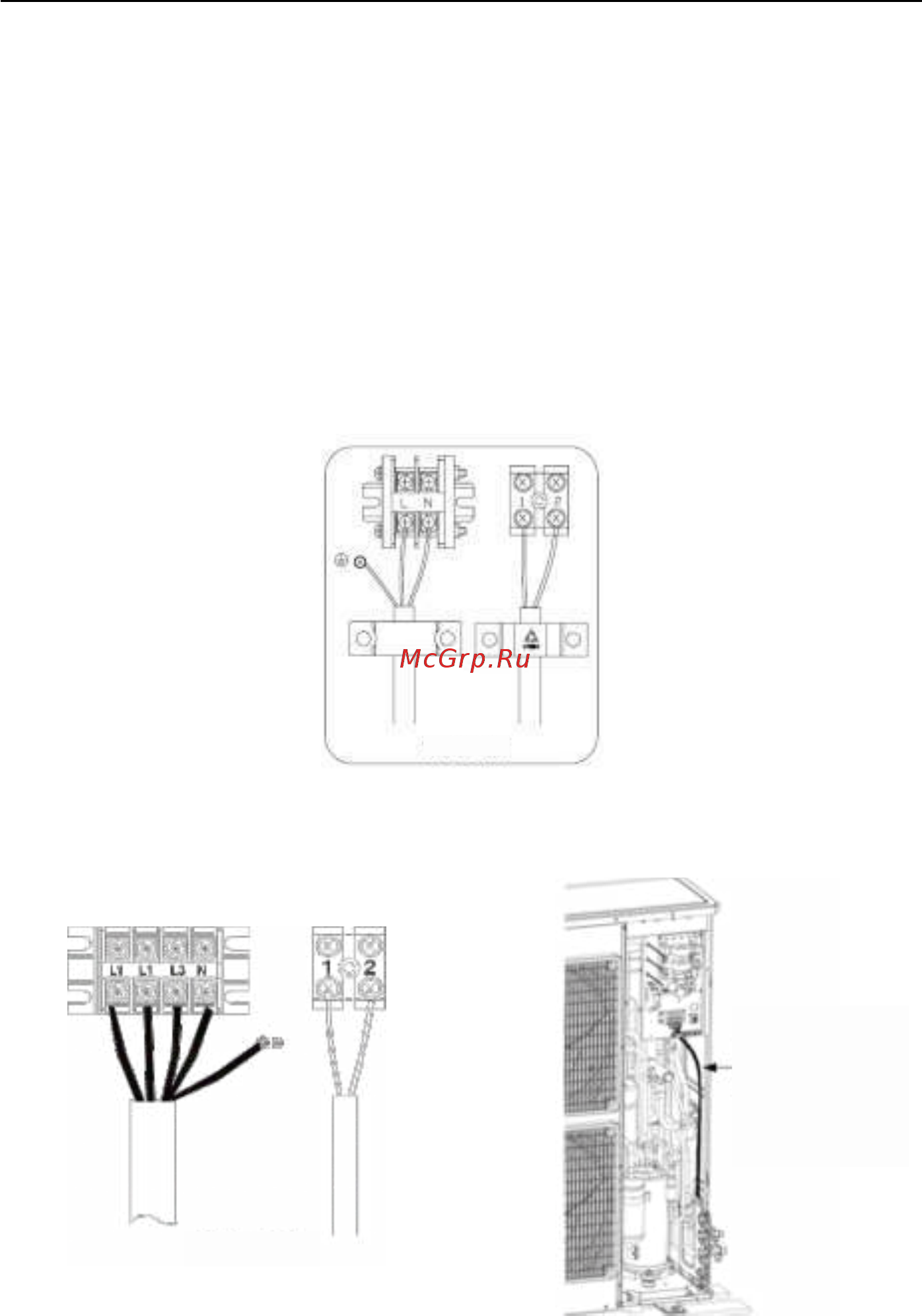

(6). Электропроводка на стороне наружного блока
Примечание: При подключении проводов силового кабеля убедитесь, что
чередование фаз сети электропитания соответствует последовательности фаз на
клемме данного блока. В противном случае компрессор может вращаться в
обратную сторону, что приведет к неправильной работе блока. Также при
обратном чередовании фаз возможно появление ошибки E6 на панели индикации
внутреннего блока.
Снимите боковую крышку с ручкой (для блоков моделей 12～42 кБТЕ/ч)
/фронтальную панель (для блоков моделей 48/60 кБТЕ/ч) наружного блока и
установите наконечники слаботочного и силового кабелей в соответствующие
клеммы. .
Блоки с однофазным электропитанием:
31
Рис. 4.45
Рис. 4.46
Рис. 4.47
Блоки с трехфазным электропитанием:
Укладка силового
кабеля электропитания
18~30 кБТE/ч
36~60 кБТE/ч
