4.5 Монтаж панели
4.6.1 Меры технической безопасности

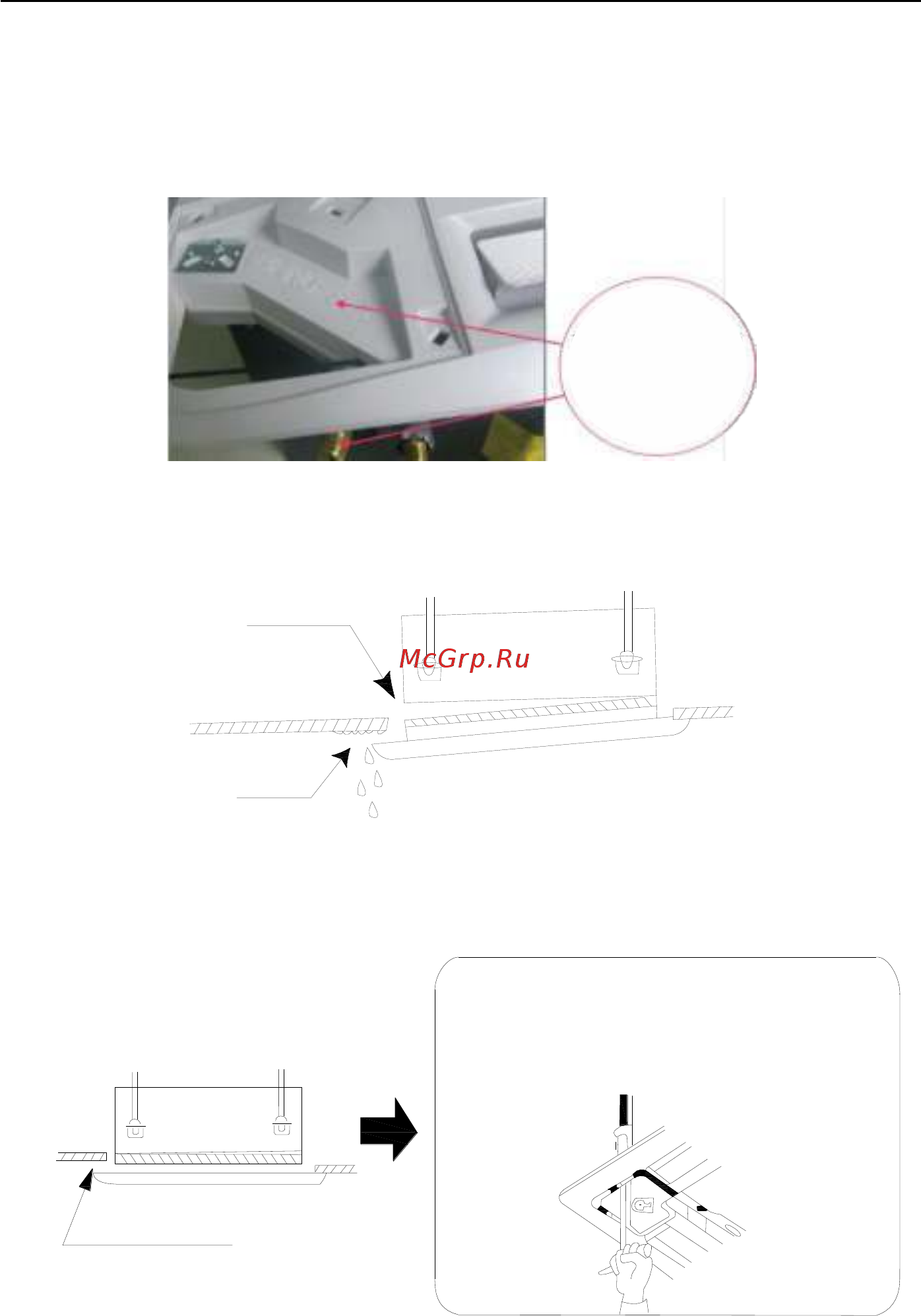

(1).Расположение декоративной панели по отношению к соединительному
трубопроводу смотрите на Рисунке ниже.
Соединительный
трубопровод
должен
располагаться
согласно отметкам
Рис. 4.32
(2). Некорректное закручивание винтов и перекос панели может привести
к неисправностям (см. Рисунок 4.33):
Воздушный зазор
Конденсат
Рис. 4.33
(3). Если зазор между потолком и декоративной панелью сохраняется после
закручивания винтов отрегулируйте высоту внутреннего блока. (Рис. 4.34)
Регулировка расположения корпуса внутреннего
блока по высоте с помощью отверстий, расположенных
в углах панели, доступна при наличии возможности
обеспечения стабильного расположения блока в
горизонтальном положении без воздействия на
дренажный трубопровод и прочие части системы.
Рис. 4.34
Убедитесь в отсутствии воздушных зазоров
