Dantex RK-18UHG2N/RK-18HG2NE-W [26/39] Меры технической безопасности во время монтажа восходящего дренажного трубопровода
![Dantex RK-18UHG2N/RK-18HG2NE-W [26/39] Меры технической безопасности во время монтажа восходящего дренажного трубопровода](/views2/1239969/page26/bg1a.png)
23

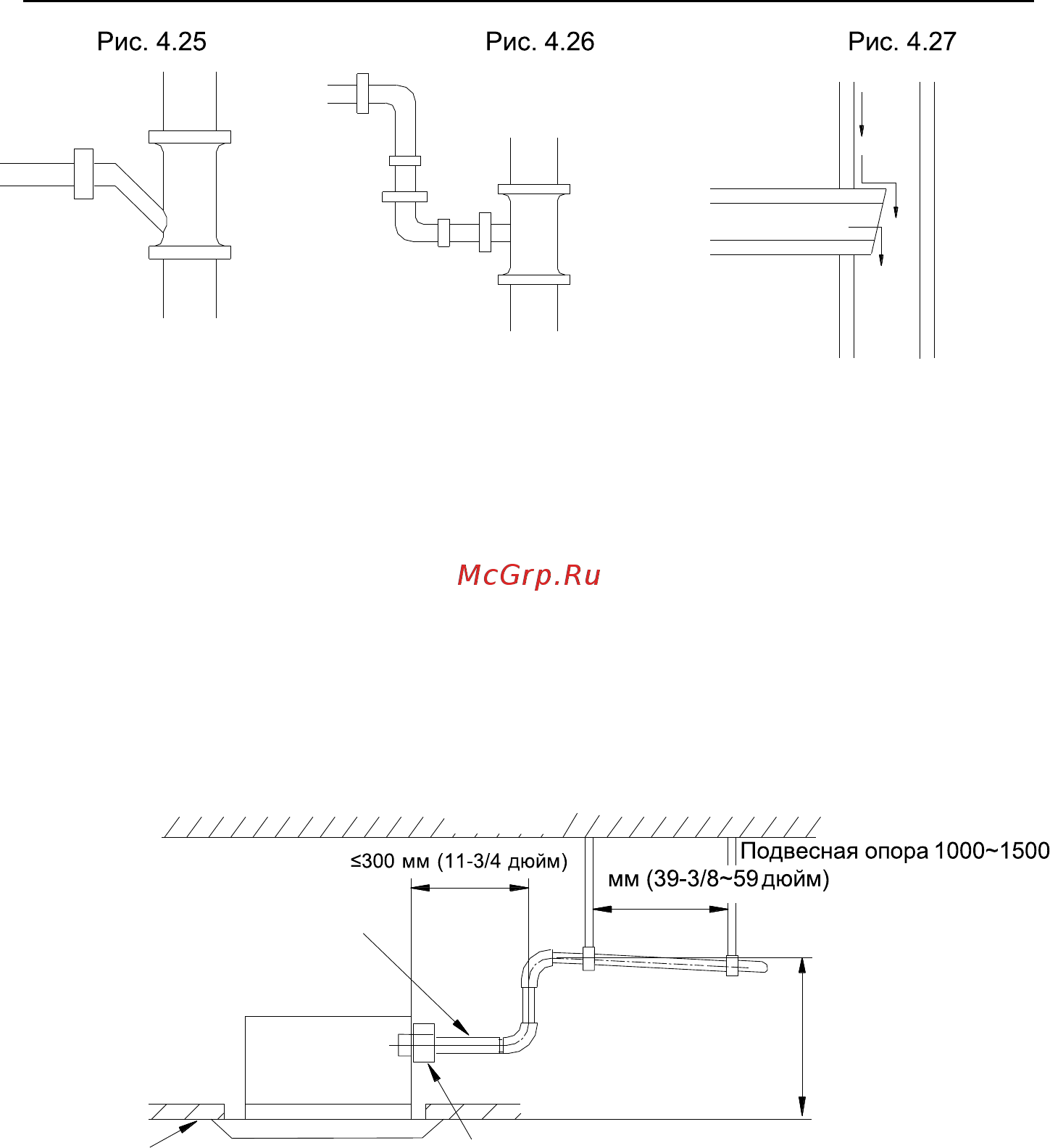

Соединение 3-х поточной дренажной муфты Соединение отвода дренажного трубопровода
Соединение горизонтального трубопровода
Дренажный шланг
(принадлежность)
4.5.1 Меры технической безопасности во время монтажа восходящего
дренажного трубопровода
(1). Убедитесь, что теплоизоляция обеспечена в двух местах во избежание
возможных утечек конденсата.
1). Подсоедините дренажный шланг к дренажному восходящему трубопроводу, и
произведите теплоизоляцию соединения.
2). Подсоедините дренажный шланг к дренажному выходу внутреннего блока,
зафиксируйте его с помощью хомута.
Потолок основной
≤1000 мм (39-3/8 дюйм
Хомут (принадлежность)
Потолок подвесной
2). Убедитесь, что длина восходящего трубопровода не превышает 280 мм.
(3). Установите восходящий трубопровод вертикально и убедитесь, что высота
между ним и основанием дренажного выхода не превышает 300 мм.
(4). Обеспечьте уклон дренажного трубопровода не менее 1/100 и более. Для
завершения монтажа установите опорные кронштейны на расстоянии 1 - 1,5 м
друг от друга.
Рис. 4.28
