36

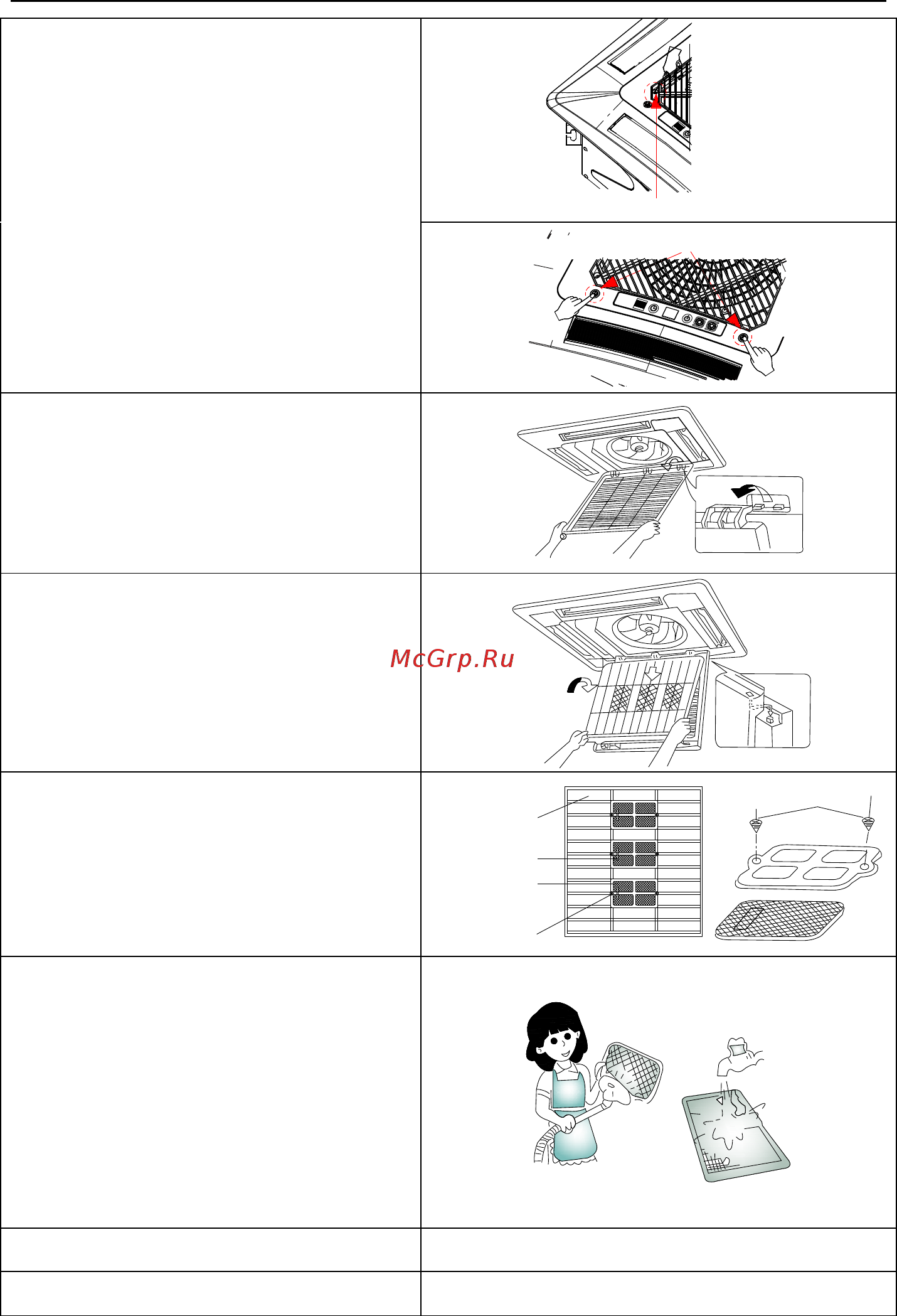

(1) Поднимите решетку панели блока
кассетного типа моделей 12\18\48\60
кБТЕ/ч
①. Открутите винты под кнопкой с
помощью отвертки, как показано на
Рисунке.
②. Нажмите на две кнопки и
поднимите решетку панели.
2. Разберите решётку воздухозаборника
Поднимите решетку воздухозаборника
на 45°, снимите ее.
3. Снимите воздушный фильтр
Потяните за фильтр и снимите
его
4. Разберите воздушный фильтр
Снимите фильтрующий элемент после
откручивания винтов.
5. Произведите очистку фильтра
Для очистки сетки фильтра используйте пылесос
или проточную воду. Если масляные пятна трудно
очистить, используйте теплую воду и мыльный
раствор. После очистки сушите фильтр в темном
прохладном месте.
Примечание:
①. Категорически запрещается использовать воду
с температурой +45℃ во избежание потери цвета.
②. Категорически запрещается осуществлять
сушку очищенного фильтра с помощью открытого
огня во избежание возгорания или деформации
фильтра.
Открутите винты
Нажмите на кнопку
6. Переустановите фильтр
7. Установите решетку и надежно
зафиксируйте ее положение
См. Пункт 3
См. Пункты 1 и 2
Воздушный
фильтр
Фильтрующий
элемент
Опора
Винт
