13

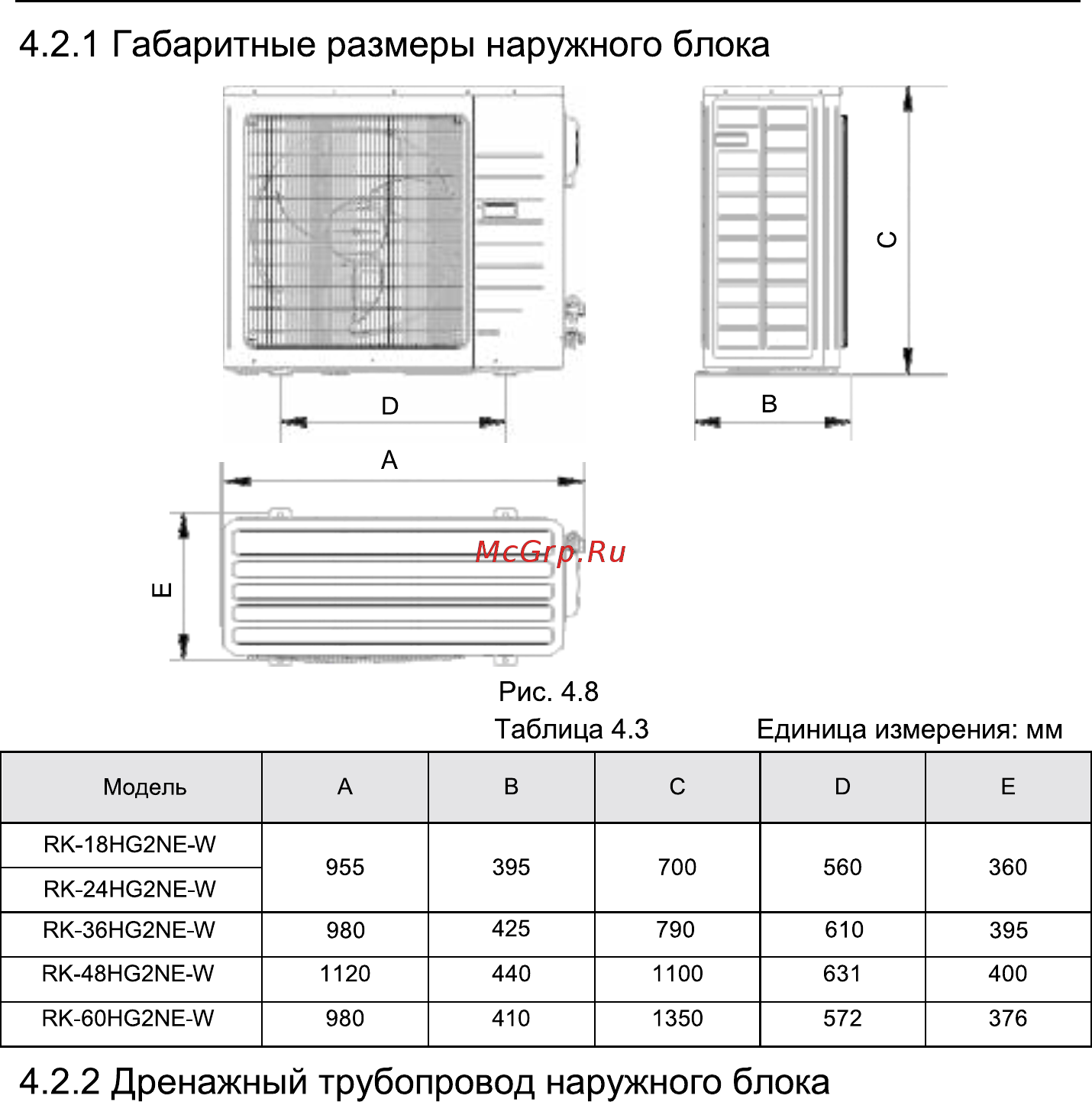

Примечание: только для блоков с тепловым насосом
(1). Для отвода конденсата во время обогрева необходимо установить дренажный
трубопровод и подключить его к наружному блока (только для блоков с тепловым
насосом).
(2). Во время монтажа дренажного трубопровода помимо монтажного отверстия
для дренажного трубопровода все остальные отверстия должны быть закрыты
пробками во избежание утечки конденсата (только для блоков с тепловым
насосом).
(3). Инструкция по монтажу: Вставьте переходник трубопровода в отверстие
диаметром φ 25, находящееся в основании блока и затем подсоедините
дренажный трубопровод к переходнику.
