4 7 ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Блок двусторонней печати (DX2700)
Блок двусторонней печати является вспомогательным устройством, позволяющим выполнять
печать на обеих сторонах листа бумаги. Для печати можно использовать бумагу формата
Letter, A4, B5 (JIS/ISO), Executive, A5 и Legal. Если этот блок установлен в принтере, то с
помощью панели управления или программной команды можно выбрать режим либо
двусторонней печати, либо односторонней печати. Более подробную информацию об
установках с помощью меню см. в разделе Меню PAPER (БУМАГА) на стр. 311.
Установка блока двусторонней печати
Внимание
При подъеме или перемещении принтера необходимо удерживать его в горизонтальном
положении. Во избежание высыпания тонера необходимо сначала вынуть картриджи с
тонером и контейнер для отработанного тонера.
1
Выключите принтер и выньте вилку сетевого шнура из розетки.
2
Снимите с блока двусторонней печати верхнюю крышку, нижнюю крышку и заглушку с
задней стороны принтера. Для снятия крышек и заглушки рекомендуется использовать
монету или отвертку.

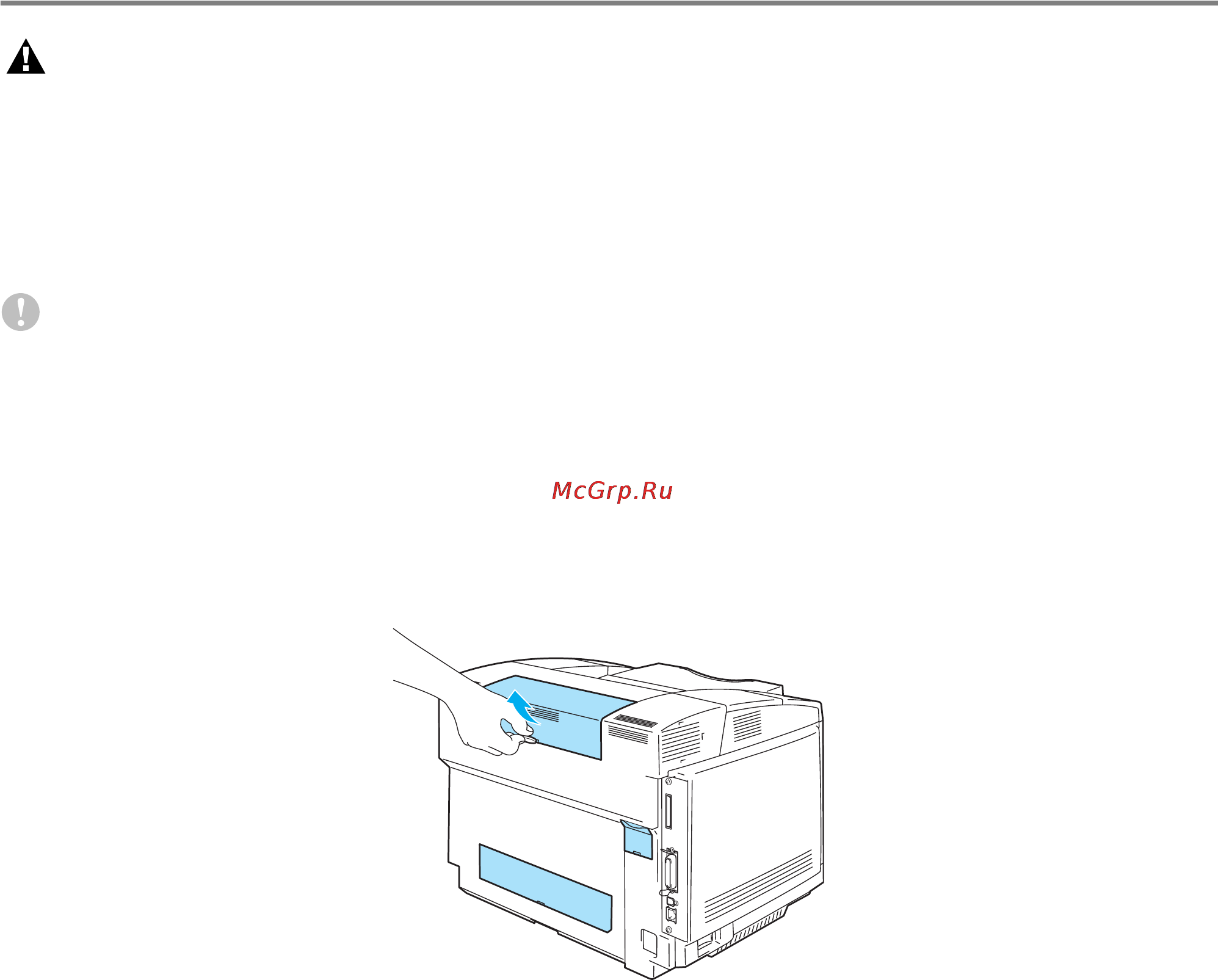

Рисунок 413
■ Данный принтер обладает большим весом, составляющим порядка 31,5 кг. Во
избежание травм подъем принтера должен выполняться с участием не менее двух
человек.
■ Поднимать принтер нужно, взявшись за ручки, расположенные в четырех углах в
нижней части принтера.
■ Не допускается перемещение принтера с установленным в нем нижним лотком и/или
блоком двусторонней печати.
