Brother HL-2700CN [135/175] Чистка внутренних компонентов принтера
![Brother HL-2700CN [135/175] Чистка внутренних компонентов принтера](/views2/1025205/page135/bg87.png)
РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 5 24

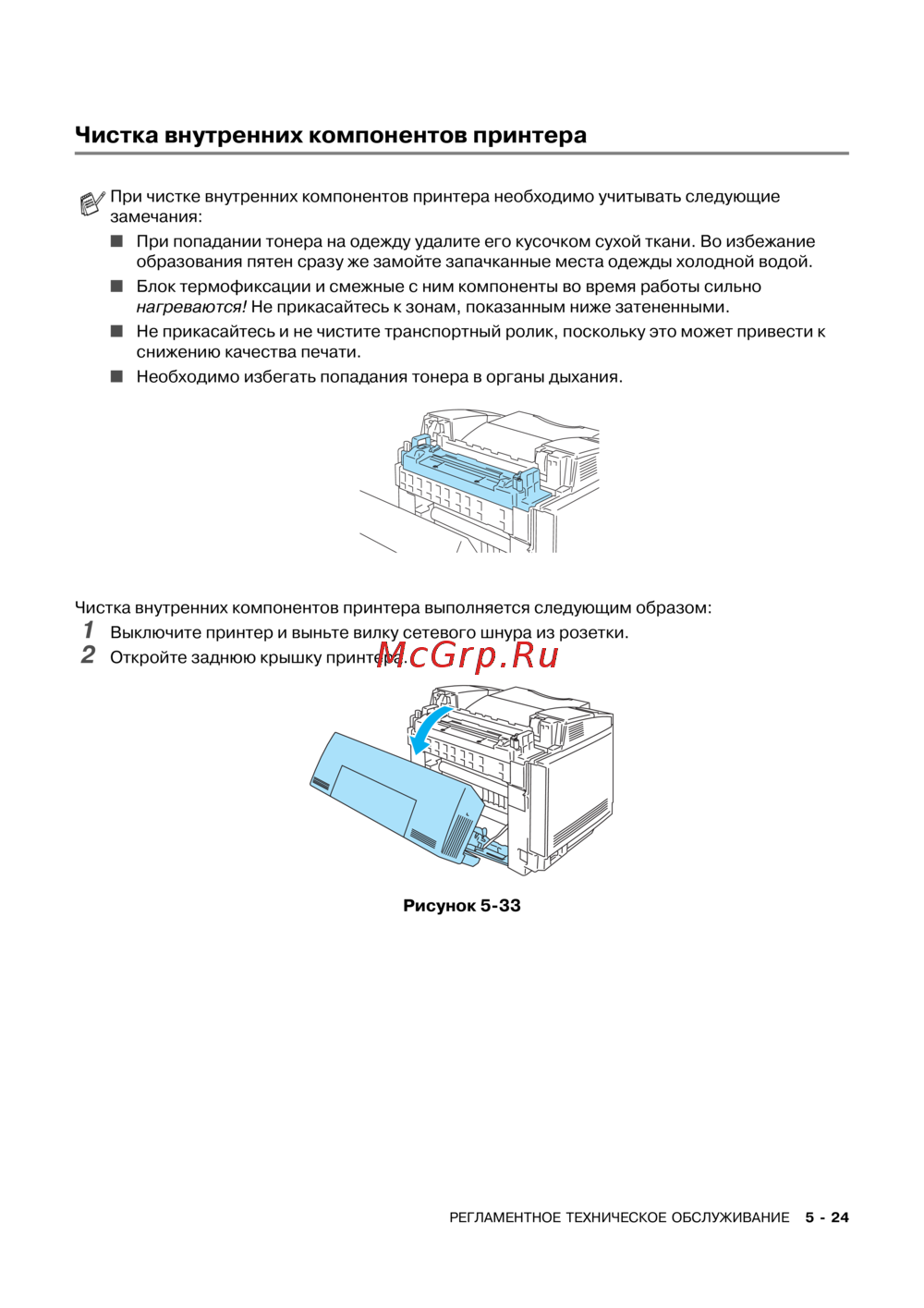

Чистка внутренних компонентов принтера
Чистка внутренних компонентов принтера выполняется следующим образом:
1
Выключите принтер и выньте вилку сетевого шнура из розетки.
2
Откройте заднюю крышку принтера.
Рисунок 533
При чистке внутренних компонентов принтера необходимо учитывать следующие
замечания:
■ При попадании тонера на одежду удалите его кусочком сухой ткани. Во избежание
образования пятен сразу же замойте запачканные места одежды холодной водой.
■ Блок термофиксации и смежные с ним компоненты во время работы сильно
нагреваются! Не прикасайтесь к зонам, показанным ниже затененными.
■ Не прикасайтесь и не чистите транспортный ролик, поскольку это может привести к
снижению качества печати.
■ Необходимо избегать попадания тонера в органы дыхания.
