ПАНЕЛЬ УПРАВЛЕНИЯ 3 1
3
Панель управления
На панели управления данного принтера находится жидкокристаллический дисплей
(LCDдисплей), шесть кнопок и два светодиодных индикатора. На дисплее могут отображаться
различные сообщения в виде двух 16символьных строк. Светодиодный индикатор
отображает текущее состояние принтера.

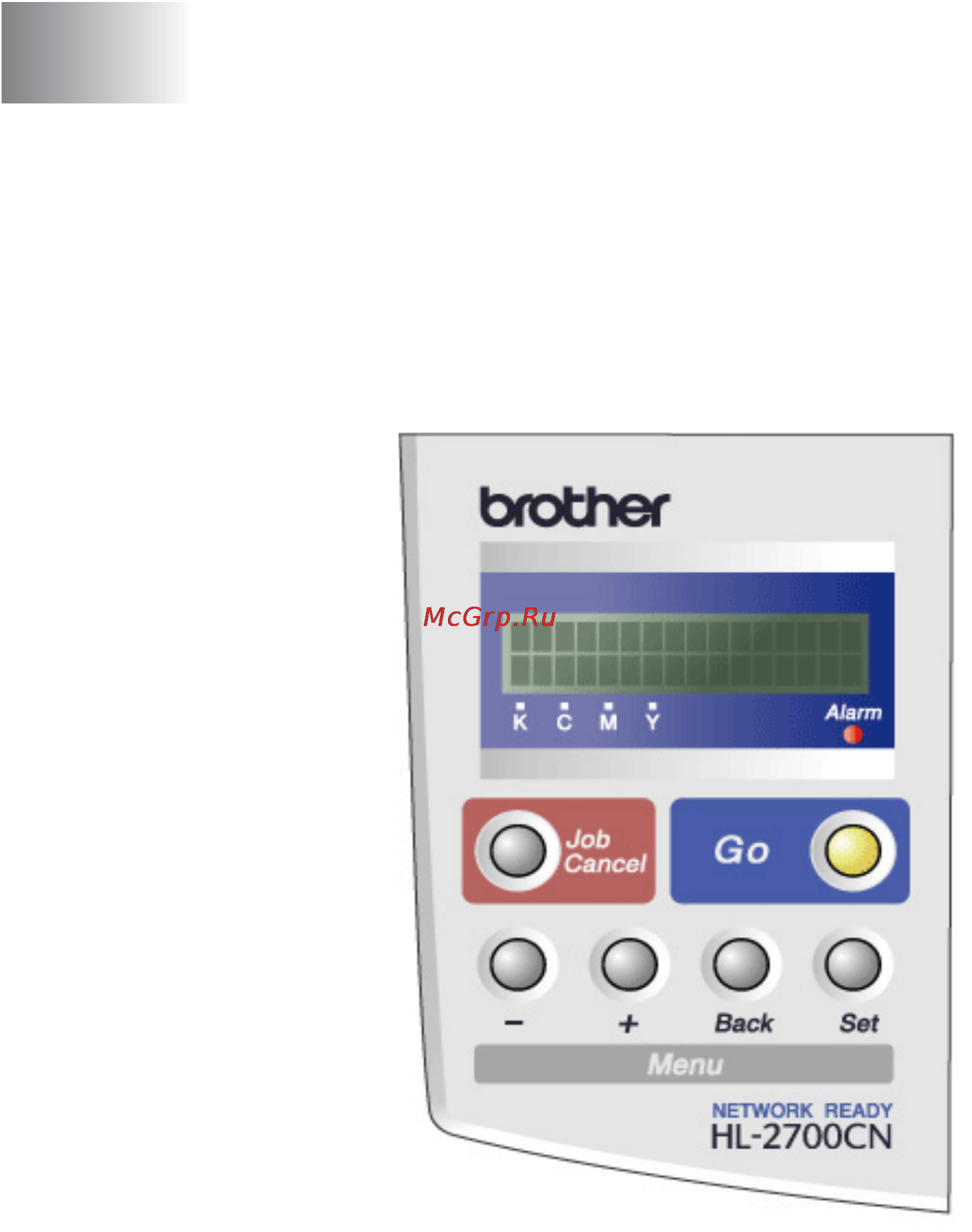

Рисунок 31
Панель управления
