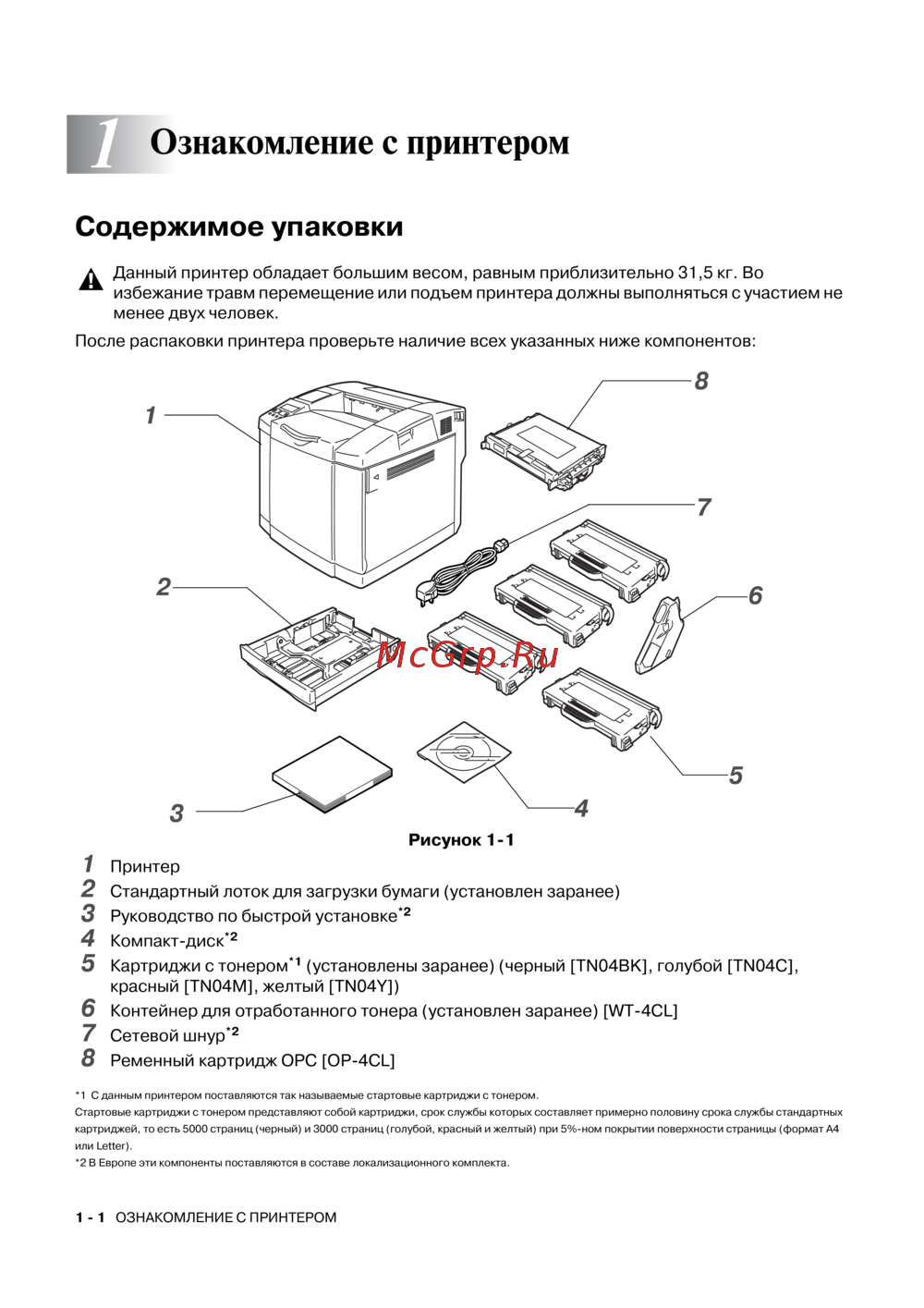

1 1 ОЗНАКОМЛЕНИЕ С ПРИНТЕРОМ
1

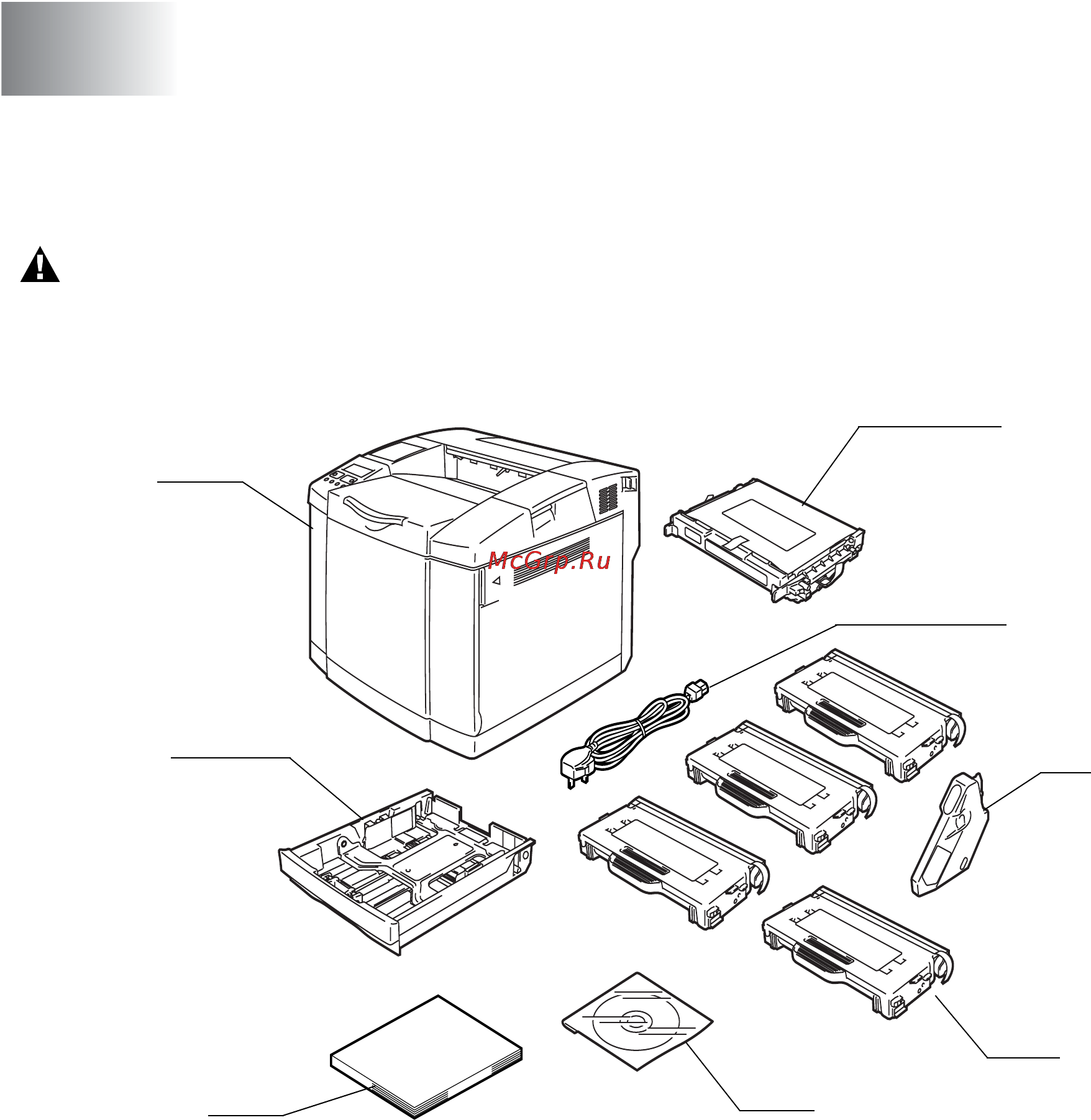

Содержимое упаковки
После распаковки принтера проверьте наличие всех указанных ниже компонентов:
Рисунок 11
1
Принтер
2
Стандартный лоток для загрузки бумаги (установлен заранее)
3
Руководство по быстрой установке
*2
4
Компактдиск
*2
5
Картриджи с тонером
*1
(установлены заранее) (черный [TN04BK], голубой [TN04C],
красный [TN04M], желтый [TN04Y])
6
Контейнер для отработанного тонера (установлен заранее) [WT4CL]
7
Сетевой шнур
*2
8
Ременный картридж OPC [OP4CL]
*1 С данным принтером поставляются так называемые стартовые картриджи с тонером.
Стартовые картриджи с тонером представляют собой картриджи, срок службы которых составляет примерно половину срока службы стандартных
картриджей, то есть 5000 страниц (черный) и 3000 страниц (голубой, красный и желтый) при 5%ном покрытии поверхности страницы (формат A4
или Letter).
*2 В Европе эти компоненты поставляются в составе локализационного комплекта.
Ознакомление с принтером
Данный принтер обладает большим весом, равным приблизительно 31,5 кг. Во
избежание травм перемещение или подъем принтера должны выполняться с участием не
менее двух человек.
1
3
2
8
7
6
4
5
