A 3 ПРИЛОЖЕНИЕ

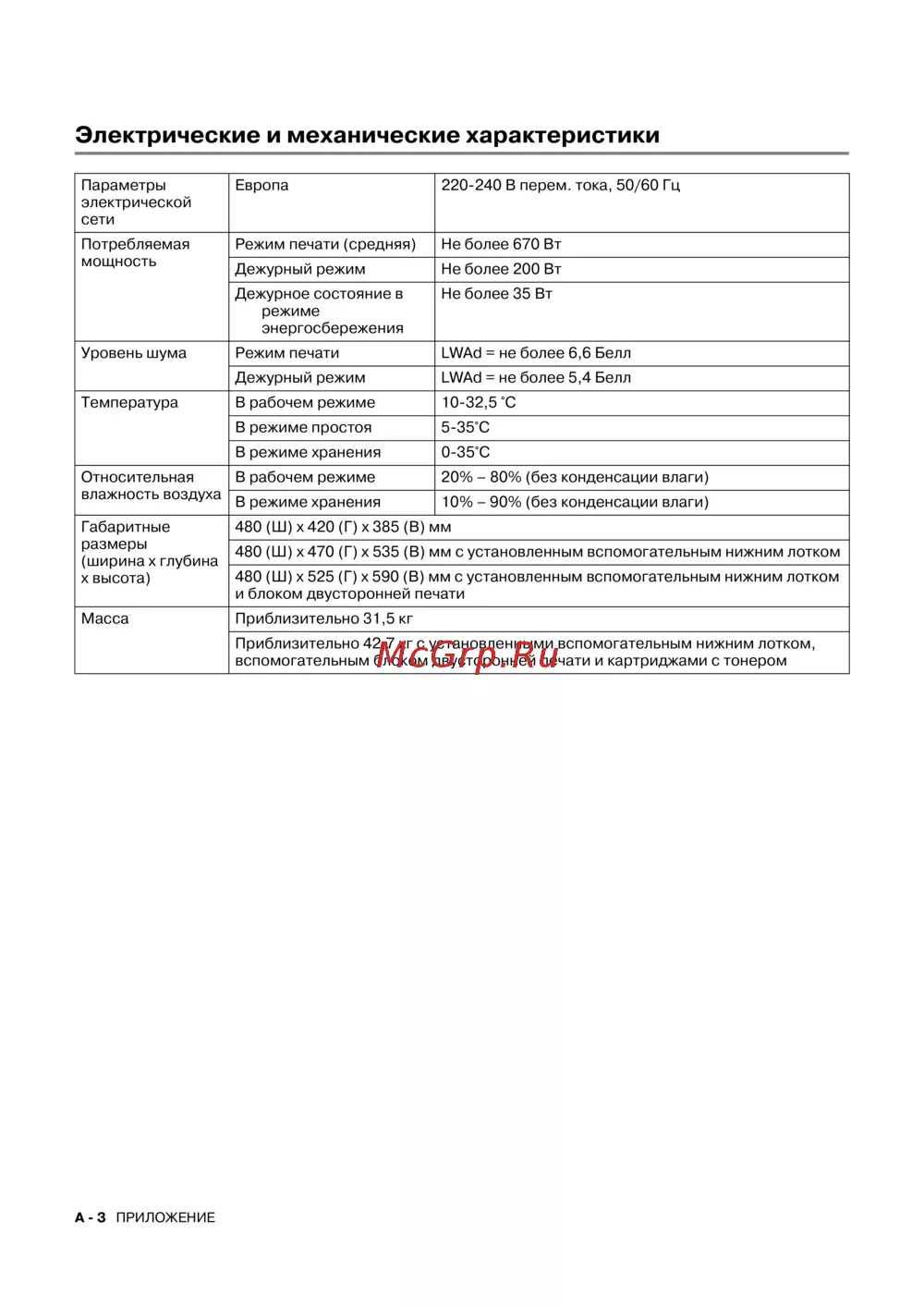

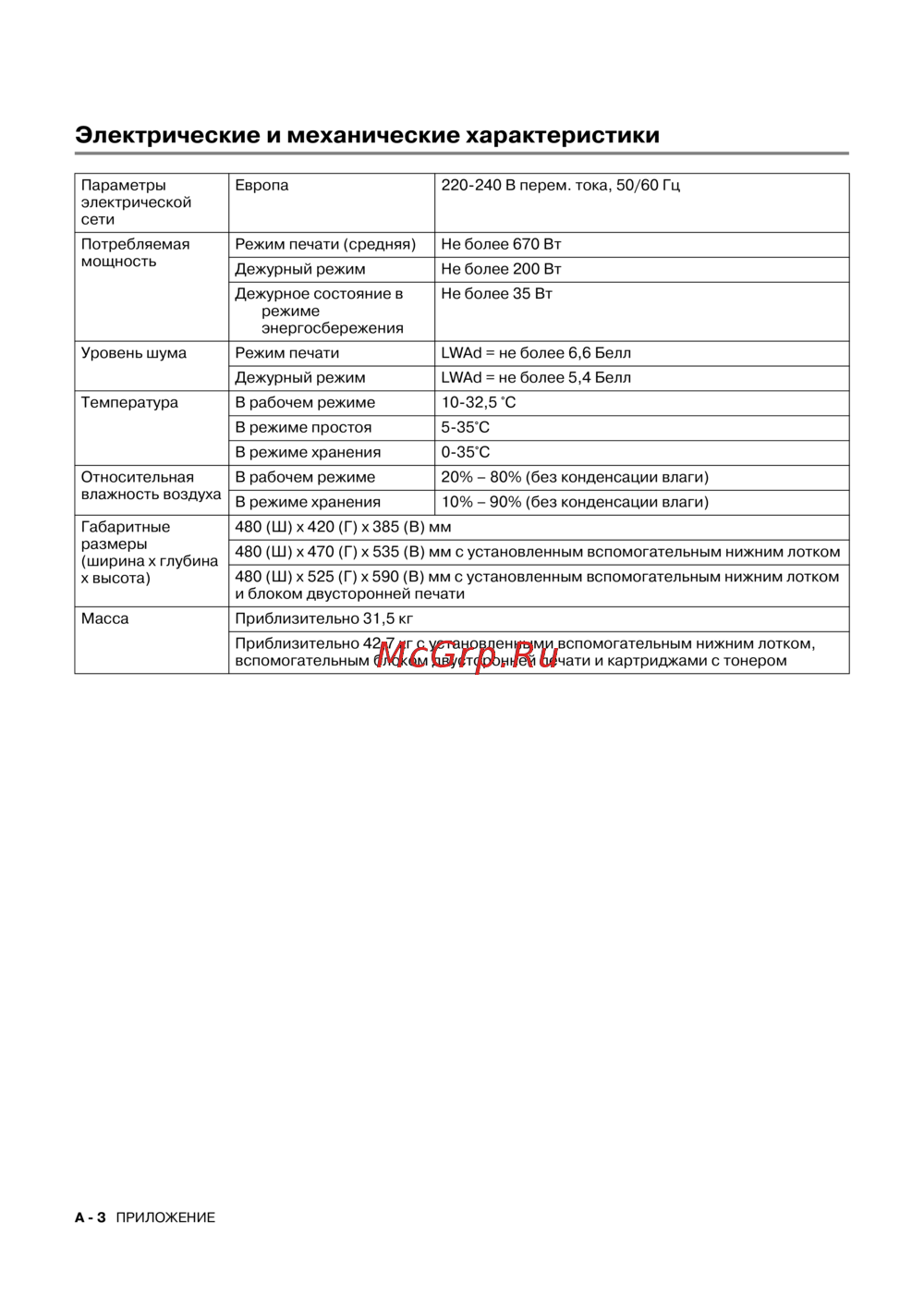

Электрические и механические характеристики
Параметры
электрической
сети
Европа 220240 В перем. тока, 50/60 Гц
Потребляемая
мощность
Режим печати (средняя) Не более 670 Вт
Дежурный режим Не более 200 Вт
Дежурное состояние в
режиме
энергосбережения
Не более 35 Вт
Уровень шума Режим печати LWAd = не более 6,6 Белл
Дежурный режим LWAd = не более 5,4 Белл
Температура В рабочем режиме 1032,5 °C
В режиме простоя 535°C
В режиме хранения 035°C
Относительная
влажность воздуха
В рабочем режиме 20% – 80% (без конденсации влаги)
В режиме хранения 10% – 90% (без конденсации влаги)
Габаритные
размеры
(ширина x глубина
x высота)
480 (Ш) x 420 (Г) x 385 (В) мм
480 (Ш) x 470 (Г) x 535 (В) мм с установленным вспомогательным нижним лотком
480 (Ш) x 525 (Г) x 590 (В) мм с установленным вспомогательным нижним лотком
и блоком двусторонней печати
Масса Приблизительно 31,5 кг
Приблизительно 42,7 кг с установленными вспомогательным нижним лотком,
вспомогательным блоком двусторонней печати и картриджами с тонером
