5 9 РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

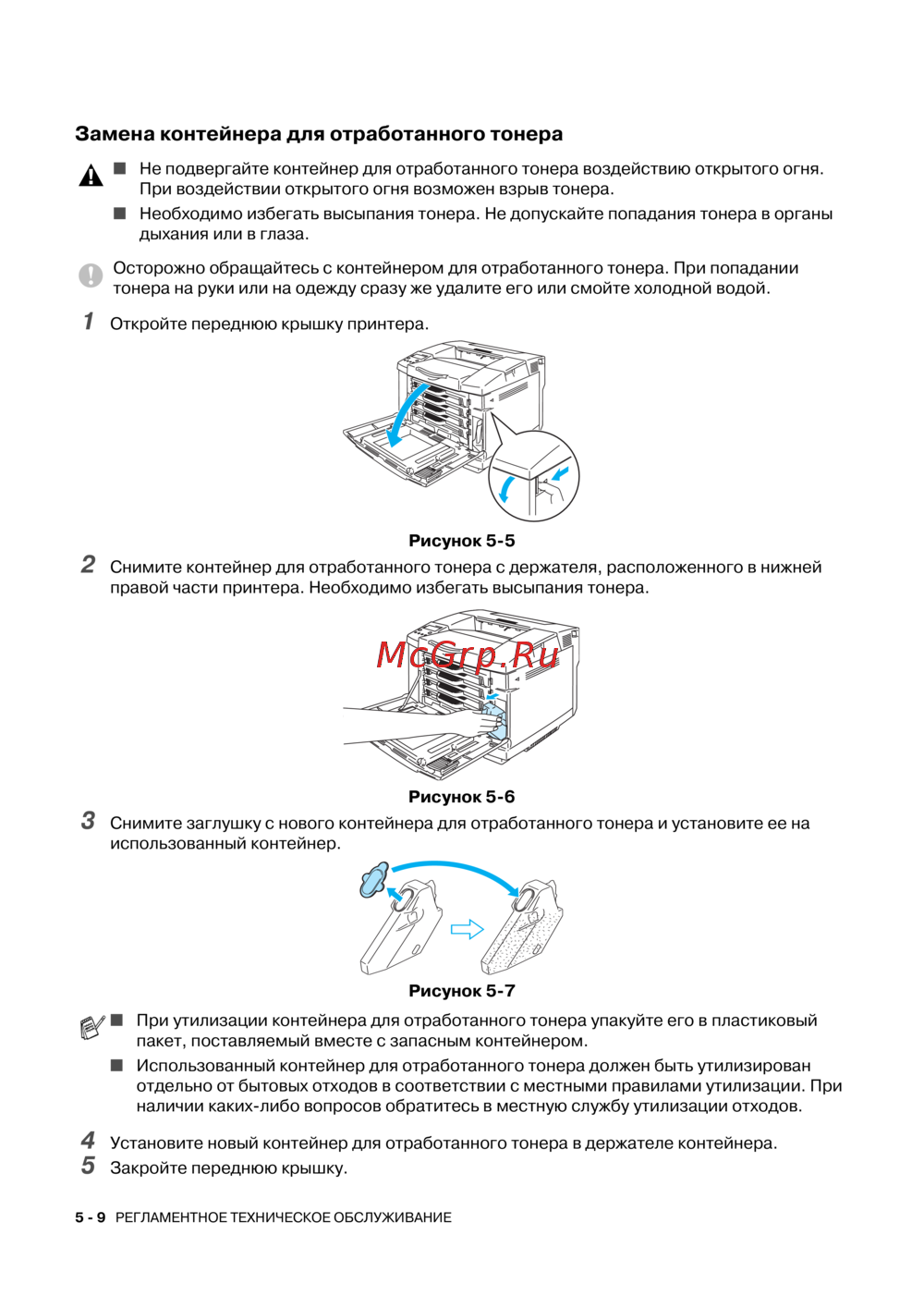

Замена контейнера для отработанного тонера
1
Откройте переднюю крышку принтера.
Рисунок 55
2
Снимите контейнер для отработанного тонера с держателя, расположенного в нижней
правой части принтера. Необходимо избегать высыпания тонера.
Рисунок 56
3
Снимите заглушку с нового контейнера для отработанного тонера и установите ее на
использованный контейнер.
Рисунок 57
4
Установите новый контейнер для отработанного тонера в держателе контейнера.
5
Закройте переднюю крышку.
■ Не подвергайте контейнер для отработанного тонера воздействию открытого огня.
При воздействии открытого огня возможен взрыв тонера.
■ Необходимо избегать высыпания тонера. Не допускайте попадания тонера в органы
дыхания или в глаза.
Осторожно обращайтесь с контейнером для отработанного тонера. При попадании
тонера на руки или на одежду сразу же удалите его или смойте холодной водой.
■ При утилизации контейнера для отработанного тонера упакуйте его в пластиковый
пакет, поставляемый вместе с запасным контейнером.
■ Использованный контейнер для отработанного тонера должен быть утилизирован
отдельно от бытовых отходов в соответствии с местными правилами утилизации. При
наличии какихлибо вопросов обратитесь в местную службу утилизации отходов.
