5 19 РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
2

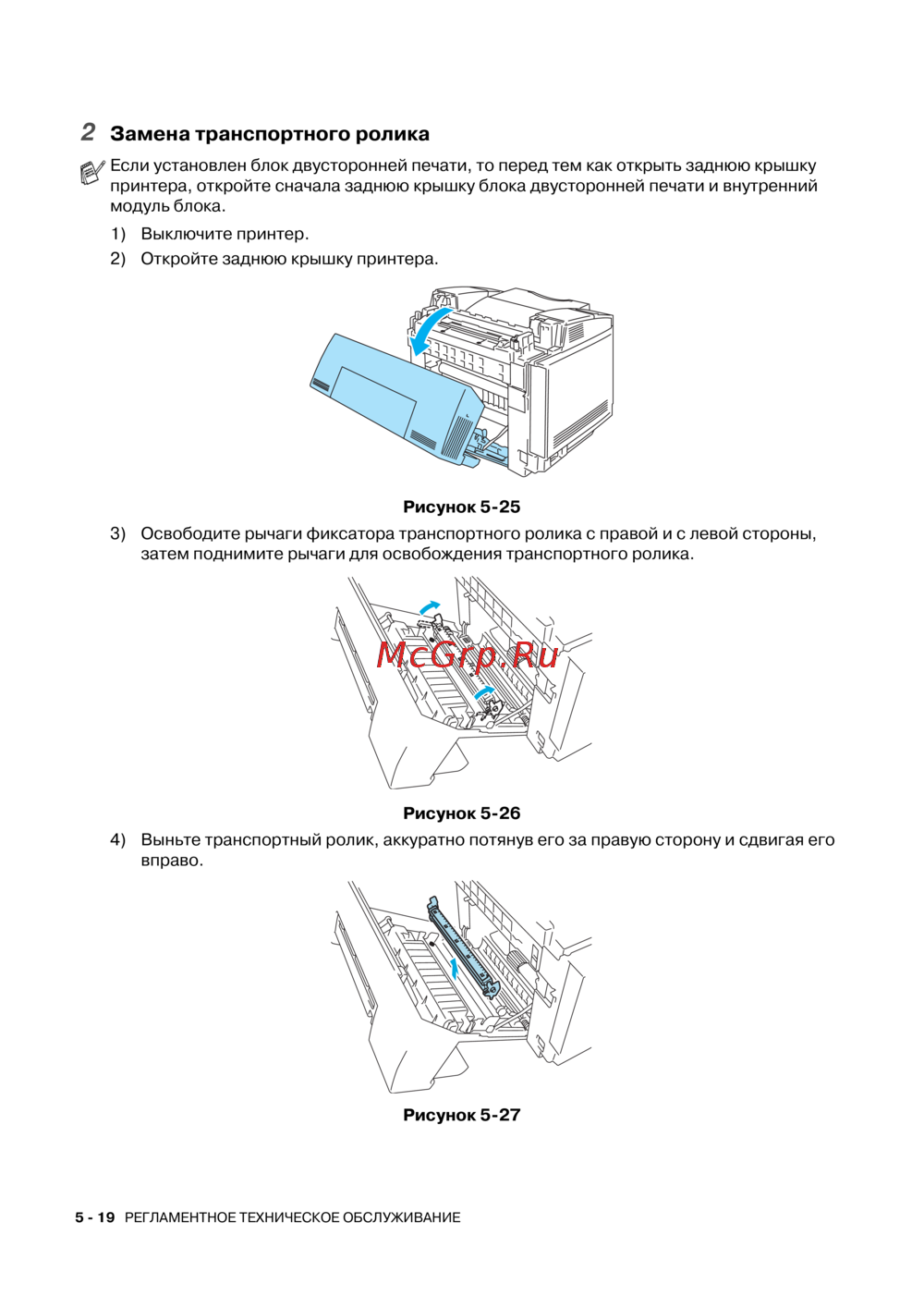

Замена транспортного ролика
1) Выключите принтер.
2) Откройте заднюю крышку принтера.

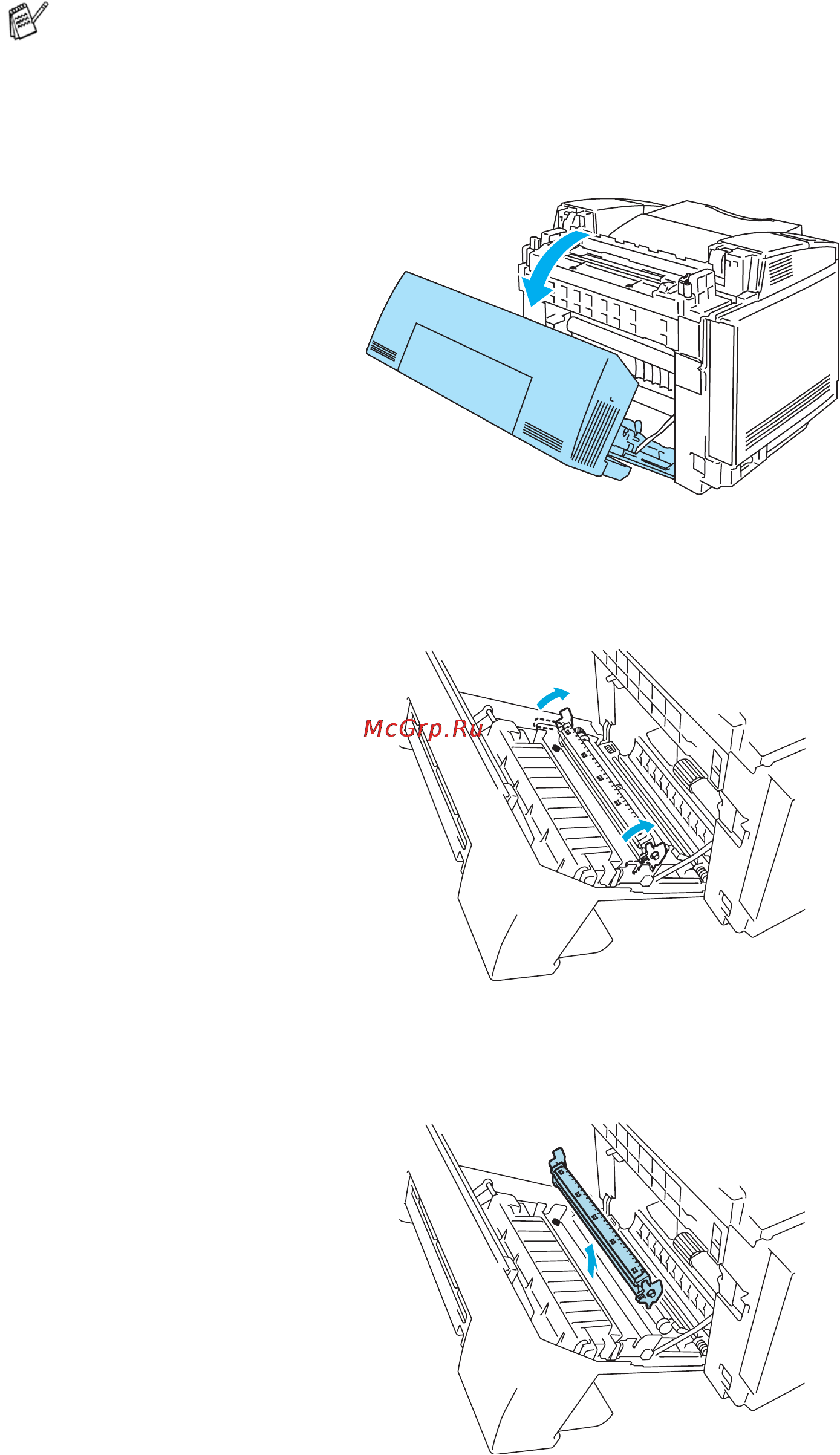

Рисунок 525
3) Освободите рычаги фиксатора транспортного ролика с правой и с левой стороны,
затем поднимите рычаги для освобождения транспортного ролика.
Рисунок 526
4) Выньте транспортный ролик, аккуратно потянув его за правую сторону и сдвигая его
вправо.
Рисунок 527
Если установлен блок двусторонней печати, то перед тем как открыть заднюю крышку
принтера, откройте сначала заднюю крышку блока двусторонней печати и внутренний
модуль блока.
