ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ 6 9
Устранение замятия бумаги
Если в принтере происходит замятие бумаги, принтер прекращает выполнение печати. В этом
случае на LCDдисплее отображается одно из следующих сообщений, указывающее место, в
котором произошло замятие бумаги.

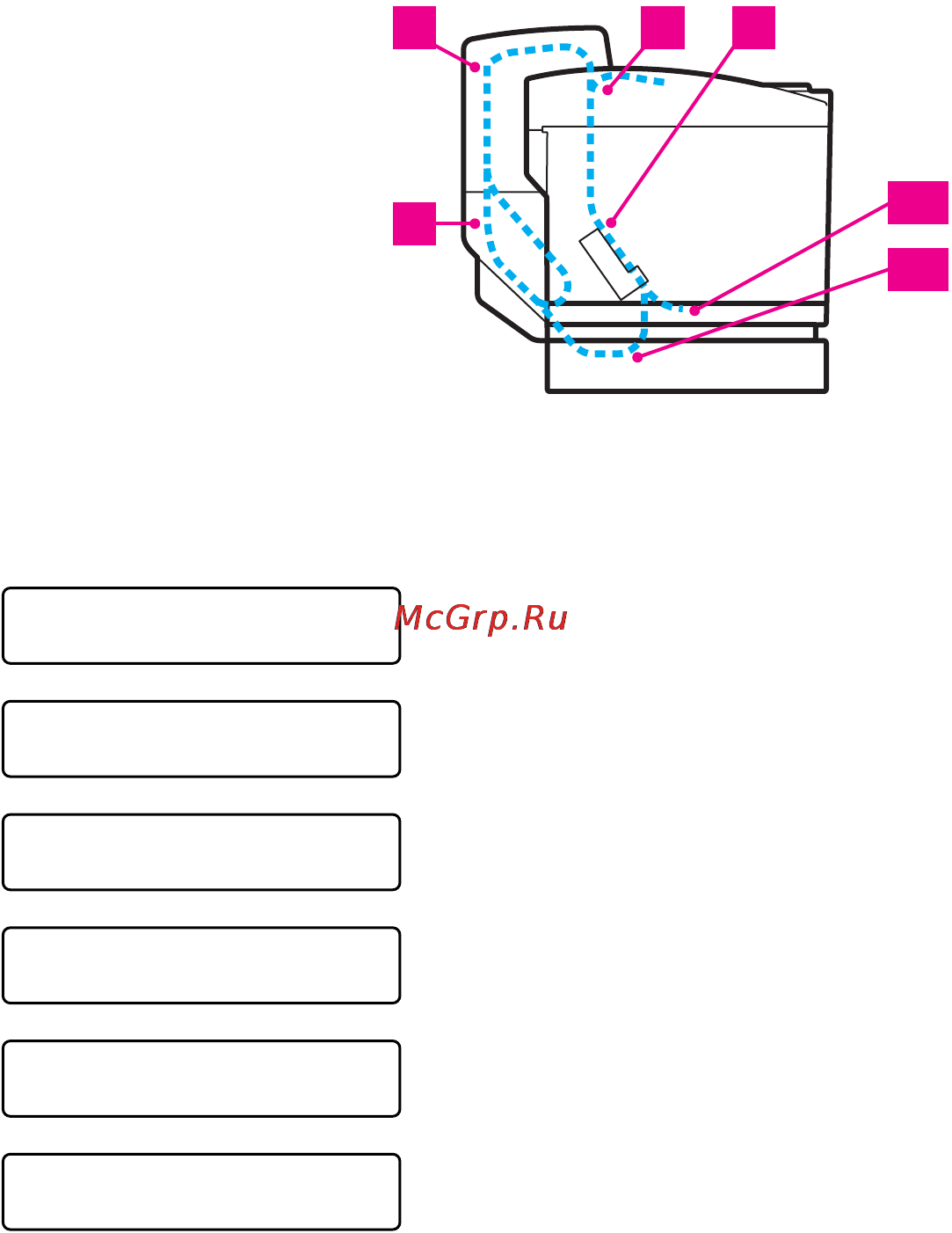

Рисунок 61
Замятие бумаги может произойти в загрузочном лотке, внутри принтера, в области задней
крышки или в месте вывода бумаги из принтера. Определите место, в котором произошло
замятие бумаги, и удалите замятую бумагу в соответствии с инструкциями, указанными на
следующих страницах.
Если после удаления замятой бумаги на LCDдисплей попрежнему выводится сообщение об
ошибке, то, возможно, замятие бумаги имеется также в какомлибо другом месте принтера.
Тщательно проверьте принтер.
Замятие бумаги в стандартном загрузочном
лотке (лоток 1)
Замятие бумаги во вспомогательном нижнем
лотке (лоток 2)
Замятие бумаги на входе ролика блока
термофиксации.
Замятие бумаги в месте вывода бумаги из
принтера.
Замятие бумаги в нижней части блока
двусторонней печати
Замятие бумаги в верхней части блока
двусторонней печати
E
D
C B
A1
A2
JAM A1
JAM A2
JAM B
JAM C
JAM D
JAM E
