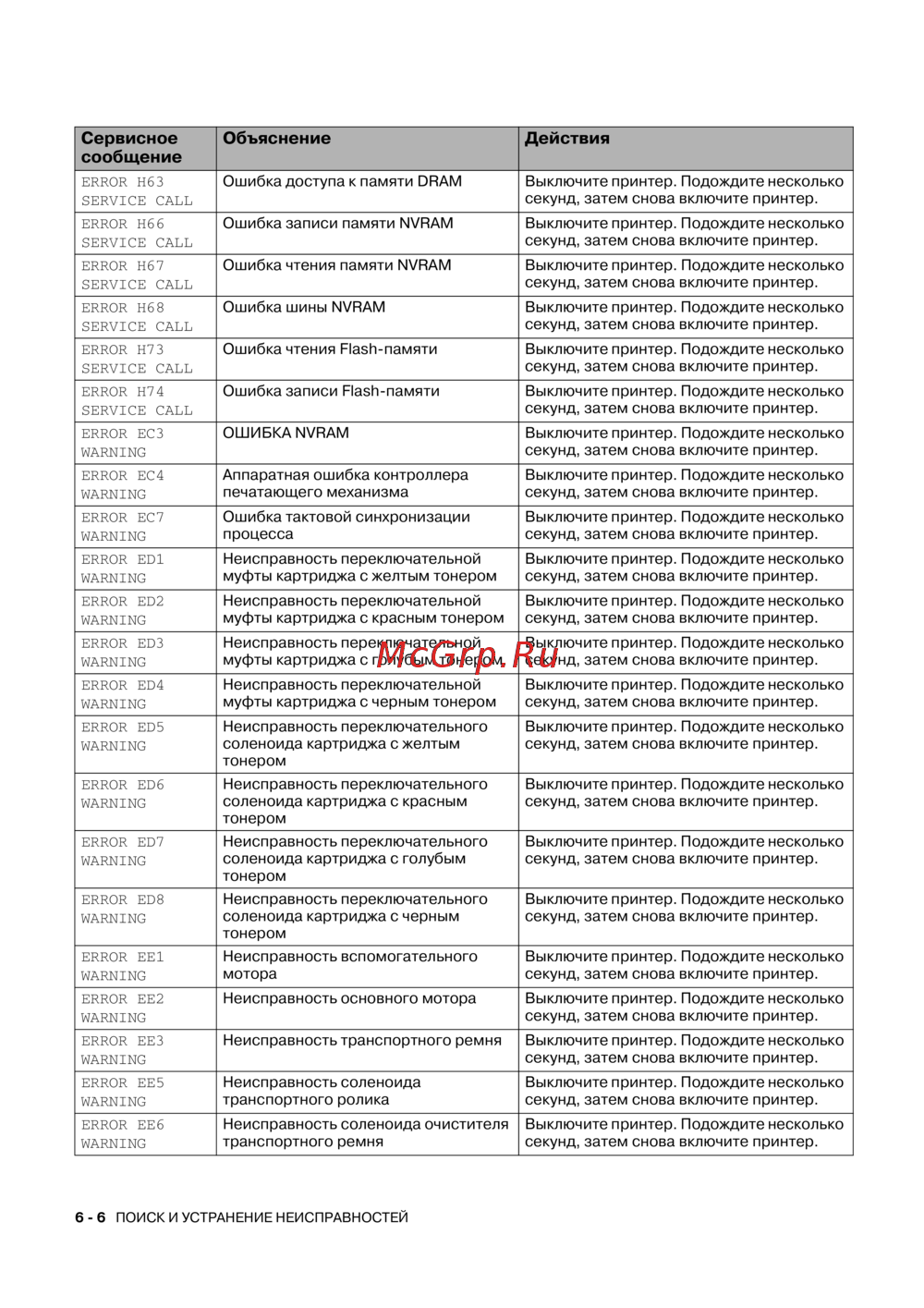

6 6 ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
ERROR H63
SERVICE CALL
Ошибка доступа к памяти DRAM Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR H66
SERVICE CALL
Ошибка записи памяти NVRAM Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR H67
SERVICE CALL
Ошибка чтения памяти NVRAM Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR H68
SERVICE CALL
Ошибка шины NVRAM Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR H73
SERVICE CALL
Ошибка чтения Flashпамяти Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR H74
SERVICE CALL
Ошибка записи Flashпамяти Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EC3
WARNING
ОШИБКА NVRAM Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EC4
WARNING
Аппаратная ошибка контроллера
печатающего механизма
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EC7
WARNING
Ошибка тактовой синхронизации
процесса
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED1
WARNING
Неисправность переключательной
муфты картриджа с желтым тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED2
WARNING
Неисправность переключательной
муфты картриджа с красным тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED3
WARNING
Неисправность переключательной
муфты картриджа с голубым тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED4
WARNING
Неисправность переключательной
муфты картриджа с черным тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED5
WARNING
Неисправность переключательного
соленоида картриджа с желтым
тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED6
WARNING
Неисправность переключательного
соленоида картриджа с красным
тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED7
WARNING
Неисправность переключательного
соленоида картриджа с голубым
тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR ED8
WARNING
Неисправность переключательного
соленоида картриджа с черным
тонером
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EE1
WARNING
Неисправность вспомогательного
мотора
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EE2
WARNING
Неисправность основного мотора Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EE3
WARNING
Неисправность транспортного ремня Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EE5
WARNING
Неисправность соленоида
транспортного ролика
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
ERROR EE6
WARNING
Неисправность соленоида очистителя
транспортного ремня
Выключите принтер. Подождите несколько
секунд, затем снова включите принтер.
