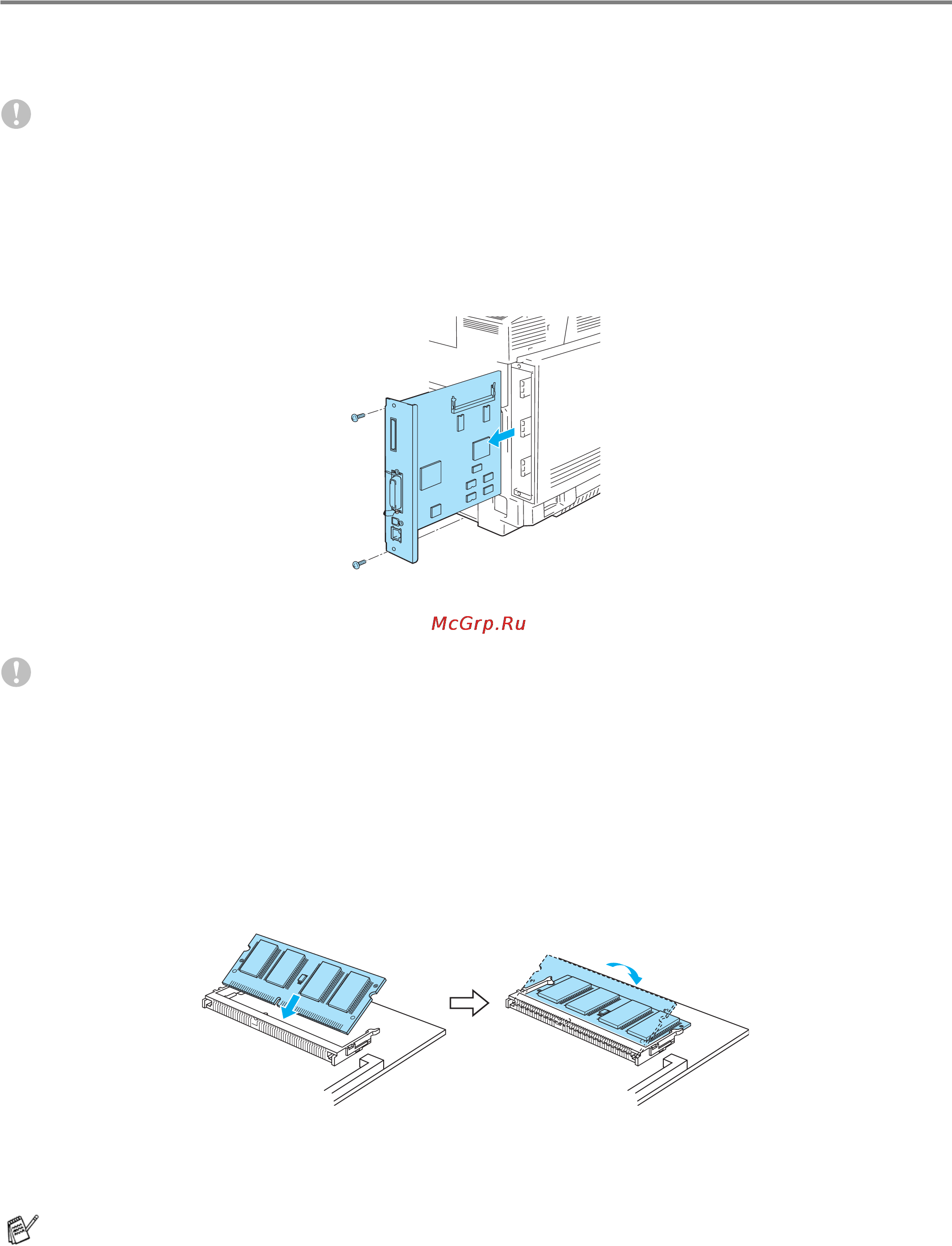

4 15 ВСПОМОГАТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Установка дополнительной памяти
1
Выключите принтер, затем выньте вилку сетевого шнура из розетки. Отсоедините
интерфейсный кабель от принтера.
Внимание
Перед установкой или удалением модуля SODIMM необходимо выключить принтер.
Установка вспомогательных устройств при включенном принтере может привести к
поражению электрическим током.
2
Вывинтите два винта, крепящих заднюю панель платы основного контроллера, и выньте
плату контроллера.
Рисунок 422
3
Распакуйте модуль SODIMM и держите его за края.
Внимание
Модули SODIMM могут быть повреждены даже незначительным электростатическим
зарядом. Не прикасайтесь к микросхемам памяти и к поверхности платы. При установке
или удалении платы необходимо использовать антистатический браслет. При отсутствии
антистатического браслета следует часто прикасаться к открытым металлическим частям
принтера (для снятия электростатического заряда).
4
Удерживая модуль SODIMM за боковые края, совместите выемку на модуле SODIMM с
выступами на слоте для установки SODIMM.
Рисунок 423
5
Установите модуль SODIMM под наклоном, затем вдвиньте его в направлении платы
основного контроллера до щелчка.
Для извлечения модуля SODIMM откройте зажимы с обеих сторон SODIMM, отвернув их
наружу, возьмитесь за модуль SODIMM и выньте его из слота.
