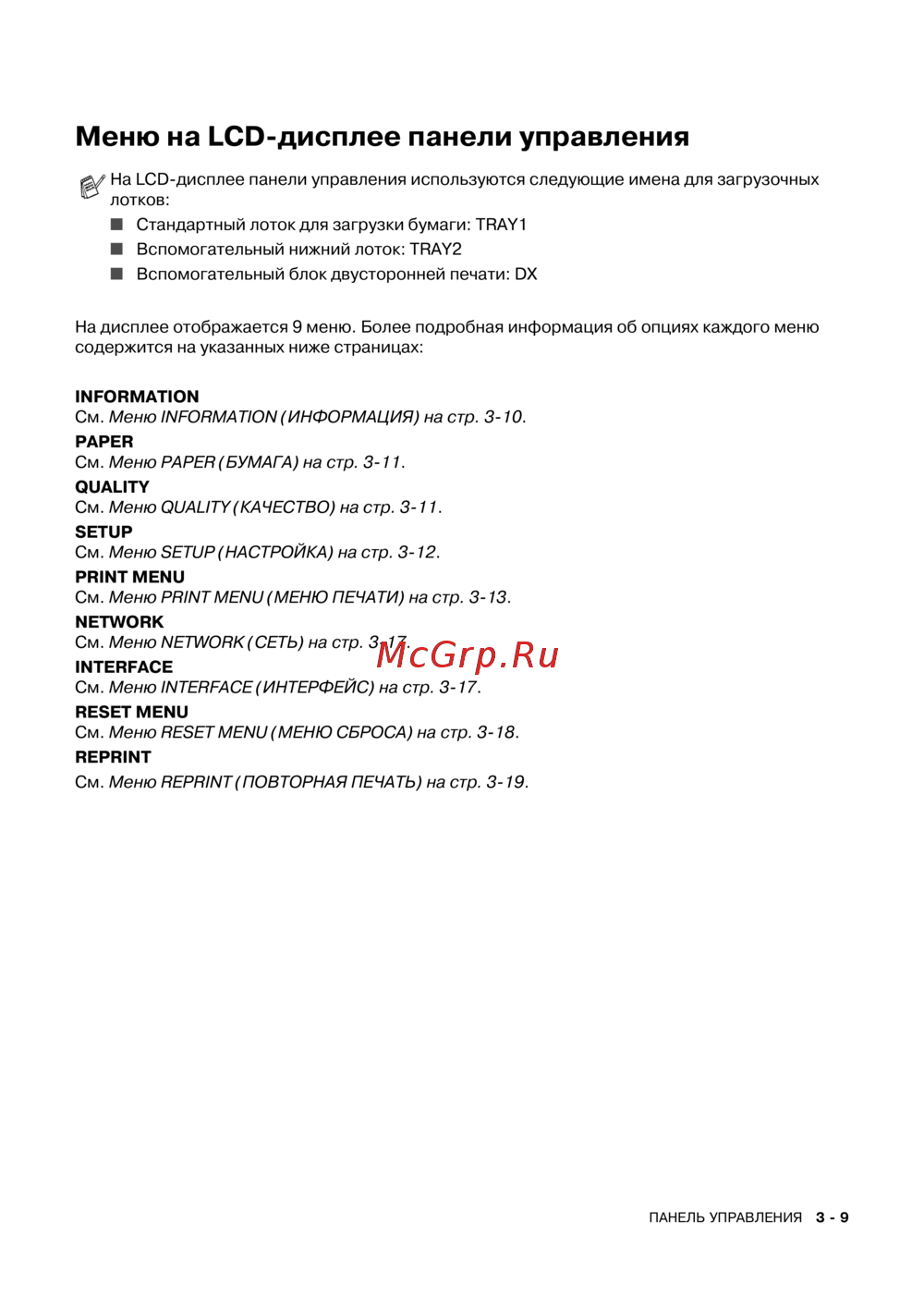

Brother HL-2700CN [69/175] Меню на lcd дисплее панели управления
![Brother HL-2700CN [69/175] Меню на lcd дисплее панели управления](/views2/1025205/page69/bg45.png)
ПАНЕЛЬ УПРАВЛЕНИЯ 3 9
Меню на LCDдисплее панели управления
На дисплее отображается 9 меню. Более подробная информация об опциях каждого меню
содержится на указанных ниже страницах:
INFORMATION
См. Меню INFORMATION (ИНФОРМАЦИЯ) на стр. 310.
PAPER
См. Меню PAPER (БУМАГА) на стр. 311.
QUALITY
См. Меню QUALITY (КАЧЕСТВО) на стр. 311.
SETUP
См. Меню SETUP (НАСТРОЙКА) на стр. 312.
PRINT MENU
См. Меню PRINT MENU (МЕНЮ ПЕЧАТИ) на стр. 313.
NETWORK
См. Меню NETWORK (СЕТЬ) на стр. 317.
INTERFACE
См. Меню INTERFACE (ИНТЕРФЕЙС) на стр. 317.
RESET MENU
См. Меню RESET MENU (МЕНЮ СБРОСА) на стр. 318.
REPRINT
См. Меню REPRINT (ПОВТОРНАЯ ПЕЧАТЬ) на стр. 319.
На LCDдисплее панели управления используются следующие имена для загрузочных
лотков:
■ Стандартный лоток для загрузки бумаги: TRAY1
■ Вспомогательный нижний лоток: TRAY2
■ Вспомогательный блок двусторонней печати: DX
