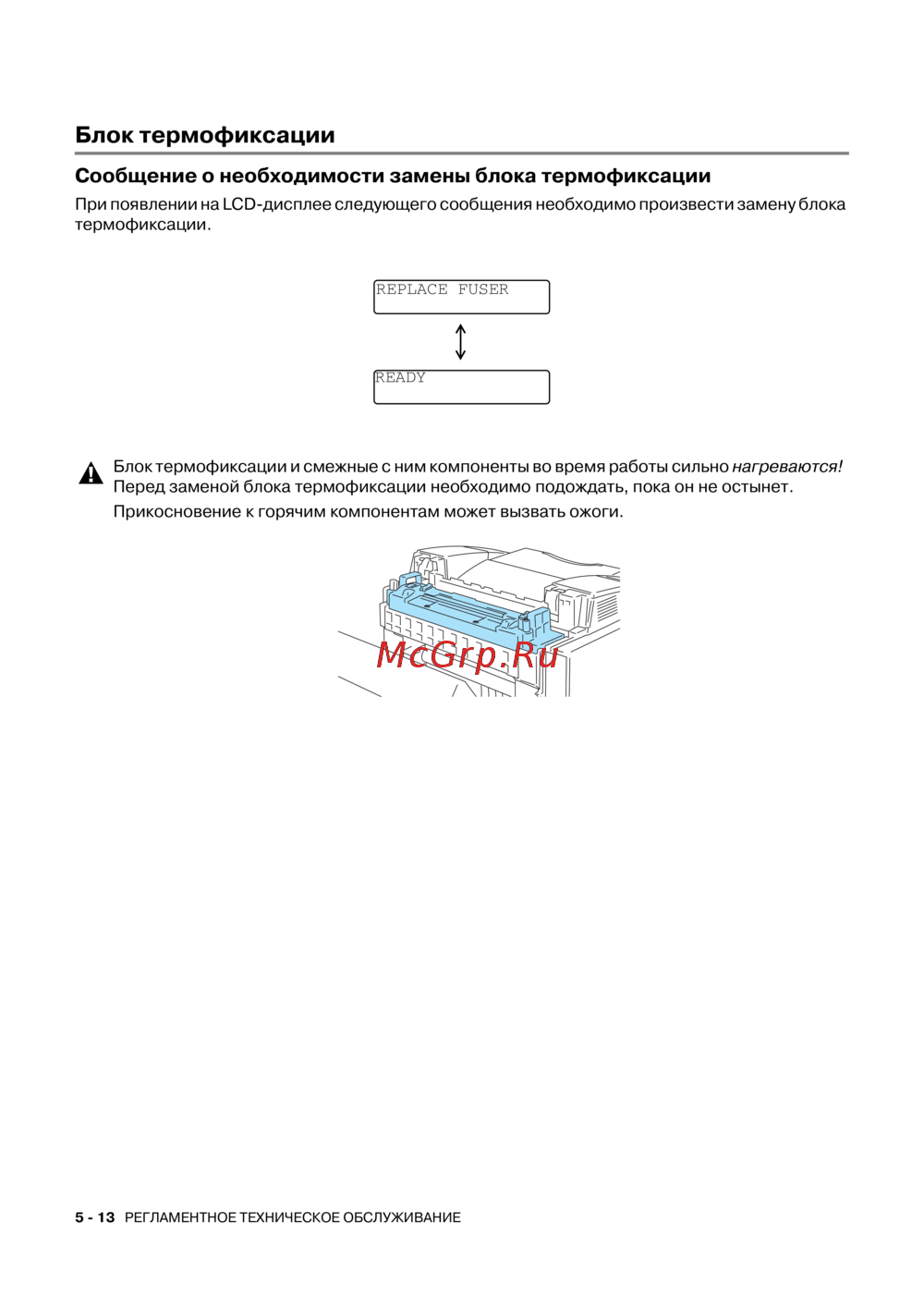

5 13 РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Блок термофиксации
Сообщение о необходимости замены блока термофиксации
При появлении на LCDдисплее следующего сообщения необходимо произвести замену блока
термофиксации.
Блок термофиксации и смежные с ним компоненты во время работы сильно нагреваются!
Перед заменой блока термофиксации необходимо подождать, пока он не остынет.
Прикосновение к горячим компонентам может вызвать ожоги.
REPLACE FUSER
READY
