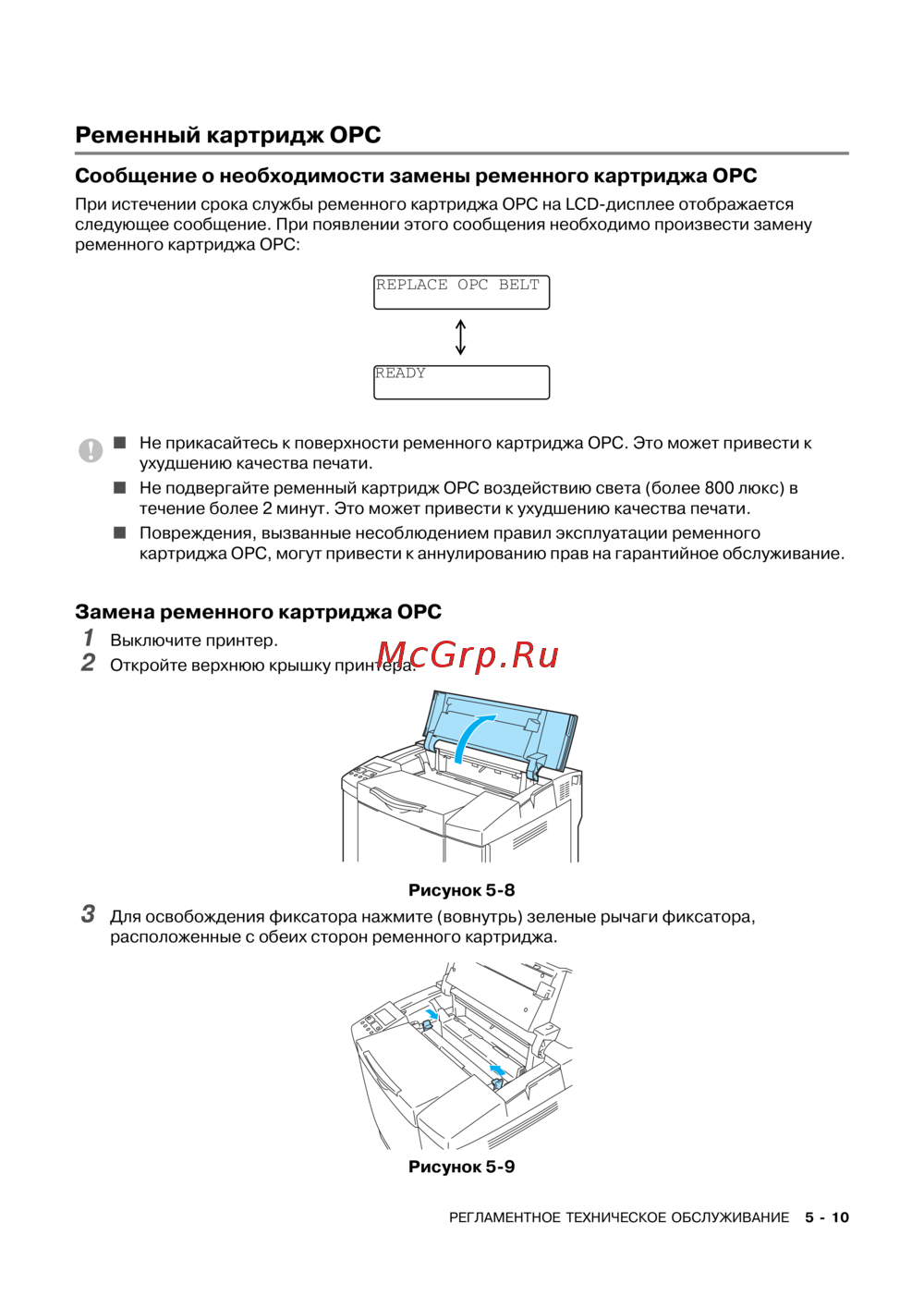

РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 5 10
Ременный картридж OPC
Сообщение о необходимости замены ременного картриджа OPC
При истечении срока службы ременного картриджа OPC на LCDдисплее отображается
следующее сообщение. При появлении этого сообщения необходимо произвести замену
ременного картриджа OPC:
Замена ременного картриджа OPC
1
Выключите принтер.
2
Откройте верхнюю крышку принтера.

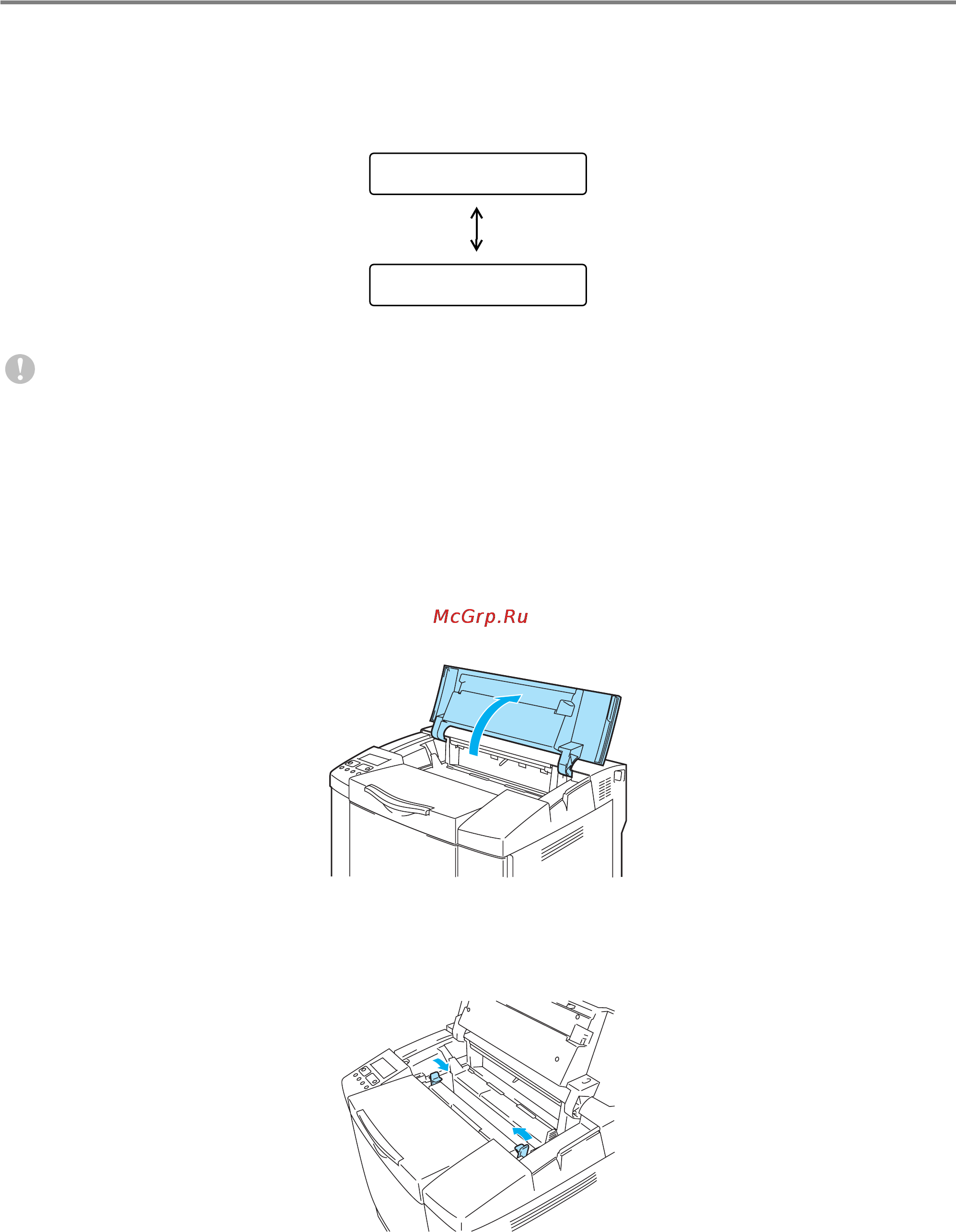

Рисунок 58
3
Для освобождения фиксатора нажмите (вовнутрь) зеленые рычаги фиксатора,
расположенные с обеих сторон ременного картриджа.
Рисунок 59
■ Не прикасайтесь к поверхности ременного картриджа OPC. Это может привести к
ухудшению качества печати.
■ Не подвергайте ременный картридж OPC воздействию света (более 800 люкс) в
течение более 2 минут. Это может привести к ухудшению качества печати.
■ Повреждения, вызванные несоблюдением правил эксплуатации ременного
картриджа OPC, могут привести к аннулированию прав на гарантийное обслуживание.
REPLACE OPC BELT
READY
