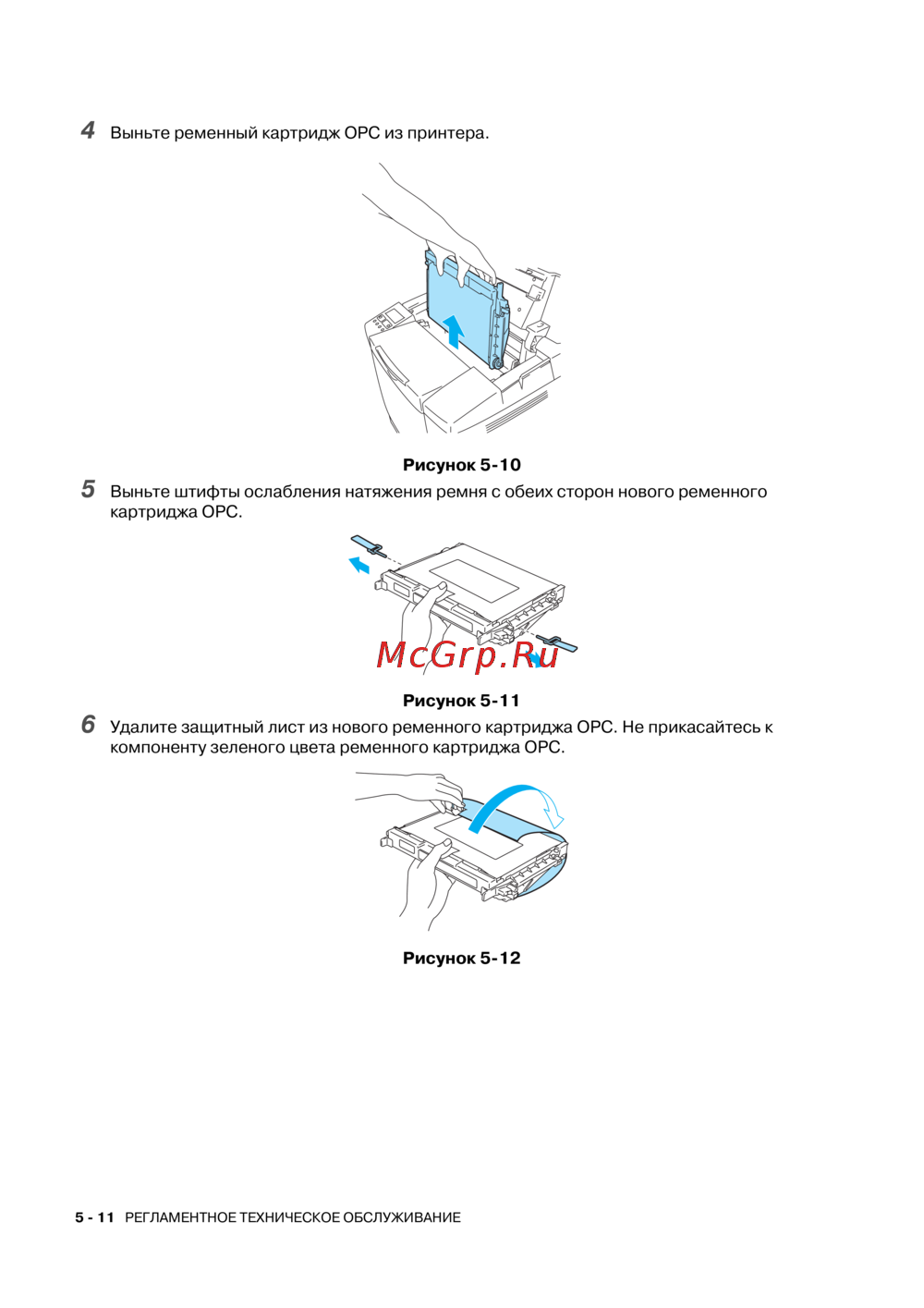

5 11 РЕГЛАМЕНТНОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4
Выньте ременный картридж OPC из принтера.
Рисунок 510
5
Выньте штифты ослабления натяжения ремня с обеих сторон нового ременного
картриджа OPC.
Рисунок 511
6
Удалите защитный лист из нового ременного картриджа OPC. Не прикасайтесь к
компоненту зеленого цвета ременного картриджа OPC.
Рисунок 512
